Виды пластиковых кабельных колодцев, их характеристики и применение

При создании коммуникационных линий связи и электросетей, в которых используются электрические, оптические и телефонные кабели, их размещают под землей в жестком защитном трубопроводе из различных полимерных материалов. В линиях, имеющих большую протяженность, изгибы, отводы и ответвления, защитный трубопровод обрезают и соединяют его участки сваркой с помощью различного вида патрубков и электросварных муфт.

Обычно соединения производят в специальных подземных колодцах, которые помимо удобства прокладки коммуникаций обеспечивают защиту стыков от негативных воздействий грунтовых вод и химических элементов почвы, облегчают контроль, ремонт и обслуживание линии.

В настоящее время в строительной отрасли используемые ранее конструкции из железобетонных материалов вытесняют современные пластиковые кабельные колодцы, имеющие ряд эксплуатационных и технологических преимуществ.

Виды пластиковых кабельных колодцев, их характеристики и применение

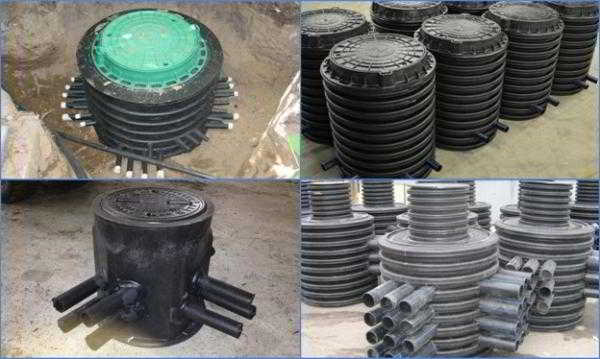

Внешний вид кабельных колодцев из пластика

Кабельные пластиковые колодцы — назначение и конструкция

Полимерные кабельные колодцы в основном применяются в коммерческом и частном строительстве с невысокими объемами застройки (в крупномасштабном строительстве госструктуры используют бетонные изделия) при прокладке:

  • подземных линий электропередач мощностью до 35 киловатт (силовые колодцы);
  • телекоммуникационной связи из оптоволокна и телефонного кабеля;
  • магистралей слаботочных коммуникаций — пожарной и охранной сигнализации, систем видеонаблюдения и наружного освещения поселков индивидуальных жилых домов.

Иногда колодцы используют только для оперативного осмотра и доступа к определенному участку, хранения запасов оптоволоконного или электрического кабеля, размещения пассивных контрольно-измерительных электрических приборов.

Конструктивно колодец из пластика (полиэтилена низкого давления ПНД) представляют собой герметичную емкость цилиндрической формы с ребрами жесткости, в боковых стенках которой размещены готовые отверстия для подсоединения труб или посадочные площадки — в них при монтаже прорезают вводы необходимого диаметра. Устройство оснащено верхним люком, который герметично закрывается пластиковой крышкой с замком, опускаемой на резиновые прокладки или закручивающейся на резьбу, в объемных конструкциях для спуска вниз предусмотрена вмонтированная в боковые стенки лестница.

При размещении колодцев на проезжей части, корпус при отливке армируют, люк заменяют на чугунный, сверху устанавливают разгрузочное бетонное кольцо. Такая конструкция способна выдержать давление до 40 т и может быть смонтирована даже на аэродромах.

Виды пластиковых кабельных колодцев, их характеристики и применение

Обычная и усиленная конструкция (ККТ-2)

Особенности и преимущества пластиковых колодцев

Современные кабельные пластиковые колодцы связи (ККС) в отличие от своих единственных конкурентов — бетонных конструкций большого объема, используются при малом количестве трубопроводов и уверенно занимают свою нишу, имея преимущества перед бетонными изделиями. Пластиковые колодцы обладают следующими особенностями и плюсами:

  • По сравнению с массивными бетонными камерами позволяют сэкономить значительные финансовые средства и снизить трудозатраты при их использовании в кабельных магистралях с небольшим количеством трубопроводов.
  • Легкий вес большинства конструкций, не превышающий 30 кг, значительно упрощает и ускоряет проведение монтажных работ,  их можно устанавливать без привлечения специальной техники.
  • В отличие от бетона, полиэтилен не пропускает и не накапливает влагу, обеспечивая тем самым более надежную защиту стыков в трубопроводе, а сухость внутри колодца значительно облегчает проведение любых ремонтных, профилактических и контрольно-измерительных работ.
  • Изделия не подвержены воздействию большинства агрессивных химических веществ, средний срок службы колодцев из полиэтилена низкого давления (ПНД) составляет не менее 50 лет.
  • Изделия устойчивы к температурным перепадам в широком диапазоне от -60°C до +60°C, обладают высокими теплоизолирующими свойствами.
  • Для специфических условий проще найти исполнение колодца нужной формы и размера в одной из многочисленных коммерческих фирм производителей.

Виды пластиковых кабельных колодцев, их характеристики и применение

Эксплуатация колодцев в различных участках магистрали

Разновидности и технические характеристики полимерных кабельных колодцев

Пластиковые колодцы для кабельной канализации в зависимости от области применения выпускаются в нескольких модификациях, отличающихся конструкцией, габаритами и способами монтажа. При их изготовлении используется технологический процесс ротационного формования, при котором в форму закладывается порошковый полимерный реагент. Затем происходит ее вращение, смешивание и одновременный нагрев полимерного порошка, после расплава пластика внутри и его охлаждения получают готовое монолитное изделие. В основном производством полимерных колодцев занимаются частные коммерческие фирмы, поэтому изделия, имеющие одинаковую маркировку, могут иметь различное конструктивное исполнение.

В зависимости от расположения и назначения колодцы изготавливают следующих конфигураций:

Проходные. Устанавливают на прямолинейных участках трубопровода с углом отклонения не более 15 градусов.

Угловые. Размещают на участках поворота магистрали под углом 90 градусов с небольшими отклонениями в ту или иную сторону.

Разветвительные. Монтируют в местах отвода линии в стороны от центральной магистрали.

Стационарные. Ставят недалеко от головного участка телефонной, электрической или коммуникационной станции.

Виды пластиковых кабельных колодцев, их характеристики и применение

Габаритные размеры и внешний вид ККТ-1

Кабельный колодец телекоммуникационный (ККТ)

Данная разновидность используется при прокладке малопарных телефонных сетей в частном секторе (коттеджная застройка, дачные участки) в пешеходной и транспортной зоне. Устройства предназначены для проведения смотровых операций и включают в себя две модификации:

ККТ-1 – конусообразный колодец имеет высоту около 700 мм, его наружный диаметр в зависимости от производителя имеет разные показатели (880 мм, 920 мм), вес в районе 25 кг, средняя стоимость 15500 руб. В нижней части корпуса размещены 4 диаметрально расположенных вводных патрубка с внутренним диаметром 40 мм и внешним 60 мм.

Виды пластиковых кабельных колодцев, их характеристики и применение

Размерные параметры и внешний вид ККТ-2

ККТ-2 — довольно дорогое изделие (цена около 51500 руб.) со стандартными габаритными размерами (высота, диаметр) 1670х1360 мм, 1600х1260 мм, предназначено для монтажа телефонных линий связи, инспекции, установки телекоммуникационного оборудования и складирования запасов кабеля. Для ввода магистрали в колодец с каждой стороны имеется ряд монтажных площадок в количестве 3-6-9 штук (зависит от производителя), в которые после прорезания отверстий требуемого диаметра через резиновый адаптер помещают трубопровод. Из-за больших габаритных размеров и арматуры масса ККТ-2 достигает  120 кг.

Основная сфера применения ККТ-2 — работа в кабельных магистралях при крупном строительстве, колодец имеет усиленный армированный корпус, способный выдержать нагрузку до 20 тонн и рассчитан на установку в проезжую часть с интенсивным движением.

Виды пластиковых кабельных колодцев, их характеристики и применение

ККТМ-1 – размеры и конструкция

Колодец кабельный телекоммуникационный малогабаритный ККТМ

Данные пластиковые кабельные колодцы связи предназначены для работы в слаботочных коммуникациях пожарной и охранной сигнализации, видеонаблюдения, выполнены в виде цилиндров с горловиной, закрывающейся сверху крышкой на резьбе. Отличительная особенность конструкции — отсутствие отверстий и входных площадок для трубопровода (хотя некоторые производители выпускают изделия с выводными патрубками).  Серия имеет две модификации:

ККТМ-1 с габаритными размерами 450х480 (470х450) мм массой 7 кг, средняя стоимость 5000 руб.;

ККТМ-2 с размерными параметрами 620х600 мм и массой 9 кг, ценой около 6500 руб., под землей модель выдерживает нагрузку до 2-х тонн.

Виды пластиковых кабельных колодцев, их характеристики и применение

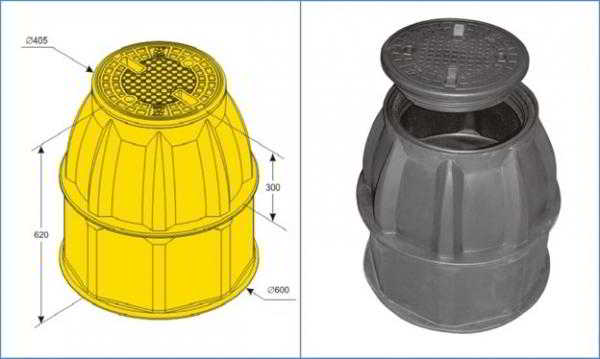

ККТМ-2 – основные размеры и внешний вид

Колодец оперативного доступа (КОД)

Данная модификация в основном используется при прокладывании линий из оптического волокна, ее назначение — защита и изоляция стыков соединений, хранение кабеля, контроль работоспособности и обслуживание магистрали. Отличительной особенностью модификации является малая высота (500 мм) и прямоугольная форма нижней части с четырьмя площадками для ввода труб, переходящая в круглую горловину. Люк закрывается сверху выступающей крышкой, габаритные размеры изделия 500х1000х800 мм, средняя стоимость 10000 рублей.

Виды пластиковых кабельных колодцев, их характеристики и применение

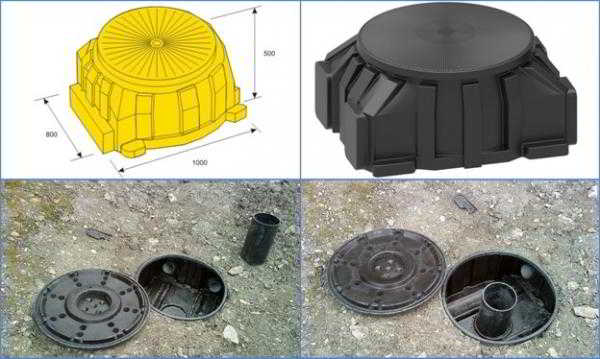

Размеры и конструктивное устройство КОД

Монтаж

Следует отметить, что правила установки пластмассовых колодцев и сам процесс ничем не отличаются от действий при размещении в земле полимерных септиков или кессонных камер, операции проводят в следующей последовательности:

  • Выкапывают в земле котлован с запасом 100 — 150 мм от поверхности изделия.
  • Утрамбовывают нижний слой земли, во избежание дальнейшего проседания колодца заливают бетонную стяжку толщиной 50 — 100 мм по горизонтальному уровню, или укладывают на дно небольшую бетонную плиту.
  • Виды пластиковых кабельных колодцев, их характеристики и применение

    Установка колодца на дороге — схема

  • Прорезают в боковых стенках колодца отверстия необходимого диаметра, вдевают в них герметизирующие резиновые кольца, опускают изделие в яму. Вставляют в прорезанные отверстия полимерный трубопровод, по которому будет проходить телекоммуникационный (телефонный) кабель.
  • Размешивают цемент с песком в соотношении 1:5, полученную сухую смесь засыпают в зазор между колодезными стенками и вырытой ямой, не доходя до поверхности почвы 100 — 150 мм.
  • Засыпают место монтажа землей, укладывают снятый дерн.
  • Если колодезная конструкция находится в зоне перемещения транспорта, вокруг люка делают бетонную, цементно-песчаную отмостку толщиной около 200 мм, или укладывают на горловину бетонную плиту с круглой прорезью соответствующего размера.
  • Виды пластиковых кабельных колодцев, их характеристики и применение

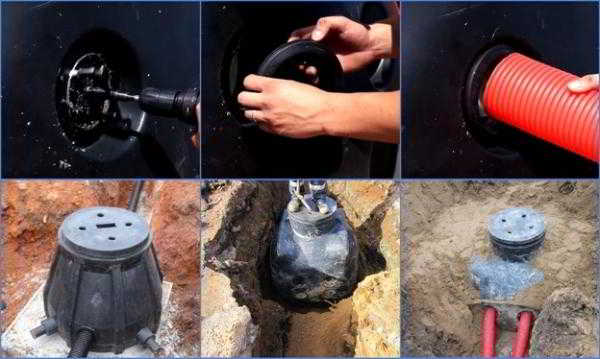

    Основные этапы работ по установке полимерного ККС

    Использование пластиковых бетонных колодцев актуально для индивидуальных предпринимателей и частных строительных компаний, занимающихся возведением строительных объектов в небольших масштабах. Применение данных устройств позволяет существенно упростить и удешевить работы по проведению слаботочных, электрических, оптоволоконных и телефонных коммуникаций, сократить сроки ввода объектов в эксплуатацию.
