Внутренний водопровод и канализация зданий: основные положения

Внутренний водопровод и канализация зданий относятся к инженерным сетям и регламентируются строительными нормами и правилами (СНиП). Отступление от этих норм влечёт за собой непредвиденные поломки и другие аварийные ситуации в этих конструкциях. К внутренним водопроводам относят коммуникации, осуществляющие транспортировку холодной и горячей воды до потребителей. Канализационные системы выполняют функцию отвода стоков от сантехприборов до очистных сооружений.

Внутренний водопровод и канализация зданий: основные положения

Водопроводные и канализационные системы, располагаемые внутри зданий, должны проектироваться и монтироваться согласно строительным нормам и правилам

Основные характеристики

Внутренние сети водопроводов и канализаций должны монтироваться в соответствии с заранее составленным проектом. Составление проекта является обязательной нормой, которая необходима для выполнения качественного монтажа коммуникации. От того, как проведён монтаж, будет зависеть эффективность той или иной коммуникации, а также длительность её эксплуатации.

Системы водоснабжения, а также канализационные сети прокладываются для обеспечения технического обслуживания частных домов, многоэтажных жилых зданий, маленьких и больших предприятий, а также административных сооружений и других зданий.

Способ монтажа внутреннего водопровода и канализации может быть двух типов:

  • внутренний;
  • наружный;

Коммуникации, прокладываемые внутри зданий, в большинстве случаев выполняются из металлопластиковых или пластмассовых труб. Однако СНиП позволяет прокладывать трубопроводы и из других материалов. Например, для сети водопровода разрешается применение стальных или медных труб.

Обратите внимание! Стальные трубы являются более дорогостоящим аналогом современных металлопластиковых и полимерных изделий, поэтому они применяются для монтажа водопроводов всё реже.

Внутренний водопровод и канализация зданий: основные положения

Современные водопроводные и канализационные системы часто монтируются из полимерных труб, которые имеют массу преимуществ перед металлическими

Кроме этого, стоит отметить, что стальные трубы обладают низкой устойчивостью к коррозийным воздействиям и предрасположены к засорам из-за недостаточно гладкой внутренней поверхности. Что касается медных изделий — они, пожалуй, являются наиболее дорогостоящими и, несмотря на свои отличные технические характеристики, устанавливаются крайне редко.

Современные проекты должны способствовать усовершенствованию строительных работ, а также широко внедрять следующие моменты:

  • максимальную автоматизацию всех процессов;
  • механизацию трудозатратных этапов монтажа;
  • стандартизацию коммуникаций за счёт использования труб и дополнительных комплектующих к ним одинаковых (стандартных) размеров;
  • уменьшение финансовых, энергетических и трудовых затрат при монтаже любой коммуникации.

Для наружных коммуникаций существуют собственные нормы, прописанные в СНиП «наружный водопровод и канализация зданий».

Требования, выдвигаемые к внутренним водопроводам и канализациям внутри зданий

Существует определённый свод правил (СП), которому должны подчиняться внутренние сети водопроводов и канализаций. Рассмотрим перечень основных требований к этим трубопроводным конструкциям:

  • при самостоятельном проектировании систем водоснабжения и водоотведения рекомендуется их объединение. Такой вариант обустройства считается наиболее эффективным и позволяет уменьшить расходы на эксплуатацию этих трубопроводных конструкций;
  • вода, доставляемая по хозяйственному водопроводу, в обязательном порядке должна соответствовать всем санитарным и гигиеническим нормам. Для того чтобы добиться определённого стандарта качества, вода должна пройти несколько обязательных процедур, среди которых: очищение, осветление и т. д.;
  • технические воды не используют для питья, однако, несмотря на это, они также должны проходить все необходимые очистные мероприятия. Степень осветления воды определяется в соответствии с её последующим использованием (т. е. для какого именно технологического процесса она будет применена);
  • для транспортировки и доставления воды до конечного потребителя должны использоваться коммуникации из экологичных материалов, материал которых не вступает в реакцию с водой и не выделяет в неё никаких посторонних химических примесей.
  • по СНиП необходимым мероприятием является учёт объёма потребления воды, а также величину напора жидкости.

Внутренний водопровод и канализация зданий: основные положения

Материал труб, используемых для водопровода, не должен выделять в питьевую воду никаких веществ, ухудшающих ее качество

Рассмотрим минимальные показатели свободного напора жидкости для разных ситуаций:

  • одноэтажные конструкции должны иметь свободный напор, который равняется 10 м;
  • каждый следующий этаж должен иметь прирост напора не менее 4 м;
  • в тех случаях, когда наступают периоды минимального водопотребления, нормой считается уменьшение напора на каждый последующий этаж после первого на 1 м.

Внутренний водопровод

Внутренние водопроводы относятся к коммуникациям, транспортирующим горячую и холодную воду до потребителей. Кроме труб, в эту систему входят измерительные приборы и другие фасонные части и комплектующие.

Посредством этих трубопроводов осуществляется доставка воды до:

  • сантехприборов, к которым можно отнести смесители и унитазы;
  • к технологическим кранам;
  • к пожарным кранам.

Свод правил внутреннего водопровода направлен на выявление качества поставляемой воды, а также на её технические характеристики. Основной такой характеристикой является температура транспортируемой воды.

Качество воды, поставляемой для хозяйственных нужд, определяется следующими показателями:

  • микробиологические характеристики воды;
  • органолептические свойства;
  • показатели токсичности воды.

Внутренний водопровод и канализация зданий: основные положения

Правилами СНиП регламентируются характеристики воды, в том числе ее состав и температура

Температурные показатели в точках водоразбора, относящихся к жилым конструкциям, должна составлять не меньше 50–60 °C и не более 75 °C. Стоит отметить, что этот же показатель в дошкольных заведениях должен быть не более 37 °C.

По СНиП внутренние водопроводы классифицируются на три основные группы в зависимости от типа здания и его назначения:

  • хозяйственно-питьевая коммуникация;
  • противопожарный водопровод;
  • магистраль, смонтированная на предприятии.

Обратите внимание! Нормы позволяют соединение противопожарного водопровода с другой системой водоснабжения. Однако такая стыковка разрешается только с одной из двух других вышеперечисленных систем.

Рассмотрим перечень основных конструктивных элементов, которые входят в состав любой вышеперечисленной сети:

  • вводы в здание;
  • ответвления (разводка);
  • счётчики;
  • стояки и подводы к водоразборному оборудованию;
  • запорно-регулирующую арматуру.

По СНиП горячее водоснабжение должно ответвляться от централизованной сети или же внутреннего нагревателя. Стоит отметить, что для конструкций, высота которых превышает 10 м, в обязательном порядке необходим монтаж специального насосного оборудования. Насосы выполняют нагнетающую функцию, тем самым становится возможным доставка воды к верхним этажам.

Внутренняя канализация

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренний водопровод и канализация зданий: основные положения

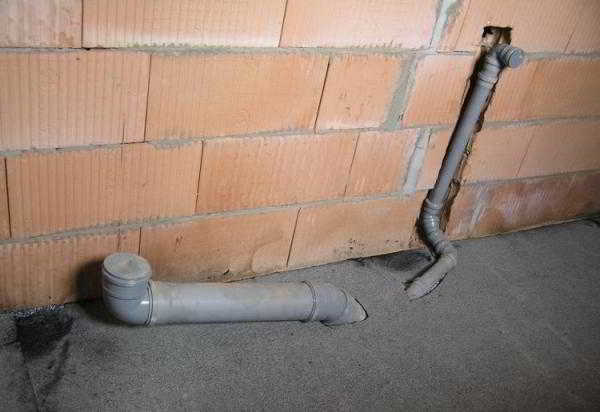

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

  • хозяйственная;
  • канализация на предприятиях;
  • комбинированная (объединённая) канализационная сеть;
  • дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

  • для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
  • для построек, которые имеют очистные сооружения;
  • для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

  • в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
  • каждый унитаз должен оснащаться сливным бачком;
  • в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

Важно! Для того чтобы происходил нормальный отвод стоков, необходима организация закрытой безнапорной (самотёчной) коммуникации. Прокладка канализационного трубопровода в обязательном порядке выполняется под определённым уклоном. Наклон начинается от сантехприбора к магистральному стояку.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

  • полимерные (как правило, полиэтиленовые трубы);
  • чугунные (в основном из прочного серого чугуна);
  • асбестоцементные.

Внутренний водопровод и канализация зданий: основные положения

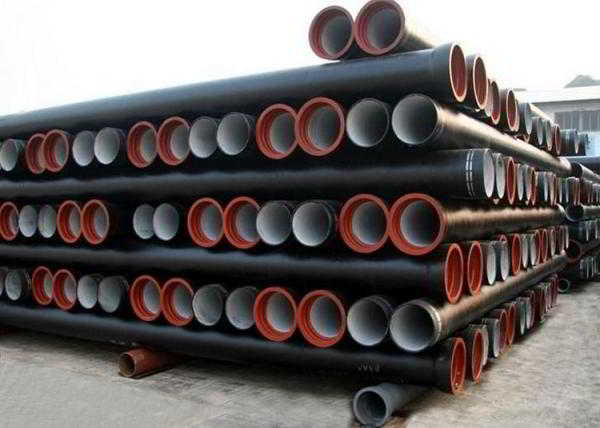

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

  • открытым;
  • закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

В каких случаях запрещается монтаж канализационных труб?

Канализационные конструкции, которые выполняют функцию отвода сточных вод, запрещается устанавливать в таких случаях:

  • категорически запрещено проводить канализационные трубы в жилых комнатах;
  • монтаж канализационных труб запрещён в спальных комнатах детских учреждений и лечебных палатах больниц;
  • в жилых помещениях санаториев;
  • прокладка канализационных труб не допускается в библиотеках;
  • в электрощитовых комнатах;
  • под потолком на кухнях;
  • в помещениях общественного питания;
  • в музеях.

С полным списком мест, где запрещена проводка внутренней канализации, можно ознакомиться в соответствующей главе строительных норм и правил.

Кроме этого, стоит отметить некоторые ограничения и положения, соблюдение которых является необходимым:

  • запрещено объединять вентиляционные каналы с вытяжкой канализационного стояка;
  • нельзя соединять дымоходы и вытяжки канализационных стояков;
  • в канализационной конструкции должны быть предусмотрены специальные ревизии;
  • трубы, проложенные скрытым методом, должны быть оборудованы смотровыми люками. Это необходимо для того, чтобы обеспечить быстрый доступ к коммуникации.

Внутренний водопровод и канализация зданий: основные положения

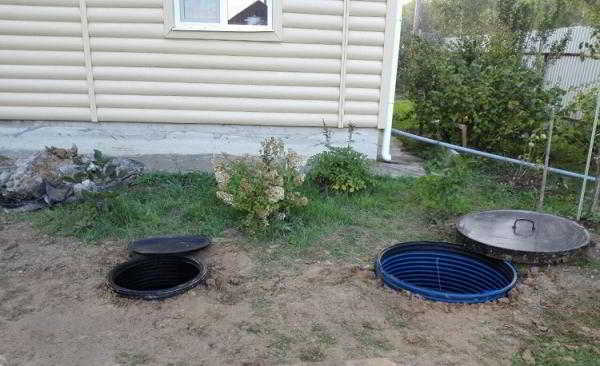

Доступ к канализационным трубам, проложенным в земле, должен осуществляться через специально оборудованные люки — ревизии

В соответствии со СНиП ревизии монтируются:

  • на первом и последнем этаже здания;
  • в многоэтажных домах — не реже, чем через 3 этажа;
  • на поворотах канализационной коммуникации.

Периодичность расположения ревизий на горизонтальных участках канализации определяется в зависимости от конкретного случая. Роль в таком случае играют такие показатели: диаметр труб, характеристики сточных вод.

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

  1. Последовательное подключение потребителей.
  2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Полезная информация! Стоит отметить, что коллекторная разводка — дорогостоящее мероприятие, так как для монтажа используется больше труб и других фасонных деталей.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.
