Воздуховоды для вентиляции – виды, особенности и установка



Важными элементами любой вентиляционной системы являются правильно подобранные воздуховоды. Их основная задача – обеспечение поступления свежего воздуха в помещение и удаление отработанного. Эффективность работы системы проветривания зависит, в первую очередь, от правильного расчета диаметров труб и площади сечения коробов. Сегодня вы узнаете – чем круглые воздуховоды для вентиляции отличаются от других, какие материалы применяют для разных видов, а также как производится их монтаж.

На фото — типы воздушных каналов

Современные естественные и механические системы проветривания помещений имеют обычно только один канал для отвода отработанных воздушных масс. Свежий воздух при этом должен беспрепятственно поступать через неплотности и щели в дверных и оконных блоках, а также через специальные технологические отверстия.

Другое дело — приточно-вытяжная вентиляция, которая требует расчета и установку двух отдельных каналов, предназначенных для свежего потока воздуха и вывода загрязненного.

Виды воздуховодов

Нет никакой сложности сегодня приобрести детали вентиляционных систем, так как производители предлагают свою продукцию в широком ассортименте. Из-за этого их цена приемлема для большинства покупателей.

Поэтому, при выборе воздуховода нужно обращать внимание на конструктивные особенности здания, для которого он приобретается. Ниже рассмотрим несколько критериев, которые помогут разобраться в классификации оборудования.

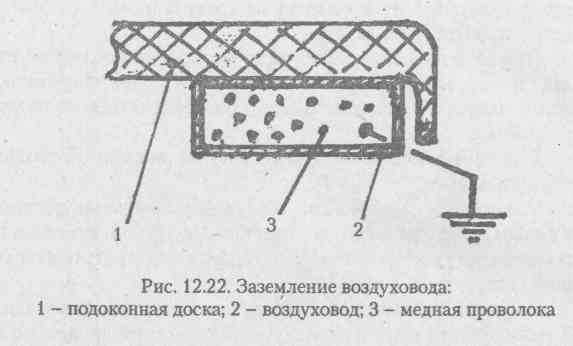

Правильное заземление воздуховодов вентиляции

Конструкция

Воздуховоды могут быть:

Встроенными

Чаще всего это обычные вентиляционные шахты, выходы из которых вы можете видеть в санузле и на кухне в квартирах. Внутри канала не должно быть посторонних включений, например наплывов раствора, так как это будет мешать нормальному прохождению воздушных потоков через них. Монтаж производится в стенах бетонных и кирпичных домов. Рекомендуем периодически проводить профилактические мероприятия, в том числе, очистку каналов через технологическое отверстие, расположенное снизу шахты.

Внешними

Представляют собой приставные и подвесные вентиляционные воздуховоды, состоящие из труб и разных фасонных элементов. Выбор конструкции во многом зависит от дизайна помещения, а также имеет значение конструктивные особенности здания.

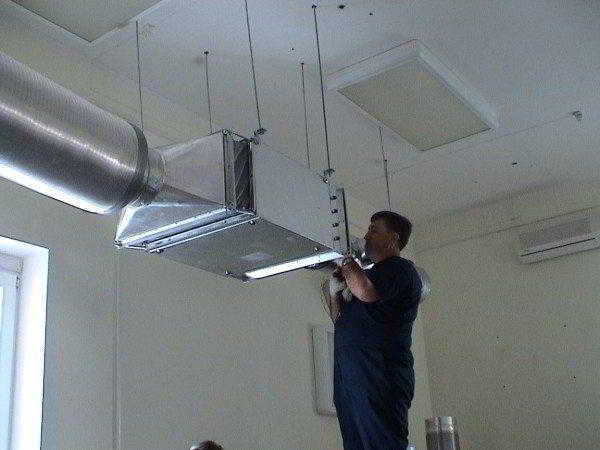

Крепление воздуховодов вентиляции внутри здания

Материал

Сегодня для производства используют различные материалы:

Металл – нержавеющая или оцинкованная сталь, алюминиевые сплавы. Элементы отличаются высокой прочностью, они стойко переносят огонь и коррозийные образования. Их установка не вызывает особых трудностей, срок эксплуатации изделий – продолжительный.

Металлическая система воздухоотвода

Самая низкая стоимость воздуховодов данной категории, изготовленных из оцинкованной стали, в тоже время алюминиевые и нержавеющие обойдутся покупателям значительно дороже. Это и сформировало основной спрос на изделия из оцинкованных труб.

Пластик, а точнее высококачественный полипропилен, характеризуется низкой стоимостью и небольшим весом. Элементы износоустойчивы, не ржавеют и максимально герметичны. Установка обычно производится своими руками, а эксплуатационный период составляет несколько десятков лет.

Это и другие преимущества материала привлекают многих потребителей. Из недостатков следует упомянуть слабость к механическим повреждениям и высоким температурам.

Пластиковая система вентиляции

Гибкие изготавливают из полимеров, а также гофрированного полимерно-алюминиевого листа, который оснащен стальным армированием. Используют такие воздуховоды в системах вентиляции одновременно с классическими жесткими воздухопроводящими магистралями и соответствующими фасонными компонентами. Недостаток — работа гибких трубопроводов сопровождается слишком большим шумом, который значительно больше других видов воздуховодных труб.

Форма сечения

Классической считается прямоугольная и круглая, но есть еще и овальные.

Выбор зависит от согласованного проекта.

Круглые имеют больший покупательский спрос, чем прямоугольные. Удивительного в этом ничего нет, так как они удобны в монтаже и имеют минимальное аэродинамическое сопротивление для воздуха.

Материалом для стыковки фасонных элементов и труб применяют ниппельные соединения и наружные муфты. Утечек «воздуха» в данном случае не происходит, поэтому можно говорить про полную герметичность схемы.

Прямоугольные воздуховоды стыкуются между собой и с фасонными частями:

• фланцами;
• шинорейками;
• монтажными уголками;
• защелками.

Крепление вентиляционных воздуховодов снаружи здания

Их установка несколько затруднена, если сравнивать с круглыми, и у них худшие аэродинамические показатели. Несомненное преимуществом прямоугольных воздуховодов — прекрасное сочетание с любыми интерьерами, особенно в комнатах с низкими потолками.

Расчет воздуховодных труб

Ниже предлагается инструкция, которая поможет разобраться в этом нелегком деле:

Составьте общую схему вентиляционной сети с учетами площади помещений и их назначения. Расчет необходимого воздухообмена проводите в кубометрах в час.

Второй этап — определение скорости движения воздушных масс в трубах:

• естественная вентиляция — до 1 м/с;
• принудительное проветривание – 3-5 м/c.

Размеры воздуховодов для вентиляции лучше определять по диаграмме

Для расчета удобнее всего пользоваться специальными диаграммами, подготовленных специалистами. С их помощью определяется расчет диаметра внутреннего сечения воздуховодов, основываясь на полученные результаты.

К примеру, для искусственной вентиляции при объеме воздухообмена 300 м3/ч и скоростью движения воздушного потока 3 м/с оптимальным считается диаметр воздуховода вентиляции равным 150 мм, если прямоугольный – 100 мм на 200 мм.

Монтаж воздуховодов

Важным при установке воздухопроводящих труб является решение – нужно ли их теплоизолировать или нет. Такое дополнительное утепление воздуховодов вентиляции позволит не допустить образование конденсата, позволив вентиляции работать долго и бесперебойно.

Совет: теплоизоляция вентиляционных труб необходима при их установке снаружи здания или в помещении, в котором нет отопления.

Второе важное решение — шумоизоляция воздуховодов вентиляции, которые расположены в рабочих и жилых помещениях, в частности, спальне или детской комнате.

Звукоизоляция воздуховодов вентиляции специальными материалами

Воспользуйтесь следующими правилами, которые помогут снизить децибелы системы:

• хорошо помогут решить проблему трубы большого диаметра или с толстыми стенками;
• отделка труб специальными материалами, обеспечивающие минимизацию шума во время работы вентиляционной системы, также позволяет добиться тишины в комнатах;
• используйте виброизоляцию для вентиляционной техники, такой как, вентиляторы и заслонки.

Эффективность системы в немалой степени зависит от ее регулярной чистки. Чаще всего для этого не нужно демонтировать ее всю или ее компоненты.

Совет: чистку проводите механическим или химическим методом. Первый предполагает применение вакуумных насосов и гидромеханических устройств, второй – использование специальных аэрозолей.

Вывод

После принятия решения об установке системы проветривания в доме или квартире, нужно ответственно и внимательно подойти к расчету, подбору и монтажу воздушных каналов, так как от них будет зависеть их эксплуатация в будущем.

Станут воздуховоды для вентиляции незаметными и беспроблемными, или же вам предстоит решать дополнительно немало задач, которые были нарушены во время работ.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
