Воздушный клапан для канализации и его применение

Вентиляционный отвод канализационной системы предназначен для поступления воздуха в зону разрежения, образующуюся каждый раз при сливе воды, устранения неприятного запаха и шума. Воздушный клапан для канализации может заменить классическое устройство, фановую трубу, и при этом не имеет типичных неудобств, связанных с эксплуатацией последней, в том числе – обледенения и сужения выходящего на открытый воздух отвода в холодное время года, а также вероятность попадания неприятных запахов в открытые окна дома.

Устройство и принцип действия воздушного клапана

Воздушный канализационный клапан представляет собой корпус, диаметр которого соответствует аналогичному параметру трубы (следовательно, параметры потока в нем идентичные), оснащенный штоком или мембраной, закрывающими обращенное наружу входное отверстие.

В состоянии покоя давление, существующее в трубопроводе, удерживает шток или мембрану в закрытом положении, «придавливая» их изнутри. В то время как при спуске воды увеличивается скорость потока, в трубопроводе образуется разрежение, клапан или мембрана открываются, впуская внутрь необходимое для выравнивания давления количество воздуха. При нормализации параметра закрывающее устройство возвращается в исходное положение.

Важная особенность: Обратный ход воздуха с неприятным запахом из канализационной системы в жилое помещение исключается из-за разницы давлений в период, когда отверстие открыто. Из зоны низкого давления в зону высокого воздух перемещаться не может.

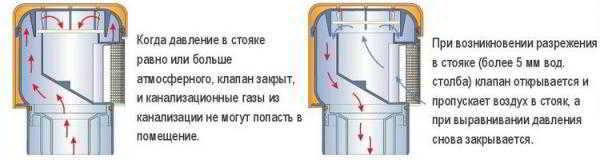

Принцип действия вакуумного канализационного клапана

Существуют также и комбинированные модели, работающие как на впуск воздуха, так и на его выпуск. Место установки подобных устройств требуется тщательно продумать, не всегда целесообразно размещать их в ванной или в туалете, возможен вынос за пределы жилых помещений или установка в специальном блоке.

Виды воздушных клапанов

Выше уже упоминалось, что конструктивно обратные воздушные клапаны для канализации могут иметь мембрану или шток. Работают такие модели практически одинаково эффективно, однако, пластичные мембраны более подвержены износу, их приходится периодически менять.

• Некоторые виды устройств могут быть установлены только на одно место слива (раковину, унитаз и пр.). Эти автоматические устройства отличаются небольшой пропускной способностью.
• Воздушный клапан для канализации 110 мм может монтироваться на общий стояк, таким образом обеспечивая вентиляцию одновременно нескольких канализационных труб.
• Комбинированные модели универсальны и обладают преимуществами изделий, как первой, так и второй категории.

На фото аэратор для канализации

Очевидно, что локальные (предназначенные для одной трубы) модели имеют меньший диаметр, чем способные обеспечивать вентиляцию целой системы. В большинстве случаев для этих целей используются модели Ду 50 мм.

По способу монтажа клапан (аэратор для канализации) может быть:

• резьбовым,
• фланцевым,
• муфтовым.

Установка оборудования

Воздушный клапан для невентилируемых канализационных стояков – не единственный вариант установки оборудования. Клапаны могут дублировать классическую схему вентиляции, устанавливаться вместо или вместе с фановыми конструкциями.

Основным требованием при выборе места монтажа является сохранение окружающей температуры выше 0° C. Это позволит избежать замерзания и нарушения в работе оборудования.

Большое значение имеет высота, на которой проводится установка воздушного клапана для канализации.

• При отсутствии трапа для слива воды в полу клапан помещают на 10 см выше, чем место нахождения наиболее высокого отвода сантехнического прибора или водопотребляющей техники.
• При наличии трапа клапан ставят выше уровня пола на 35 см.

Важно: Соблюдение таких расстояний обеспечивает защиту фанового клапана от попадания в него загрязнений.

Нужно выбрать место монтажа таким образом, чтобы к нему был обеспечен легкий доступ для ревизии и ремонт. Если вакуумный клапан для канализации диаметром 110 мм предполагается закрывать панелями, гипсокартонной или иной конструкцией, необходимо снабдить такие сооружение специальными дверцами или лючками, чтобы избежать необходимости полного демонтажа при ремонтных работах.

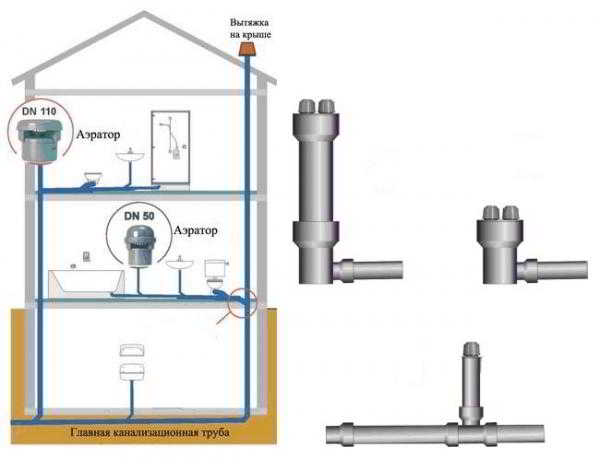

Варианты установки канализационных аэраторов

Местом монтажа выбирают свободный конец трубы или ее раструб.

В некоторых случаях целесообразна установка воздушного канализационного клапана на чердаке или в специально отведенном бытовом помещении.

После выбора места монтажа и покупки полностью соответствующего требованиям и подходящего по геометрическим параметрам (диаметр) изделия, клапан устанавливается в соответствии с его конструкцией (на резьбу, во фланец, с использованием муфты). Важно обеспечить герметичность стыков и проверить этот параметр после окончания монтажных работ.

Особенности эксплуатации

Правила относительно выбора и установки воздушных клапанов в канализационных системах квартир и частных домов были включены в СНиП лишь около 10 лет назад. Решение об обязательном монтаже подобного устройства принимается специалистом, однако считается, что использование аэратора не может снизить эффективность и качество работы системы. В целом это утверждение справедливо, однако важно следить за состоянием оборудования и его исправностью.

Нарушениями могут стать залипания мембраны или штока в определенном положении.

• Если стопор произошел в положении «открыто», появляется риск проникновения в помещение неприятных запахов из канализации.
• Если клапан заклинивает в закрытом положении, может сорвать гидрозатворы.

В то же время простота конструкции и связанная с этой особенностью высокая надежность и долговечность оборудования в совокупности со своевременно проводящимися ревизиями клапанов позволят избежать аварийных ситуаций.

Канализационный воздушный клапан 110 мм, установленный на стояке

Установка аэраторов вместе с традиционными вентиляционными отводами или фановыми приспособлениями практически исключает вероятность критического изменения давления в системе и срыва гидрозатворов.

Иногда возникает ситуация, когда эффективно работавший несколько лет воздушный клапан перестает «справляться с обязанностями», хотя какие-либо поломки или неисправности отсутствуют. Чаще всего это связано с изменениями в работе самой канализационной системы, например, с установкой стиральной машины, сбрасывающей воду под напором. При высокой скорости потока давление в трубопроводе изменяется более резко, поэтому на новый агрегат лучше поставить дополнительный индивидуальный клапан.
