Зачем нужна принудительная вентиляция: принцип устройства



Нельзя сказать, что в большинстве случаев, но, всё-таки, довольно часто принудительная вентиляция в частном доме или квартире является крайней необходимостью, возникающей при определённых условиях. Очень часто (почти всегда) такая потребность возникает при недостаточной проходимости естественной вентиляции, либо при её полном отсутствии (не считая окон и форточек).

Давайте узнаем, что же это такое и как систему монтировать, а в помощь нам будет видео в этой статье.

Зачем нужна принудительная вентиляция: принцип устройства

Эскиз вентиляции ванной

Устройство и монтаж вытяжек

Трубы и воздуховоды

Примечание. Принудительной вентиляцией называется вытяжная система, способная всасывать воздух из помещения и транспортировать его на улицу.
В тех случаях, когда производится химическая очистка воздуха, к вытяжке это никакого отношения не имеет.

Зачем нужна принудительная вентиляция: принцип устройства

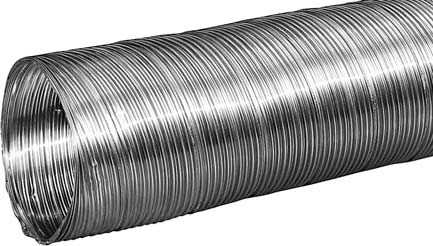

Гофрированная металлическая труба

Очень удобно для принудительной вентиляции частного дома или квартиры использовать металлическую гофрированную трубу. Ее всегда можно развернуть в любом направлении и, благодаря гофрированной поверхности, сделать больше или меньше.

Но такие конструкционные материалы не используются в качестве каналов — они служат для подводки, например, на кухне гофра может соединять вытяжку с окошком этого самого канала, расположенного на стенке или, в редких случаях, на потолке. Диаметр трубы, применяемой для бытовых нужд, как правило, составляет 100 мм.

Зачем нужна принудительная вентиляция: принцип устройства

Воздуховоды

Но вовсе не обязательно в качестве соединения использовать гофрированные трубы — для этого вполне подходят короткие трубчатые воздуховоды из металла, то есть, такой переход собирается из прямых и угловых фрагментов. И опять-таки, данный материал не используют в качестве каналов — они служат проходным участком между вытяжным вентилятором и вентиляционным окошком.

Зачем нужна принудительная вентиляция: принцип устройства

ПВХ – удобный во всех отношения материал

Если в многоэтажных домах вытяжные каналы предусмотрены проектом и находятся в стенах и чердаке, то в частном секторе зачастую всю систему приходится монтировать с нуля. То есть не только вытяжки, но и каналы сообщения.

Никакая инструкция на этот счёт не даёт никаких указаний, поэтому следует опираться на практику, которая подсказывает, что для каналов лучше всего подходит канализационная труба из поливинилхлорида 100 мм диаметром. К тому же, с помощью пластиковых фитингов для труб, резиновых редукций и силикона очень легко совместить металл и ПВХ.

Вентиляторы

Примечание. Все вентиляторы можно разделить по типу крепления крыльчатки, точнее, по её методу перекачивания воздуха.
Так, такие агрегаты могут быть канальными, радиальными (спиральными) и осевыми.
В бытовых условиях чаще всего используются приборы именно осевого типа.

Зачем нужна принудительная вентиляция: принцип устройства

Канальный Веза Канал-ВЕНТ

Вытяжные двигатели типа Канал-ВЕНТ способны работать при температуре проходящего через них потока от -30⁰C до +50⁰C — это возможный температурный перепад между улицей и помещением. Но подобные агрегаты рассчитаны исключительно на пыль, и то, если её содержание не превышает 0,1 г/м3.

В тех случаях, когда воздух в помещении загрязнен какими-либо волокнистыми, липкими или взрывоопасными веществами, применение Канал-ВЕНТ не рекомендуется, так как подобные вещества могут вывести двигатель из строя.

Модификация Производительность по перекачке (м3/час) Частота вращения двигателя (об/мин) Мощность двигателя (Вт) Потребление (А) Масса (кг)
100A 300 2500 75 0,31 2,8
125A 400 2400 90 0,35 2,9
150B 500 2500 85 0,38 2,8
160A 450 2500 85 0,38 2,9
200A 850 2600 80 0,34 4,9
200B 1000 2700 105 0,48 5.2
250A 950 2650 125 0,58 5,4
250B 1200 2750 150 0,63 4,6
315A 1400 2750 170 0,73 5,5
315B 1700 2700 225 1,08 5,5

Таблица параметров Веза Канал-ВЕНТ

Зачем нужна принудительная вентиляция: принцип устройства

TROMMELBERG MSF-2

Для вытяжки выхлопных газов можно использовать TROMMELBERG MSF-2, так как серия MSF специально разработана для помещений, где могут работать дизельные и карбюраторные генераторы, автомобили, а также производятся сварочные работы.

Модель, представленная на фото вверху, имеет мощность 1,5 кВт, с производительностью 2550м3/час и потребляемым током 4,1А. Крыльчатка трёхфазного двигателя вращается со скоростью 2800об/мин, на входе патрубок имеет сечение 145×145 мм, общие габариты 540x560x755 мм уровне шума 75 дБ.

Зачем нужна принудительная вентиляция: принцип устройства

ВЕНТС ВЦУ

Спиральные (радиальные) вентиляторы типа ВЕНТС ВЦУ работают на приток воздуха в помещение с различным назначением — чаще всего это производственные цеха и устройства (кузнечные горны, топки) и общественные здания.

Агрегаты такого типа могут монтироваться, как в помещении, так и на улице (корпус выполнен из полимеризованной стали). Для приведения механизма в действие используются двухполюсные и четырёхполюсные однофазные двигатели с внешним ротором (внешний ротор делают из оцинкованной стали).

Зачем нужна принудительная вентиляция: принцип устройства

Осевой вытяжной вентилятор AXCBF-18

Настоящая модель AXCBF-18 представляет собой супермощную конструкцию вытяжки для горячего воздуха с производительностью до 20275м3/час, может иметь, как однофазный, так и трёхфазный электрический двигатель. Такие мощности нужны в основном для производственных цехов и общественных зданий. В быту для квартир и частного сектора AXCBF-18 не используется.

Зачем нужна принудительная вентиляция: принцип устройства

SISTEMAIR

Осевые вентиляторы для вытяжки типа SISTEMAIR применяются для бытовых целей, как то, для туалетов, ванных комнат, кладовых и других подсобных помещений, а также для небольших помещений общественного назначения типа маленьких актовых залов, офисов, кабинетов и тому подобное.

Производительность SISTEMAIR составляет 231м3/час и если учитывать, что его цена достаточно демократична, то такой агрегат может позволить себе каждый квартиросъёмщик или домовладелец.

Примечание. Для замены воздуха в помещении необходима, как вытяжная, так и приточная система.
То есть, разрежение воздуха двигатели с лопастями не создают, следовательно, чтобы обеспечить нормальный отток воздуха, нужен его приток.

Нюансы монтажа

Зачем нужна принудительная вентиляция: принцип устройства

Монтаж вытяжки на потолок

  • Осевые вентиляторы для вытяжек в ванных комнатах и туалетах делаются, как накладные, то есть, сам двигатель прячется в вентиляционном люке, а решётка ложится на плоскость по её периметру, перекрывая отверстие.
  • Крепление может производиться либо с помощью шурупов (тогда на решётке предусмотрены крепёжные отверстия), либо с помощью раздвижной пружины (усиков). Но при втором способе монтажа между рабочей поверхностью и пластмассовой решёткой лучше всего закачивать силиконовый герметик для более плотного прилегания.
  • Не забывайте о том, что вентиляционные каналы всегда являются ходами сообщения для различных насекомых и паразитов. Поэтому, неплотно прилегающая лицевая часть вытяжки может стать для них проходными воротами из-за возможных щелей.
  • При установке вам также следует быть осторожным, чтобы случайно не повредить или не загнуть москитную сетку, которой с внутренней стороны обязательно снабжается решётка.

    Зачем нужна принудительная вентиляция: принцип устройства

    Монтаж кухонной вытяжки своими руками

  • Несколько по-другому монтируется кухонная вытяжка, так как сам агрегат с вентилятором устанавливается над плитой, а вот с вентканалом его соединяет гофрированная металлическая труба или воздуховод.
  • На корпусе агрегата есть патрубок для крепления трубы, а вот на потолке или стенке, для стыковки с вентканалом нужно установить переходник, который фланцевой частью крепится к плоскости, а патрубком разворачивается во внутреннюю сторону.
  • Некоторые кухонные навесные гарнитуры предусматривают специальный шкаф, куда можно упрятать корпус вместе с трубой, оставив открытой только нижнюю горизонтальную плоскость для всасывания воздуха.

Заключение

Итак, принудительная вентиляция в квартире или частном доме обычно бывает с осевым вентилятором разной мощности. В ванной комнате и туалете её зачастую подключают параллельно с освещением, то есть, при включении выключателя одновременно замыкается цепь на освещение и вентилятор.
