Зарядное устройство для автомобильного аккумулятора своими руками: схема

Проверенное автомобильное зарядное устройство, сделанное своими руками: схема, пошаговая сборка самодельного зарядного устройства с фото.

С наступлением минусовых температур аккумуляторная батарея авто быстрее разряжается, если батарея уже не новая, то она может разрядиться в самый неподходящий момент, когда нужно срочно завести авто и ехать.

В таком случае автомобилиста выручит зарядное устройство для аккумулятора, сделать его можно своими руками так же, как и автор этой самоделки.

Изготовление зарядного устройства для аккумулятора автомобиля.

На рисунке показана схема автомобильного зарядного устройства.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

Транзисторы КТ502 и КТ503 можно заменить аналогичными с одинаковым коэффициентом усиления. Конденсатор нужен марки МБМ на 0.5мкф.

Ещё использован тиристор КУ 202 Л.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

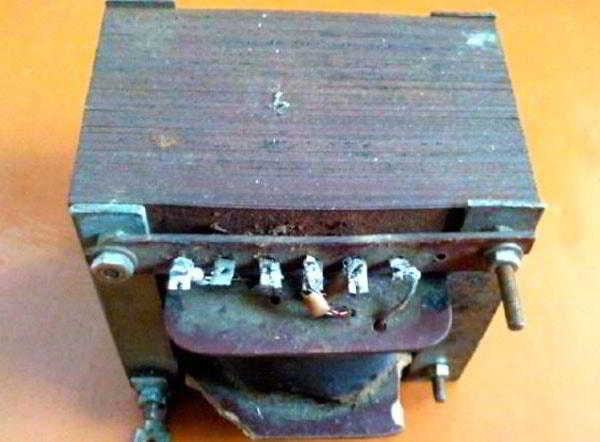

В гараже был найден старый трансформатор, для самоделки также подойдёт трансформатор от старого ч/б телевизора.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

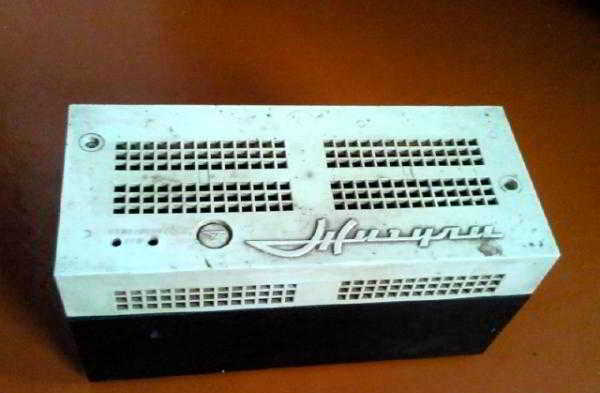

Взят корпус от неисправного стабилизатора напряжения от телевизора.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

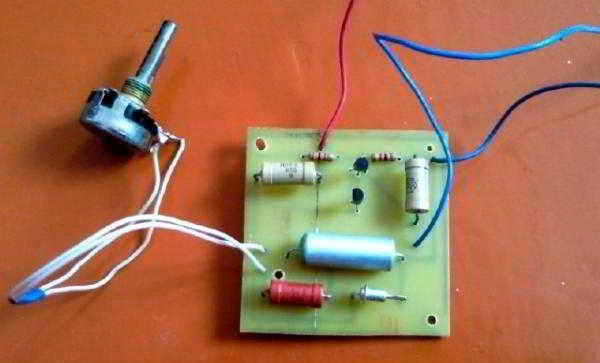

На текстолитовой плате спаяна схема устройства.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

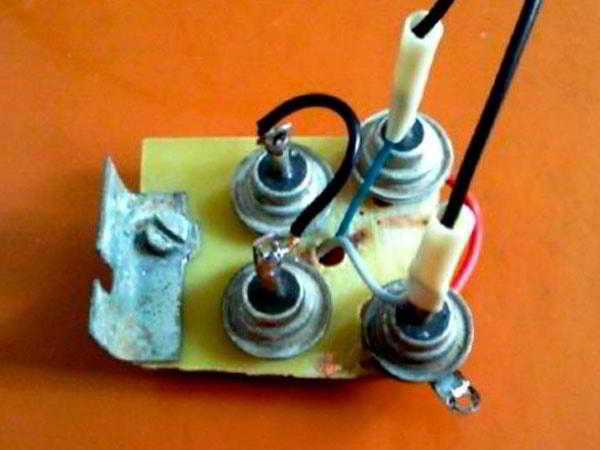

Диодный мост из диодов Д 242, спаян отдельно на текстолитовой плате, мост рассчитан на ток не менее 10 Ампер.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

Для отвода тепла тиристор посажен на радиатор.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

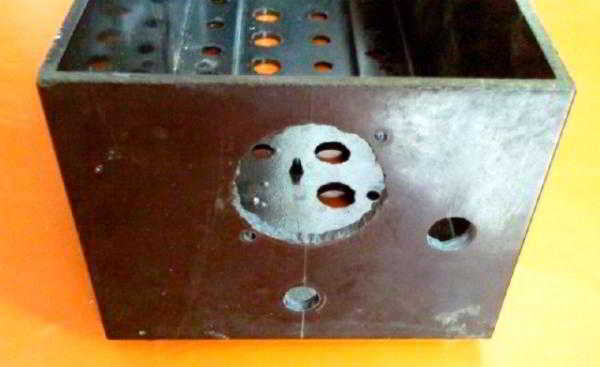

На коробке высверлил отверстия под амперметр который нужен для контроля над зарядкой, переменный резистор и тумблер.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

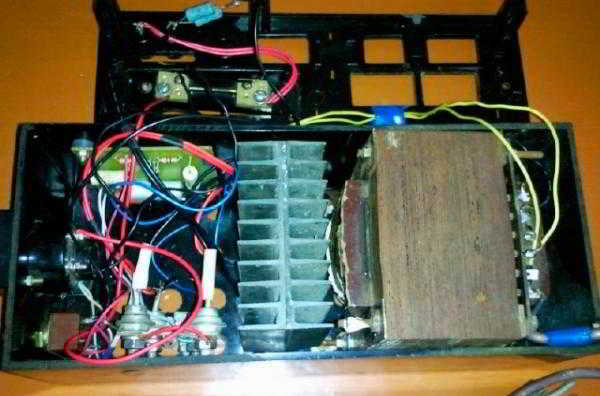

Сборка зарядного устройства в корпус.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

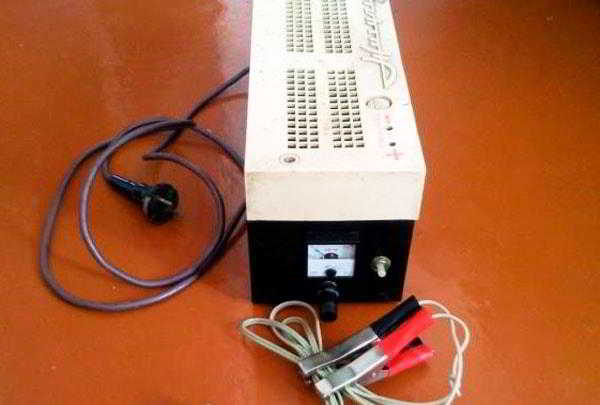

Ко входу на 220V подсоединяем вилку для розетки, под выходом подключаем провода с зажимами «крокодил» под клеммы аккумулятора.

Зарядное устройство для автомобильного аккумулятора своими руками: схема

Обратите внимание! Устройство работает только под нагрузкой, то есть, когда уже к клеммам подключён аккумулятор, на снятых клеммах напряжения не будет.

Это самодельное зарядное устройство для автомобильного аккумулятора используют многие автомобилисты, его работоспособность уже проверена неоднократно.
