Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

  • Угловая шлифовальная машинка.
  • Использованный металлический диск от пилы.
  • Кусок толстой фанеры.
  • Металлическая скоба.
  • Болты, шайбы, гайки.
  • 5 литровая пластиковая бутылка.
  • Металлической сито или кастрюля.

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

Зернодробилка из болгарки: чертежи для изготовления и фото

Зернодробилка из болгарки процесс изготовления.

Начнём с изготовления основания, для этого нам понадобится кусок толстой фанеры в котором мы вырежем отверстия под корпус и вал болгарки, а также отверстие под бункер для засыпки зерна.

Зернодробилка из болгарки: чертежи для изготовления и фото

Зафиксировать шлифовальную машинку в основании можно металлической скобой и болтами.

Теперь изготовим нож для нашей зернодробилки, вырезать нож можно из металлического диска от электропилы. Края ножа нужно заточить.

Зернодробилка из болгарки: чертежи для изготовления и фото

Для изготовления рабочей камеры дробилки понадобится металлическое сито или любая подходящая ёмкость диаметром около 20 см, глубиной не более 5 см. В ёмкости нужно сделать отверстия одинакового размера диаметром около 3 мм, по сути нужно сделать сито, размер помола будет зависеть от размера отверстий в сите.

Сито крепим на болты к основанию зернодробилки.

Дробилка почти готова, теперь изготовим бункер для засыпки зерна, как вариант можно приспособить 5 литровую пластиковую бутылку, отрезаем в бутылке дно и горлышком вставляем в отверстие в основании дробилки.

Зернодробилка из болгарки: чертежи для изготовления и фото

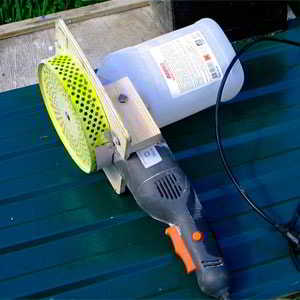

Самодельная зернодробилка из болгарки готова к использованию, также рекомендую посмотреть видео где показана дробилка в работе.
