Знакомьтесь — смывной бачок для унитаза

2

Если вас интересует, как отрегулировать смывной бачок унитаза, то в первую очередь нужно ясно представлять себе его устройство, так как большой ассортимент таких приборов схож только принципиально, но каждый из них отличается нюансами.

Приведение сливного механизма в рабочее состояние может осуществляться сбоку, давлением на рычаг, либо поднятием или нажатием на шток по центру крышки. Кроме того, может отличаться и регулировка уровня воды в резервуаре, способ слива (большой/малый) и так далее .

Знакомьтесь — смывной бачок для унитаза

Современный сливной бачок с кнопкой

Обо всём этом и пойдёт речь ниже, а также к вашему вниманию — видео в этой статье.

Такие разные бачки

Общий принцип работы

Примечание. Любая из моделей, вне зависимости от сроков её проектирования является вполне пригодной для работы. Но для всех них существует одно главное условие — правильная регулировка. Сливные бачки нового типа с заводскими настройками «по умолчанию» в регулировке не нуждаются, хотя это вполне возможно в случае необходимости.

Знакомьтесь — смывной бачок для унитаза

Принцип устройства слива

  • Как уже было отмечено в начале этой статьи, разнообразие моделей ёмкостей, используемых для слива с унитаза, никак не влияет на общий принцип работы уже в течение нескольких десятков лет — вода по-прежнему попадает в унитаз через сливной клапан и её уровень регулируется поплавком. Кроме того, инструкция в любом случае требует, чтобы резервуар с водой находился только сверху и он может быть расположен на тарельчатой подставке самого унитаза, на стене, под потолком или в нише, внутри стены — но, в любом случае — сверху.
  • Также смывной механизм для бачка унитаза или запорная арматура, как её ещё называют, всегда обеспечивает доступ воды и наполнение ёмкости в автоматическом режиме, без постороннего вмешательства, хотя уровень можно регулировать в любой из моделей. Управление (слив) осуществляется только вручную, при помощи ручки, кнопки или клавиши, которыми поднимается запорный клапан и резервуар опорожняется полностью или частично. После того, как определённый объём воды поступает через сифон в унитаз, выпускной клапан занимает исходное положение и бачок заполняется заново до нужного предела.
  • Уровень воды в исходном состоянии или регулировка смывного бачка унитаза любого образца производятся с помощью поплавка, который соединён рычагом с запорным клапаном на подаче воды. Поплавок всегда плавает на поверхности и при повышении уровня воды он тоже поднимается вместе с рычагом и в определённый момент рычаг доводит клапан до положения «закрыто» — после этого подача воды прекращается.

Старые модели

Знакомьтесь — смывной бачок для унитаза

Чугунный бачок для слива

Если говорить об отличительных признаках моделей старого образца, то здесь, пожалуй, можно назвать основные определяющие признаки, по которым можно определить принадлежность сливного бачка к старому поколению.

  • Во-первых, это ёмкость из чугуна или фаянса.
  • Во-вторых, боковое (изредка центральное) расположение рычага для слива воды.
  • В-третьих, исключительно боковая подводка воды.
  • Если учесть, что раньше санузел (особенно в Советском Союзе) всегда считался помещением утилитарного типа, то дизайн мало кого интересовал вообще, поэтому, все модели того времени напрочь лишены каких-либо изысков. Запорная арматура такого бачка состоит из простейшего сливного механизма и такого же простого автомата, который регулирует подачу воды в резервуар.

    Знакомьтесь — смывной бачок для унитаза

    Так работает сливной механизм старого типа

    В данном случае слив воды обеспечивается простой конструкцией, которая представляет собой широкий выпускной сифон с резиновым или пластиковым клапаном, который по своей форме очень похож на сантехнический вантуз.

    Шток от этого клапана, как правило, выводится к боковой ручке, с помощью которой он и поднимается, чтобы пропустить воду в отверстие. Закрытое состояние клапана стабилизируется с помощью влияния сил гравитации.

    Знакомьтесь — смывной бачок для унитаза

    Регулирующий механизм: 1) прокладка; 2) корпус; 3) резиновая пробка для уплотнения; 4) заглушка; 5) полый поплавок; 6) металлический рычаг; 7) ось; 8) шланг из резины; 9) металлическая шайба; 10) гайка

    По мере того, как в резервуар прибывает вода, поплавок поднимается вверх, увлекая за собой металлический рычаг, который в свою очередь оказывает давление на запорный клапан.

    То есть, этот клапан постепенно подводится к отверстию, откуда поступает вода и в последний момент закрывает это отверстие полностью. После выпуска воды из бачка поплавок опускается вниз, увлекая за собой рычаг с клапаном, и весь процесс повторяется заново.

    Знакомьтесь — смывной бачок для унитаза

    Устройство смывного бачка унитаза: 1) крышка и корпус; 2) запорный клапан от поплавка; 3) рычаг для слива; 4) перелив; 5) груша сливного клапана

    Несмотря на то, что такая комплектация, как вы видите на верхнем изображении, достаточно громоздка, она чрезвычайно надёжна в эксплуатации — в некоторых квартирах такие бачки простояли около 50 лет без какого-либо ремонта, хотя там и проводилась мелкая профилактика.

    Такое оказалось возможным благодаря отсутствию мелких пружин и пластмассовых деталей, которые со временем приходят в негодность, что можно наблюдать в современных моделях.

    Модели с одной кнопкой

    Знакомьтесь — смывной бачок для унитаза

    Однокнопочный бачок

    Сливные бачки для унитазов, у которых сам процесс запускается нажатием кнопки по центру крышки, выглядят, конечно, гораздо привлекательнее, нежели аналогичные ёмкости, оборудованные боковым рычагом или центральным, поднимающимся вверх штоком с шариком над крышкой. Как мы уже говорили, водонаборный механизм здесь тоже состоит из поплавка с рычагом, давящим на запорный клапан у отверстия подачи воды (см.также статью «Бачки для унитаза старого образца – особенности их устройства и рекомендации по ремонтным работам»).

    Знакомьтесь — смывной бачок для унитаза

    Сливной механизм с кнопкой

    Но в новых моделях это устройство заменили шаровым краном, который осуществляет эту регулировку, а весь механизм представляет собой единый блок из кнопки, штока и клапана (шарового крана).

    На таком блоке есть резьба, с помощью которой его устанавливают в сливной сифон, а также он оборудован отверстием для сброса воды в случае выхода из строя запорного клапана (крана) на подаче. Рычаг, который соединён с кнопкой, функционирует по принципу обратного механизма, то есть, при давлении вниз клапан поднимается вверх.

    Примечание. Фиксация клапана в закрытом состоянии здесь, как и в бачках старого образца, возможна под воздействием сил гравитации.

    У таких конструкций есть одно неоспоримое преимущество и это даже не заводские настройки, нет, это модульный ремонт. То есть, если сливной механизм выходит из строя, вы просто снимаете его со сливного бачка и идёте с ним в магазин.

    Торгующий сантехникой — продавец без особых затруднений подберёт вам нужную модификацию устройства, тем более что её цена в з-4 раза меньше стоимости нового бачка для смыва. Заниматься ремонтом таких механизмов просто не имеет смысла — они рассчитаны на разовое использование и вмешательство в функционал приемлемо только для регулировки поплавка (уровня воды в резервуаре в заправленном состоянии).

    Модель с двумя кнопками

    Знакомьтесь — смывной бачок для унитаза

    Бачок с раздельным (двухкнопочным) сливом

    В последнее время всё большим спросом стал пользоваться унитаз со смывным бачком по ГОСТу 30493-96 с двумя кнопками, каждая из которых позволяет задействовать при сливе определённое количество воды.

    Такие устройства получили популярность не только в спальных районах, но и в кафе, ресторанах и других общественных заведениях. Так как при правильном (целенаправленном) использовании кнопок расходуется минимальное количество воды, следовательно, это сказывается на бюджете, выделяемом на коммунальные услуги.

    То есть, в данном случае, возможно, расходовать два разных объёма воды и если одной кнопкой вы сливаете 7-8 литров воды, то другой вы сократите этот объём до 3,5-4 литров.

    Примечание. Если говорить об опознавательных характеристиках, то двухрежимные модели легко узнать по наличию двух кнопок или клавиш в самом центре крышки. Для определения количества сливаемой воду, как правило, руководствуются их размерами — какая из них больше, там и больший объём сливаемой жидкости.

    Знакомьтесь — смывной бачок для унитаза

    Сливная арматура с двумя клапанами

    Цельный неразборной корпус сливной арматуры, который по высоте занимает практически всё пространство от крышки до дна бачка смыва, по внешнему виду практически ничем не отличается от однокнопочного механизма.

    Установка такого механизма своими руками тоже ничем не отличается от однорежимной системы — такое же крепление с внутренней или внешней резьбой и такая же системы входного клапана для набора воды в резервуар.

    Зато здесь есть два рычага ползункового типа, с помощью которых вы можете задать режим малого слива, то есть, отрегулировать количество сбрасываемой в унитаз воды.

    Но именно такая регулировка может быть не на каждом механизме, так как каждый завод изготовитель вносит свои собственные доработки и перечислить их все просто нет возможности. Ремонт настоящей арматуры тоже не имеет смысла, как и в однокнопочных устройствах, поэтому, в случае выхода из строя просто производится модульная замена блока.

    Примечание. Для общественных заведений наиболее распространён двойной механизм, где регулировка объёма отсутствует, то есть работа происходит в режиме «по умолчанию» от завода-изготовителя. Но для частных домов или квартир такие бачки или запорная арматура в отдельности не имеет особого значения в смысле экономии — она слишком незначительна.

    Регулировка

    Знакомьтесь — смывной бачок для унитаза

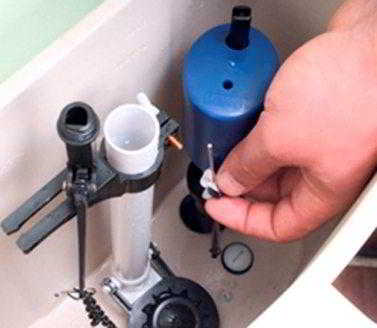

    Регулировка поплавка

    Расход воды, который вы получаете на конец месяца в своей квартире, примерно на 50% зависит от частоты использования унитаза и только на 25% на питьё, пищу и мойку посуды и ещё 25% на душ или ванну. Но вы всегда можете самостоятельно откорректировать эти расходы, если отрегулируете сливной бачок по своему усмотрению.

    Средний расход «большого» слива составляет порядка 7-8 литров воды, но его можно сделать больше или меньше, выставив поплавок на определённую высоту, как это показано на верхнем фото.

    Из материала, приведенного выше, вы поняли, что поплавок напрямую связан с запорным клапаном подачи воды в ёмкость, следовательно, чем ниже вы его опустите, тем быстрее этот клапан будет закрываться, и воды в резервуар будет набираться меньше.

    В современных моделях поплавок можно переместить по ребристой планке, оставив его в нужном вам положении, а в старых образцах можно просто согнуть металлическую тягу для изменения уровня.

    Заключение

    Вы, наверное,  понимаете, что один смывной бачок может отличаться от другого, и регулировка механизма тоже будет иметь свои отличия, но принцип всё равно останется в придании поплавку определённого уровня. При выборе бачка обращайте внимание на расположение отверстия (с какой стороны) для подвода воды в соответствии с возможным вариантом установки унитаза своими руками.
