Чтобы улучшить сигнал телеприемника в городской квартире, а тем более в удаленном от ретранслятора месте – в селе или на даче, применяют антенный усилитель для телевизора. Небольшой по размеру и доступный по стоимости прибор можно установить самостоятельно, если грамотно подойти к выбору модели.
Рассмотрим технические особенности устройств и разберем критерии выбора усилителя для домашнего использования.
Содержание:
Для чего необходим усилитель сигнала
Если телевизор работает не от кабеля или спутниковой тарелки, значит, он ловит сигнал с помощью обычной антенны – комнатной или уличной. Процесс передачи происходит следующим образом: на определенном расстоянии друг от друга установлены вышки, ретранслирующие передачи.
Бытовые приемники – телевизоры – с помощью антенны ловят сигналы и преобразуют их в видео, сопровождающееся звуком.
Хороший сигнал создается в условиях прямой видимости. Если на его пути встречаются преграды в виде, например, железобетонных конструкций, то качество изображения и звука резко падает
Чтобы стабилизировать и улучшить ТВ-сигнал, и применяют усилитель для домашней телевизионной антенны. Его значимость возрастает там, где на крыше не установлен общий мощный приемник, то есть за городом. Устройство помогает добиться максимальной четкой картинки на экране и чистоты звука благодаря тому, что снижает помехи.
Некоторые антенны справляются с передачей сигнала самостоятельно, без подключения дополнительных приборов. Поэтому перед покупкой изучите технические характеристики антенны и убедитесь, что ее возможности ограничены, и настроить ее на получение качественного изображения и звука не представляется возможным без подключения специального устройства.
Принцип работы антенного адаптера
Усилители для телевизоров просты в устройстве и могут иметь различную конструкцию. Некоторые состоят из пары плат, на которых реализована схема для снижения шума. Один из контуров выполняет функцию высокочастотного фильтра, второй оснащен конденсатором для регулировки частот.
Чтобы выставить необходимый режим, используются резисторы. Частота регулируется в двух диапазонах: в первом – около 48,5 МГц, во втором – 160 МГц
Благодаря регулировке можно достичь максимального усиления сигнала в 4,7 дБ при рабочей частоте 400 МГц.
Некоторые виды усилителей предназначены для питания от источника 12 В, то есть могут подключаться к аккумулятору автомобиля. Для достижения стабильности применяют стабилизатор, в схему которого входит электролит и диодный мост.
Ряд устройств присоединяются коаксиальным кабелем, но с применением дросселя. К телевизору они подключаются через конденсатор.
Рассмотрим на примере одной из схем трансформаторного усилителя, как работает устройство. Питание модуля организовано по сигнальному кабелю.
Антенна подключается напрямую к обмотке трансформатора. Усилительный элемент VT1 согласован с общим эмиттером. Обратная связь осуществляется элементами C1, R3, L1
C1 – конденсатор, соединяющий участок обратной связи с питанием и работающий с низкими частотами. R3 – резистор, определяющий стабильную работу усилителя в различных частотных диапазонах. L1 – индуктивность, выравнивающая амплитуду частот.
Обратная связь потоку организована контуром C3, R4, которые совместно с R1 и R2 включают каскадный режим работы. C2 – конденсатор, обеспечивающий подключение трансформатора.
Сигнал от антенны поступает в согласующий трансформатор, затем передается через транзистор, усиливается и стабилизируется в эмиттере. Затем происходит частотная коррекция на второй ступени каскадных транзисторов, после чего сигнал поступает в телевизор.

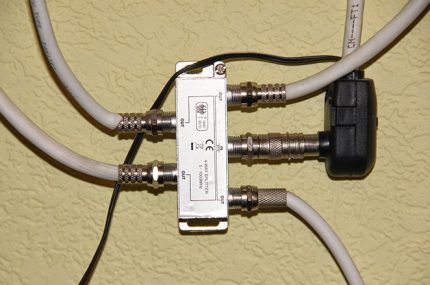

Если в доме используется несколько телевизоров, то для подключения кабеля и усилителя сигнала применяют разветвитель на 3-6 разъемов
Таким образом, благодаря телевизионному усилителю повышается чувствительность, ограниченная шумами, а также компенсируются потери принимаемого сигнала в коаксиальном кабеле.
Виды телевизионных усилителей
Деление устройств на категории чаще всего производится по двум параметрам: месту монтажа и частотному диапазону. Это относится как к конкретно антенным усилителям, так и к смежным аналогам – телевизионным и спутниковым.
По частотному диапазону выделяют три вида:
Диапазонный прибор усиливает сигнал только в определенном, заданном диапазоне частот – метровом или дециметровом. Одна из его функций – снижать шум, появляющийся при увеличении длины кабеля.
Многодиапазонные устройства работают с одинаковой эффективностью в различных частотных диапазонах, также могут принимать сигналы с нескольких источников.
Широкополосный усилитель работает в метровых и дециметровых диапазонах, используется для цифрового телевидения.

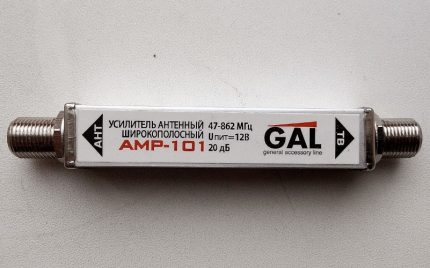

Образец широкополосного устройства – модель GAL AMP-101. Подключение осуществляется через коаксиальный кабель и сепаратор. Коэффициент усиления – 20 дБ
По месту установки все устройства делятся на внешние (мачтовые) и внутренние. Внешние монтируют в месте установки телевизионной антенны – на шесте или мачте, закрепленной на балконе или крыше. Они отличаются прочной защитой.
Внутренние усилители располагают поблизости от приемника. Их минус – потери, связанные с длиной кабеля.
Критерии выбора при покупке
Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.
Критерий #1 – рабочий диапазон частот
Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.
Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения
Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.
По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.
Критерий #2 – коэффициент шума
Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.
При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает
Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.
Критерий #3 – коэффициент усиления
Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.
Параметр измеряется в дБ и имеет средние величины:
Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.
Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.
Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели
Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.
Если вышка находится в прямой видимости, усилитель не нужен.
Критерий #4 – активный или пассивный

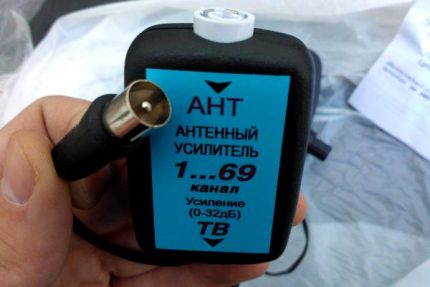

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.
Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой
Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.
Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.
Обзор популярных моделей
Некоторые усилителя востребованы благодаря простому устройству, невысокой стоимости и легкому монтажу. При необходимости приборы можно самостоятельно установить, заменить или отремонтировать.
Фото из Двойная плата устанавливается в защитный футляр на «польских» антеннах. Уровень шума – 2,2 дБ, коэффициент усиления, в зависимости от условий – от 10 до 43 дБ Антенный усилитель на кабель с частотным диапазоном от 470 до 862 МГц. Коэффициент усиления – до 22 дБ, питание – 12 В Усилитель в металлическом корпусе, присоединяется к кабелю разъемами типа «F». Частотный диапазон – 48-862 дБ, коэффициент усиления до 22 дБ Прибор подходит для эфирного и кабельного телевидения. Пассивная модель действует на расстоянии до 40 км. Коэффициент усиления – до 36 дБ EUROSKY SWA-555Planar 21-69FTLocus LA-21Terra 126
Приобретая устройства для наружного применения позаботьтесь об их герметичности. Подмечено, что внешние приборы приходится менять примерно раз в 2 года, несмотря на их защиту, поэтому, если есть возможность установить усилитель под крышей, воспользуйтесь ею.
Выводы и полезное видео по теме
Главное о популярных усилителях:
Обзор универсальных широкополосных устройств:
Если на экране телевизора изображение «снежит» или вовсе рассыпается на пиксели, рекомендуем улучшить качество приема сигнала с помощью усилителя домашней тв-антенны. Трудностей с самостоятельным подключением обычно не возникает, если точно следовать советам изготовителя и учитывать характеристики антенны и прибора.
