Электрическая тепловая пушка своими руками: плюсы и минусы самоделки + руководство по сборке

Сфера применения тепловых электропушек довольно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях можно обойтись и самодельной конструкцией теплогенератора, которому вполне по силам протопить гараж или дачный домик.

Если сделана электрическая тепловая пушка своими руками, то стоить она будет буквально копейки. Однако в изготовлении полезной самоделки требуется соблюдать правила. Только в этом случае служить прибор будет не хуже заводского изделия.

Мы расскажем, как грамотно сделать электропушку. Из предложенной нами статьи вы узнаете, какие материалы и комплектующие потребуются для сборки агрегата. Наши советы помогут в изготовлении эффективного и экономного оборудования.

Что нужно знать об электрической пушке?

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или газовых устройств, зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Разновидности этого типа приборов детально описаны в статье, посвященной классификации и принципам действия тепловых пушек.

Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;

электродвигатель приводит в работу лопасти крыльчатки;

вентилятор загоняет внутрь корпуса воздух из помещения;

холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В  среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.

Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.

Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум.

Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Варианты изготовления электропушки

Самый сложный этап при сборке прибора – составить правильную схему электроцепи для подключения устройства в сеть. Поэтому предлагаем воспользоваться уже готовым примером, взяв его за основу будущей теплопушки. Как видно на схеме, тумблер и термостаты должны соединяться последовательно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Термостат отвечает за уровень нагрева ТЭНа и автоматическое разъединение цепи при достижении нужной температуры в помещении, и если исключить его из схемы, придется самостоятельно следить за оборудованием, чтобы избежать перегрева

Рассмотрим особенности изготовления двух простых вариантов.

Простой тепловентилятор с готовым ТЭНОМ

Для корпуса будущей пушки можно подобрать отрезок металлической или асбестоцементной трубы подходящего диаметра. Подгонять размер лучше всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно изготовить из небольшого металлического бака, оцинкованного ведра, старой кастрюли или отработанного газового баллона, главное – чтобы стенки «кожуха» не были тонкими.

Мощность вентилятора для тепловой пушки не имеет решающего значения, ведь скорость нагрева воздуха зависит исключительно от ТЭНа, а крыльчатка только развеивает теплый поток по помещению, поэтому можно смело брать фрагмент от бытовой вытяжки или пылесоса

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки или бойлера, либо приобрести в магазине – сейчас не проблема найти нагреватель любой формы. Если будете покупать готовый, лучшим вариантом станет оребренная деталь, специально предназначенная для быстрого прогрева движущегося воздушного потока.

Мощность ТЭНа должна быть выбита на его корпусе или прописана в сопроводительной документации, но если это старый прибор, можно измерить его сопротивление мультиметром и определить мощность по вышеуказанной формуле

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, предохранительные автоматы и устройства защитного отключения (УЗО), размыкающие сеть в опасной ситуации.

Поэтапный план работы:

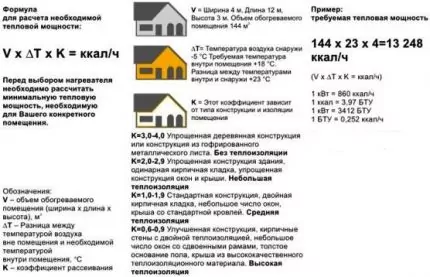

1. Определение необходимой мощности для будущей электропушки. За отправную точку можно взять распространенную формулу, по которой на 10 м2 требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале или имеет большую площадь остекления – смело прибавляйте к полученным данным еще 20-30%. Но если требуемая мощность превышает 2,5-3 кВт – подумайте, выдержит ли ваша проводка такую нагрузку.
2. Изготовление корпуса. Если это металлический лист – его нужно согнуть и зафиксировать форму сваркой, обручами или заклепками. У ведра, баллона или кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической или прямоугольной формы с двумя открытыми отверстиями по торцам.
3. Проверка сопротивления ТЭНа и сравнение его с расчетным. При необходимости можно добавить еще 1-2 элемента, подключив их последовательно, или увеличить мощность, укоротив элемент.
4. Крепление электродвигателя с вентилятором (можно использовать штатные крепежи). Крыльчатка должна максимально плотно перекрывать просвет, но при этом свободно вращаться. Провода подключаются к сети через предохранитель на 6А, оснащаются выключателем.
5. Закрепление ТЭНа внутри трубы (приблизительно по центру) при помощи заклепок или пластин из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтобы не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

После проверки изоляции всех соединений можно сделать пробный запуск прибора. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет вращаться вентилятор, а из другого пойдет теплый воздух, постепенно набирающий температуру.

Прибор с нихромовым нагревателем

Если же в вашем арсенале домашнего мастера не оказалось старого бытового прибора, откуда можно снять ТЭН, а покупать готовый нагреватель по каким-либо причинам не хочется, можно сделать его самостоятельно из нихромовой спирали.

Кроме низкой себестоимости, у такого элемента есть важное преимущество перед фабричными экземплярами – возможность самостоятельно подогнать нужный размер по формату корпуса и увеличить скорость нагрева до безопасного максимума.

Приборы с открытой спиралью по умолчанию считаются пожароопасными, поэтому самостоятельное изготовление ТЭНа требует хороших навыков работы с электрикой

Для самоделки понадобится купить нихромовую проволоку с подходящим диаметром и параметром сопротивления. А это зависит от планируемой мощности вашего прибора (для бытовых устройств и сети 220 В желательно не превышать 5 кВт).

Например, для пушки до 2 кВт понадобится проволока с сопротивлением на 27-30 ОМ, которую нужно намотать на керамический стержень или другой жаропрочный материал (в крайнем случае, можно отколоть пластину огнеупорного кирпича).

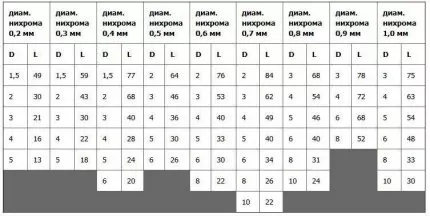

Размер спирали можно определить опытным путем, подбирая количество витков по степени нагрева провода, но гораздо проще воспользоваться таблицей, где D – диаметр стержня, на который будет намотана проволока с длиною L

Еще вариант – смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Самодельный ТЭН на 1,6 кВт из шести фрагментов спирали, которые практически полностью перекрывают просвет трубы, что обеспечивает быстрый нагрев воздушного потока

Сборка конструкции выполняется по аналогии с вышеописанной инструкцией, поэтому не будем повторяться на одинаковых моментах, а только рассмотрим нюансы присоединения самодельного ТЭНа:

Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.

Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.

Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Существенный недостаток такой самоделки, помимо расхода энергии и прочих минусов электропушек, – неприятный жженый запах, который возникает от сгорания пыли на открытой спирали.

Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

1. Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
2. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
3. Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
4. Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
5. Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

С критериями выбора электрического тепловентилятора заводского производства ознакомит следующая статья. Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Выводы и полезное видео по теме

Чтобы лучше представить процесс сборки всей конструкции, а также возможные варианты для корпуса и нагревательных элементов, предлагаем изучить подборку видеоматериалов с готовыми работами домашних умельцев.

Видео #1. Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

Видео #2. Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Видео #3. Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрической частью, лучше посоветоваться с опытным электриком или купить готовый прибор.

Если у вас есть рекомендации или возникли вопросы в ходе ознакомления с материалом, оставляйте посты в расположенном ниже блоке. Комментируйте, пожалуйста, представленный нами материал, размещайте фото по теме. Возможно, ваши советы будут полезны посетителям сайта.
