Гидроаккумулятор – устройство исключительно полезное, как для организации автономного водоснабжения, так и для улучшения характеристик системы, подключенной к центральному водопроводу.
Мастер, обладающий хотя бы минимальным опытом выполнения сантехнических работ, без проблем установит гидроаккумулятор своими руками и подключит его к системе водоснабжения.
Согласитесь, залог успешного выполнения работ – понимание устройства и принципа функционирования оборудования. Мы поможем вам разобраться в этих вопросах, а также опишем и проиллюстрируем пошаговую технологию установки гидроаккумулятора.
Информация о подключении, настройке и проведении текущих ремонтов накопительного бака пригодится в процессе его эксплуатации.
Содержание:
Как работает гидроаккумулятор
Принцип устройства гидроаккумулятора прост, как и все гениальное. В корпус металлического бака вставлена резиновая прокладка конической, грушевидной или другой формы.
Прокладку или мембрану чаще всего изготавливают из бутила, который обладает значительным запасом прочности и устойчив к постоянному растяжению и воздействию воды.
Этот материал также характеризуется высокими антибактериальными свойствами и соответствует всем гигиеническим нормам. Вода, поступающая в емкость, удерживается этой прокладкой, со стенками металлического корпуса она не контактирует.
С оборотной стороны корпуса установлен ниппель, который позволяет закачивать внутрь емкости воздух.
Фото из Гидроаккумуляторами называют гидропневматические емкости, предназначенные для организации автоматизированных независимых водопроводных систем Гидроаккумуляторы работают в тандеме как с поверхностным насосным оборудованием, так и с погружными насосами Установка гидробака позволяет создать резервный запас воды на случай перебоев с поставкой электроэнергии, предохраняет насос от преждевременного износа, защищает систему от гидроударов Использование гидроаккумулятора не по назначению чревато выходом из строя оборудования из-за разрыва важного элемента — эластичной мембраны Гидробак в составе насосной станции заводской сборкиГидроаккумулятор в схеме с погружным насосомФункции и назначение гидробаков в водоснабженииПравила грамотной эксплуатации гидроаккумуляторов
Вода и воздух разделены прокладкой. Подкачивая или стравливая воздух, можно регулировать давление, которое он оказывает на воду. В результате вода поступает в систему под давлением, а это обеспечивает необходимый напор.
Обязательный для гидроаккумулятора элемент – манометр, с помощью которого контролируют текущее давление в емкости. Оптимальными показателями давления в воздушном отсеке гидроаккумулятора считаются 1,5-2,0 атмосферы.
На схеме наглядно показано устройство гидроаккумулятора. В верхнюю часть поступает вода, которая удерживается резиновой мембраной, а в нижнюю часть подкачивается воздух, который обеспечивает необходимый напор воды
Везде, где нужен хороший напор, установка гидроаккумулятора будет более чем актуальна. А требования к хорошему напору постоянно возрастают.
Например, для нормальной работы автоматической стиральной машины или посудомоечного агрегата может понадобиться не менее 0,7-2 атмосфер. А душевая кабинка с гидромассажем или знаменитая ванна с джакузи будет нормально работать только при четырех атмосферах.
Сразу же стоит отметить, что избыточное давление в водопроводной системе – не самое полезное явление, поскольку таким образом создается дополнительная и совершенно ненужная нагрузка на конструкции.
Это уменьшает срок их эксплуатации и приводит к возникновению протечек, поломок и других проблем. Хотя во время опрессовки системы давление может достигать даже 10 атмосфер, рабочие показатели лучше всего оставить на уровне в 4-5 атмосфер.
Гидроаккумуляторы различаются по объему, а также они могут быть ориентированы горизонтально или вертикально. Для систем отопления предназначены гидробаки, рассчитанные на работу при высоких температурах
Даже если в доме нет современной бытовой техники, чувствительной к напору воды в водопроводе, гидроаккумулятор все же может пригодиться. На верхних этажах высотных зданий напор воды в водопроводе бывает очень и очень слабым. Гидроаккумулятор позволяет эффективно решить проблему такого рода.
Вместительность гидроаккумулятора может варьироваться в пределах 5-100 л. Конечно, чтобы запасать воду, это очень скромные цифры. Если есть необходимость всегда иметь солидный запас воды, лучше использовать накопительный бак достаточного объема.
При организации автономного водоснабжения гидроаккумулятор используют в сочетании с поверхностным или погружным насосом. Устройство закачивает воду в бак до тех пор, пока давление не достигнет определенного, заранее установленного уровня. После этого оборудование отключается в автоматическом режиме.
Вода убывает, давление снижается, достигает минимального уровня. В этот момент насос снова включается и работает до тех пор, пока опорожненная прежде емкость не заполнится водой.
Чтобы регулировать работу такой системы, используют реле давления. Это позволяет сократить число включений/выключений насосного оборудования до минимума, что значительно увеличивает его служебный ресурс.
Вход для подачи воды в гидроаккумулятор оборудован специальным патрубком, который установлен на резьбовом соединении.
Фото из Корпус гидробаков представляет собой сварную емкость, окрашенную порошковым составом. При изготовлении сосуд оснащается контрфланцем К контрфланцу герметично подсоединен пластиковый или металлический фланец, в центре которого расположен штуцер с резьбой С противоположной стороны гидроаккумулятора расположен ниппель — воздушный клапан, через который производится подкачка воздуха при потребности в повышении давления Гидроаккумуляторы, вместимостью от 14 до 50 л выпускаются в горизонтальном исполнении с площадкой для крепления поверхностного насоса. Гидробаки емкостью свыше 50 л вертикального исполнения, работают преимущественно с погружными насосами Материал корпуса гидроаккумулятораФланец с резьбовым штуцеромВоздушный клапан гидробака — ниппельПлощадка гидроаккумулятора
Современные модели относительно не сложно разобрать и затем собрать, выполнив необходимое обслуживание, замену элементов или другие виды ремонта. Если гидроаккумулятор установлен правильно, то для его техобслуживания сливать воду из водопроводной системы не придется.
Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы (+)
При выборе гидроаккумулятора, следует обратить внимание на диаметр патрубка и сравнить его с размерами водопроводной трубы. Специалисты уверяют, что чем точнее эти показатели, тем меньше гидропотерь будет в системе. Если же диаметры конструкций не совпадают, придется использовать переходник.
Вода имеет свойство испаряться, что может повлиять на показатели давления в устройстве. Чтобы стравить такой избыточный воздух на гидроаккумуляторах большой емкости – около 100 л – устанавливают клапан.
Модели небольшого объема такого устройства не имеют. Рекомендуется установить в системе клапан или тройник, который перекроет подачу воды к водопроводу и позволит удалить избыток воздуха.
Установка, подключение, настройка
Понимание того, как устроен и работает гидроаккумулятор, позволит правильно выполнить его установку, грамотное подключение и точную настройку.
Из этого устройства в течения дня производится забор воды и ее подкачка. В результате агрегат постоянно находится под влиянием рабочего процесса, в ходе которого он шумит и вибрирует. Этот момент следует учитывать, выбирая место для его установки.
Фото из Шаг 1: Подключение гидобака любого типа выполняется по аналогичной схеме. Сначала его готовим к подсоединению трубы Шаг 2: Переворачиваем вертикальную емкость дном кверху и плотно обматываем резьбу штуцера сантехническим льном Шаг 3: Навинчиваем на обмотанный льном патрубок угловой фитинг, требующийся для подсоединения водопроводной трубы Шаг 4: Если перед насосом не устанавливался обратный клапан, его ставим перед гидробаком, чтобы после отключения насосного агрегата вода не стекала обратно в выработку Шаг 5: Водопроводная труба вводится в дом через пробуренное в цоколе или фундаменте отверстие, в которое устанавливается металлическая гильза Вместе с водопроводной трубой в дом вводим электрокабель насоса, к которому после ввода подсоединяем конденсаторную коробку Шаг 7: На выходе из гидроаккумулятора располагаем манометр, фиксирующий показания давления в системе, и реле давления, реагирующее на эти показания, в соответствии с чем отключающее или включающее насос Шаг 8: К подключенному к фланцу гидробака угловому фитингу подсоединяем водопроводную трубу, затем тестируем систему на работоспособность и герметичность узлов Подготовка к подключениюПодмотка патрубка льномУстановка углового фитинга на патрубокТехнические устройства для работы гидробакаВвод водопроводной трубы в домВвод электрокабеля насосаМесто расположения реле давления системыПодключение водопроводной трубы
Правила установки гидроаккумулятора
Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема.
После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть гидробак, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости – демонтировать и разобрать агрегат.
Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Монтажную основу следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.
Как подключить устройство
Соединение гидроаккумулятора с водопроводом выполняют через специальный штуцер на пять выходов.
Именно через этот элемент к патрубку гидробака будут присоединены остальные элементы системы, а именно:
Штуцер может быть установлен как непосредственно на патрубок гидробака, так и на переходной элемент в виде жесткого шланга. Решение следует принимать исходя из того, в каком месте установлен гидробак и насколько удобно подключать к нему остальные коммуникации.
Манометр, реле давления и остальные элементы подключают с помощью резьбовых соединений. Разумеется, все они должны быть хорошо загерметизированы и уплотнены с помощью льняной нити, ФУМ-ленты или другого подходящего материала.
Чтобы подключить гидроаккумулятор к водопроводной системе, а также установить манометр и реле давления, используют специальный штуцер на пять выходов
Реле давления также следует подключить к сети и к насосу, который используется для подачи воды. Для этого под крышкой корпуса прибора имеется две пары контактов. Они обычно подписаны как “насос” и “сеть”.
Если таких отметок не имеется, а у мастера, который подключает реле, нет опыта выполнения электромонтажных работ, стоит попросить о консультации профессионального электрика.
В ходе проверки работы гидробака все резьбовые соединения проверяют на герметичность. Для этого достаточно ощупать патрубки штуцера и убедиться, что они остаются сухими. Если же течь обнаружена, следует провести повторные работы по уплотнению и герметизации.
Очень часто гидробак является частью насосной станции, в состав которой также входит поверхностный насос, манометр и реле давления.
Гидроаккумулятор в сочетании с поверхностным насосом чаще всего используют в виде укомплектованной насосной станции. Это практически готовый к установке агрегат, включающий и сам гидроаккумулятор, и реле давления, и поверхностный насос, и манометр.
Остается только подключить насос к источнику воды, а гидробак – к водопроводной системе дома. После этого необходимо обеспечить насосную станцию электропитанием, а также грамотно настроить реле давления.
Схематически подключение насосной станции можно представит в виде следующих шагов:
- Подготовить прочное основание в подходящем для монтажа месте.
- Установить насосную станцию на основание.
- Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.
- Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.
- Подключить к выходу штуцера трубу поверхностного насоса.
- К другому выходу подключить водопроводную трубу.
- Установить манометр и реле давления.
- Наполнить гидроаккумулятор водой.
- Проверить наличие/отсутствие течей в местах резьбовых соединений.
- Настроить реле давления.
Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы.
Процесс подключения гидроаккумулятора к системе водоснабжения с глубинным насосом выполняют по следующей схеме:
- Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)
- Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.
- Соединить патрубок гидроаккумулятора с одним из выходов штуцера.
- Установить манометр и реле давления.
- Подключить гидроаккумулятор к водопроводной системе дома.
При соединении гидробака с погружным насосом следует предусмотреть установку обратного клапана, который предотвратит отток воды в скважину при отключении насоса.
Эта схема позволяет понять порядок подключения гидроаккумулятора к сети водоснабжения с погружным насосом. Как и при монтаже насосной станции здесь необходим специальный штуцер (+)
Несколько важных нюансов
Для подключения гидроаккумулятора используют специальные гибкие переходники. Это способствует уменьшению влияния вибраций на водопроводную систему.
Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.
Чтобы уменьшить влияние вибрации, которая возникает при работе гидробака, рекомендуется использовать специальные гибкие подводы. Их размеры не должны быть меньше, чем диамер выхода, к которому выполняют подключение
Первичное заполнение бака водой надо выполнять очень медленно. Дело в том, что при длительном хранении резиновая мембрана, выполненная в виде груши, могла просто слипнуться.
Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент – перед подачей воды в гидроаккумулятор следует полностью удалить воздух из той части, в которую будет закачана вода.
Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением надо измерять давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Однако во время хранения на складе перед продажей утечка части этого воздуха – явление совершенно естественное.
Самый надежный вариант для таких измерений – обычный автомобильный манометр с подходящей шкалой градации, позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность весьма сомнительна.
Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.
Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации.
Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.

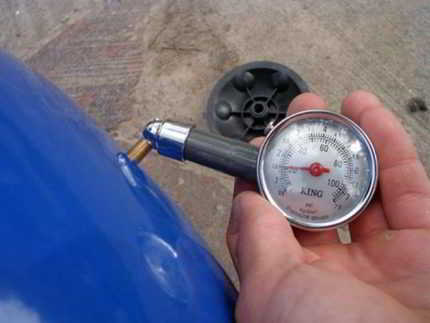

Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы
Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.
Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы. Таким образом, к давлению воздуха в пустом баке – 1,5 атмосферы – прибавляют эту разницу в 0,5-1,0 атмосферы.
Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

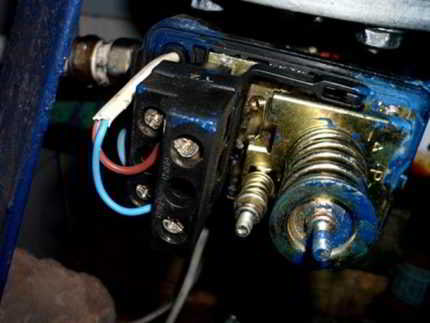

Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй – разницу между максимальным и минимальным давлением
После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.
Правила эксплуатации и ремонта
Подключить и настроить гидроаккумулятор правильно – это только половина дела. Чтобы устройство работало длительное время, его необходимо грамотно эксплуатировать, периодически выполнять профилактический осмотр и обслуживание.
Инструкции предписывают проводить профосмотр дважды в год, но практика показывает, что этого недостаточно. Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью желательно наблюдать за настройками реле давления, чтобы при необходимости исправить их.
Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.
Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.
Важная мера профилактики – проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток.
Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит , либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.
Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать
Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана – слабое место гидроаккумулятора. Со временем она изнашивается.
Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.
Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства
Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.
Выводы и полезное видео по теме
Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:
В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:
Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.
Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.
