Как самому сделать обогреватель из греющего кабеля

Для большинства самодельщиков попытка сделать обогреватель из греющего кабеля собственными руками — это не только интересный опыт, но и еще возможность относительно недорого собрать устройство, с помощью которого вполне реально обогреть небольшое помещение. Конструкция получается простой, и главное — достаточно надежной и безопасной, для того чтобы ее можно было оставлять включенной на длительный период времени.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

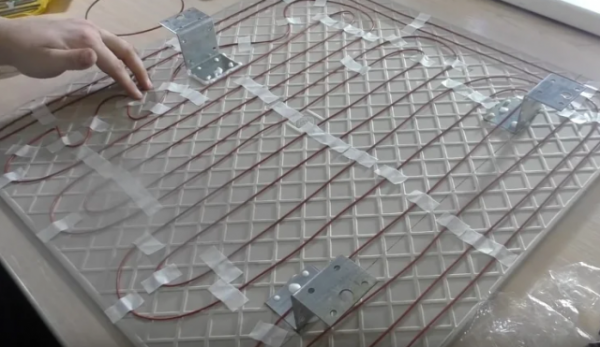

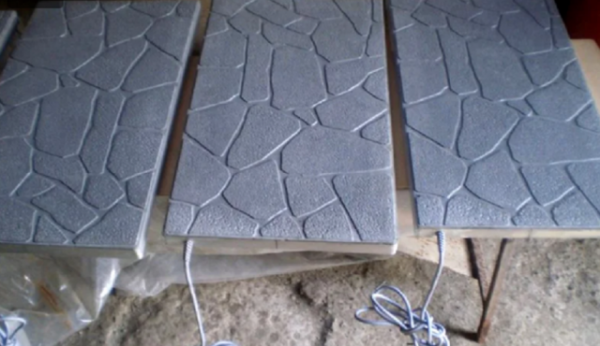

Самодельная плитка с греющим кабелем

Как работает греющий кабель

Сделать обогреватель из обычного медного или алюминиевого провода явно не получится. Стандартный кабель из двух–пяти жил имеет мизерное электрическое сопротивление, поэтому даже при очень сильном электротоке оболочка нагревается, далее следует оплавление изоляции и пожар.

Как вариант, можно сделать своими руками обогреватель из нагревательного кабеля. Это разновидность подогревающего устройства, выполненного в виде длинного гибкого шнура. В этом случае тепло выделяется на поверхности за счет рассеивания энергии электрического тока на проводнике высокого сопротивления или на графитовой матрице, впечатанной между двумя медными или алюминиевыми жилами.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

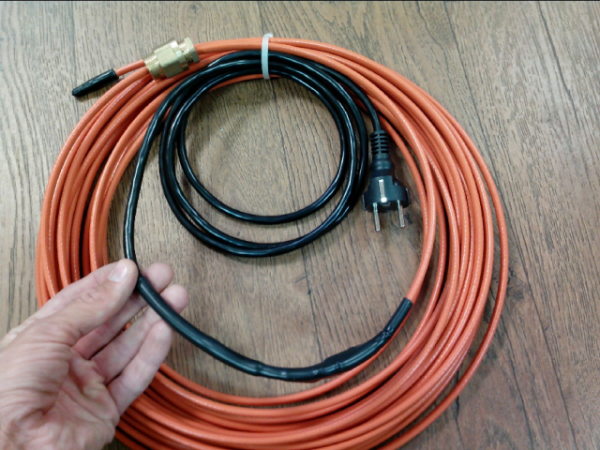

Многие модели могут напрямую подключаться в розетку

У таких кабельных обогревателей есть несколько существенных отличий:

  • Наличие мягкой термостойкой оболочки, обычно проводниковый обогреватель из термокабеля выдерживает нагрев до 200оС;
  • В комплекте используется датчик температуры и регулятор тока или количества выделяемого тепла;
  • Внутри греющего проводника-обогревателя имеется дополнительная изоляция, защищающая от влаги, армирующая сетка или слой, воспринимающий механическую нагрузку.

Важно! Как и в любом нагревательном приборе, в регуляторе для кабельного обогревателя имеется система контактов для подачи напряжения, заземления и контроля температуры. Это обязательные атрибуты безопасной работы кабельного нагревателя.

Можно, конечно, сделать самодельный обогреватель из греющего кабеля, что называется, «на глаз», без расчета и подключить к сети без автоматики. В теории опытный электрик вполне сможет сделать подобную самоделку, но на практике такой вариант либо быстро сгорает от перегрузки, либо греет из рук вон плохо.

В любом случае использование греющего кабеля для домашнего нагревателя — это уже современный подход к проблеме. Эффективность и безопасность такого устройства на порядок выше, чем у нихромовой спирали или у дорогущих и небезопасных галогеновых ламп. Поэтому сделать домашнюю самоделку — обогреватель из греющего кабеля будет наиболее дешевым и безопасным вариантом.

Виды греющих кабелей

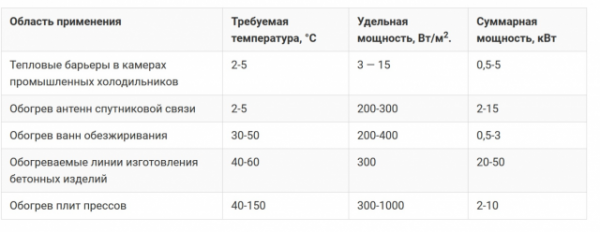

Системы подогрева с использованием низкотемпературных обогревателей широко используются при обустройстве теплых полов, оборудования локального обогрева спутниковых тарелок, и конечно, для защищенных систем обогрева промышленного оборудования, желобов и водостоков, труб водоснабжения и канализации.

Различают четыре основных типа кабельных нагревателей:

  • Полупроводниковый саморегулирующийся кабель. Используется для обогрева водосточных труб и желобов любых конструкций, контактирующих с влагой;
  • Резистивные кабеля применяются для прямого обогрева, чаще всего в устройстве теплых полов, подогрева деталей, требующих большого количества тепла;
  • Индуктивные кабельные обогреватели, наиболее простые и эффективные, передача тепла в окружающую среду происходит за счет электромагнитных волн и полей промышленной частоты, КПД достаточно высокий, но для того, чтобы выделялось тепло, требуется проводящая среда, например, вода или металл;
  • Карбоновые кабельные обогреватели. Относительно новая технология, в которой используется графитовое и углеродное волокно, проводящее ток.

Для самодельного плиточного обогревателя можно использовать практически любой из перечисленных. Оптимальный вариант зависит от мощности будущего обогревателя, его месторасположения и способа использования.

Устройство греющего кабеля

Сама керамическая плитка обогревателя нужна лишь для того, чтобы отводить и рассеивать тепло и защищать греющий контур от механических повреждений. Разумеется, не все перечисленные виды греющих кабелей одинаково удобны для изготовления самодельного обогревателя на основе керамической плитки. Прежде всего, из-за разной подводимой мощности и различного диапазона рабочих температур. Поэтому есть смысл более детально остановиться на том, как устроены кабельные обогреватели.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Саморегулирующийся обогреватель можно легко узнать по плоской структуре

Термокабель с эффектом саморегуляции

Обогреватель представляет собой две медные или алюминиевые жилы с никелевым покрытием, расположенные на небольшом расстоянии друг от друга. В промежутки между жилами и вокруг проводников запрессована проводящая масса.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

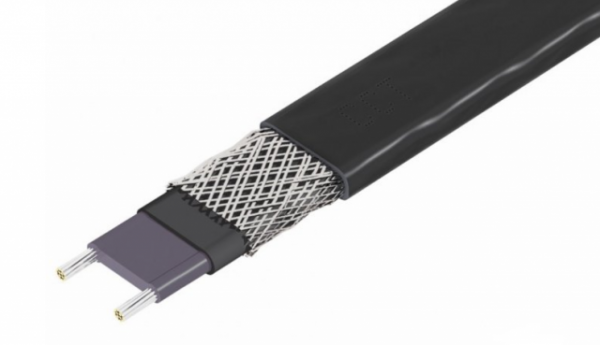

Устройство саморегулирующегося провода

Важным преимуществом подобной схема является наличие эффекта саморегуляции, то есть, сопротивление наполнителя меняется в зависимости от температуры окружающей среды. Чем выше температура обогревателя, тем больше сопротивление матрицы и меньше сила тока.

В результате нагреватель выделяет много тепла при низких температурах в пределах от -10оС и до +5оС. Греющий кабель примерно вдвое снижает тепловыделение при температуре воздуха свыше 5 градусов, и практически не греет по достижению 60-80оС.

Устройство греющего кабеля разрабатывалось прежде всего для необслуживаемых конструкций, установленных на крыше, в желобах, трубах, закрытых боксах, подземных коммуникациях.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

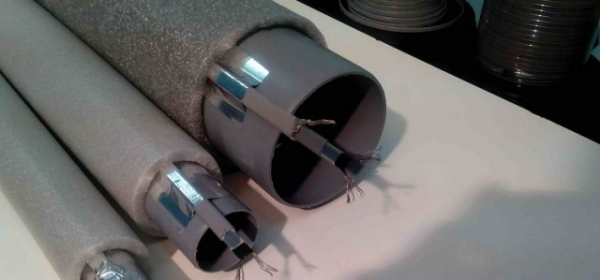

Подогрев канализации

Важно! В теории такой нагреватель можно выложить в любое не приспособленное место, подключить к регулятору и даже не интересоваться его состоянием, потери электроэнергии составят 100-150 Вт в сутки при положительной температуре воздуха.

С наступлением морозов тепловыделение нагревателя увеличится в несколько раз и составит не менее 30 Вт с метра длины. Если соблюдать правила укладки на кафельной плитке, то кабельный обогреватель получается достаточно долговечным и безопасным, риск короткого замыкания практически сведен к нулю.

Еще одним важным преимуществом матричного саморегулирующегося обогревателя является неограниченная длина кабеля. Напряжение питания подается на контакты каждой из жил. Поэтому можно отрезать необходимую длину провода, свернуть спиралью или волной и уложить на кафель или керамогранит.

Существенным недостатком саморегулирующихся греющих кабелей является их высокая стоимость. В среднем цена на метр провода в 3-4 раза выше, чем на остальные виды проводниковых обогревателей.

Кабельные обогреватели из сплавов

Конструктивно проводниковый нагреватель представляет собой две жилы, разделнные термостойкой вставкой и упакованные в одной силиконовой оболочке. Один провод выполнен из меди или алюминия, второй изготовлен из специального высокопрочного сплава по типу нихрома.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Структура резистивного греющего кабеля

Такая конструкция обеспечивает очень высокую надежность и работоспособность обогревателя, при этом не требуется протягивать дополнительные линии электропроводки для того, чтобы подключить контакт нихромовой жилы с противоположного конца.

Самые простые резистивные греющие кабеля — это просто тонкая нихромовая спираль, упакованная в силиконовую оболочку. Такой обогреватель укладывают стационарно на металлические и токопроводящие конструкции. В противном случае приходится прокладывать дополнительный кабель или жилу для подключения к сети. Несмотря на дешевизну и простоту устройства, это не самый лучший вариант для изготовления самодельного обогревателя из греющего кабеля и керамической плитки.

Индуктивные системы

Греющие системы, использующие переменное электромагнитное поле, изготовлены из тонкой медной проволоки, намотанной подобно трансформаторной катушке на эластичную и прочную сердцевину. При прохождении электрического тока вокруг обогревателя создается магнитное поле, которое легко разогревает контактирующие с оболочкой лед, воду, снег. Данная схема идеально подойдет для обустройства подогрева ступеней крыльца.

Чтобы изготовить обогреватель из греющего кабеля и керамогранита, потребуется покрыть поверхность плитки проводящим слоем лака, фольгой, гальваническим никелем. Нагреватель получится очень надежным и эффективным, но сам технологический процесс оказывается достаточно сложным для воспроизведения в домашних условиях.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Карбоновые кабель-нагреватели

Относительно новый тип греющего провода. По сути, это несколько проводящих карбоновых или углеволоконных жил, упакованных в оболочку из термостойкого силикона. Внутреннее содержимое такого устройства похоже на начинку саморегулирующегося кабеля, разница лишь в том, что внутри находится не пара металлических проводников, а углеродная основа.

Материал очень легкий, пластичный, по заверениям производителей, один провод способен выдержать 10000 изгибаний без обрыва изоляции и греющей жилы.

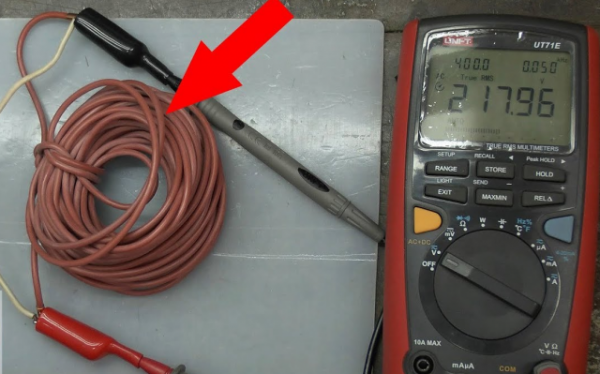

К сведению! Метр погонный карбонового обогревателя имеет сопротивление, равное 33 Ом. Это позволяет очень легко рассчитать требуемую длину термокабеля для проектирования нагревателя конкретной мощности.Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Карбоновый подогрев стен

Преимущества использования кабельного нагревателя

На первый взгляд, самоделка из греющего кабеля и керамогранитной плитки выглядит достаточно примитивно и неубедительно. На самом деле подобное решение очень удобно для тех, кому важна в первую очередь надежность и эффективность обогрева. К плюсам самодельного кабельного нагревателя можно отнести следующее:

  • Простота изготовления, собрать простейшие нагреватели можно в домашних условиях, что называется, на коленке;
  • Высокая эффективность обогрева. Одна плитка в состоянии выдать не менее 200 Вт тепловой энергии, что сравнимо с теплоотдачей промышленных керамических, настенных и потолочных обогревателей;
  • Простой ремонт и обслуживание. Для того чтобы отремонтировать кабельный обогреватель, достаточно лишь определить место повреждения, обрезать и срастить контакты.

Но наиболее важным преимуществом можно считать очень высокую надежность греющего кабеля. Отсутствие контакта греющей поверхности с кислородом воздуха и водой обеспечивает высокий ресурс обогревателя. И даже в случае возникновения ЧП, например, уронили или разбили плитку, ничего катастрофического не произойдет.

Можно будет просто перенести греющий кабель на новую керамическую основу.

Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

Как самому сделать обогреватель из греющего кабеля
Как самому сделать обогреватель из греющего кабеля

Заключение

Обогреватель из греющего кабеля и керамической плитки получается достаточно надежным и удобным в пользовании. Если нужно периодически быстро прогревать помещение, лучше всего использовать углеволоконный кабель, с обязательным выводом на регулятор температуры. Для постоянного подогрева помещения можно использовать саморегулирующийся кабель, он обойдется дороже, но в результате позволит сэкономить некоторую часть электроэнергии.
