Как сделать электрический теплый пол под плитку своими руками. Видео. Какой лучше.

Болезнь проще предотвратить, чем лечить – об этом знают абсолютно все. Поэтому здоровью следует уделять особое внимание. Но заболеть можно не только выйдя на улицу или посетив какое-либо общественное заведение. Пройдясь босиком по холодному полу, тем более по керамической плитке, легко, даже не выходя из дома, подхватить простудное заболевание. Конечно, если вооружиться шерстяными носками и тёплыми комнатными тапочками, этого можно избежать. Но как заставить маленького сорванца кутаться так же?

Такую проблему можно решить очень просто: достаточно оборудовать жилое помещение тёплыми полами.

Виды тёплых полов

Существует два вида тёплого пола:
1. водяной;
2. электрический.

В первом случае теплоносителем является вода. Поэтому такой способ утепления применяется только в частных домах, так как отсутствует риск затопления соседей.

Вторая разновидность более универсальна. Она подойдёт как для загородного особняка, так и для городской многоэтажки.

Электрический тёплый пол, в свою очередь, подразделяется на несколько видов:
— инфракрасный (плёночный);
— кабельный;
— кабельный, оснащённый армирующей сеткой (нагревающие маты).

Как сделать электрический теплый пол под плитку своими руками. Видео. Какой лучше.

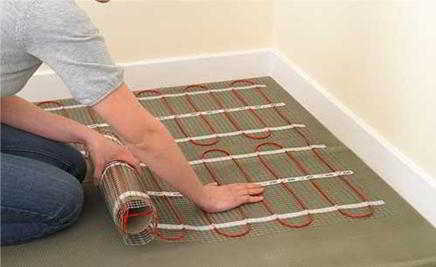

Система «тёплый пол», состоящая из нагревающих матов

Выпускается нагревательный кабель двух видов:
1. резистивный (равномерно выделяющий тепло). Он бывает одножильным или двужильным и характеризуется постоянным сопротивлением;
2. саморегулирующийся (многожильный). Он практически полностью исключает риск возникновения местных перегревов.

Подготовительные работы

Планируя обустроить дом электрическими тёплыми полами важно правильно подобрать их разновидность. Если в дальнейшем пол будет оформляться керамической плиткой, то выбирать придётся между двумя последними видами, однако более удобными и простым в укладке всё же будут нагревающие маты.

Первым и очень важным этапом являются подготовительный, включающий в себя следующие виды работ:
1. планирование (определение тех поверхностей пола, которые будут покрыты нагревательным кабелем).

Важно: при разработке плана укладки кабеля, зоны, находящиеся в непосредственной близости от отопительных приборов, занятые мебелью, тяжёлой бытовой техникой, следует оставлять неутеплёнными. Это связано с тем, что все части резистивного нагревательного кабеля в рамках одного контура прогреваются одинаково. В случае чрезмерного его перегрева или нагружения из-за установки мебели вся система может выйти из строя.

Готовый план укладки тёплого пола позволит определить мощность. Рассчитать её можно, перемножив значение удельной мощности на суммарную площадь помещения, которая в дальнейшем будет занята электрическим тёплым полом.

Величина удельной мощности для разных типов помещений будет существенно различаться:
— жилые помещения – 125 Вт/м2;
— прихожая – 150 Вт/м2;
— ванная комната, туалет – 180 Вт/м2;
— балкон, лоджия, терраса – 200-250 Вт/м2.

Определив суммарную мощность всех утепляемых участков помещения, следует удостовериться, справится ли электрический ввод с такой нагрузкой. Возможно, потребуется замена предохранителя-автомата;

2. подготовка поверхности, которая может включать демонтаж старой стяжки, очистку поверхности от строительного мусора и, при необходимости, дополнительное выравнивание пола;
3. нанесение разметки согласно разработанному ранее плану укладки кабеля;
4. определение места расположения терморегулятора. Чаще всего его монтируют на высоте не более 1 м над уровнем пола. В выбранной области высверливается отверстие, к которому подводится заземление, фаза и ноль. Далее вниз перпендикулярно полу штробится неглубокий паз;

Как сделать электрический теплый пол под плитку своими руками. Видео. Какой лучше.

Пример расположения терморегулятора

5. укладывание слоя гидроизоляции (для этого применяют полиэтиленовую плёнку) с 10 см нахлёста на стены;
6. приклеивание демпферной ленты, компенсирующей изменение размеров напольного покрытия в результате перепада температур;
7. монтаж слоя теплоизоляции. Если утепляемое помещение располагается на первом этаже, то в качестве утеплителя лучше использовать пенофол толщиной 2-5 см.

Важно: при укладке утеплителя фольгированная его часть должна быть обращена в сторону помещения.

Если утепление пола производится в неотапливаемом помещении (на балконе, лоджии, веранде, террасе), то в качестве теплоизолирующего материала следует использовать минеральную вату;

8. формирование ровного слоя бетонной стяжки.

Монтаж электрического тёплого пола

Утепляя пол подобным образом, необходимо запастись следующими материалами:
1. системой «тёплый пол», которая может состоять из нагревающих матов или из изогнутого нагревательного кабеля, армирующей сетки и специальной клейкой ленты;
2. терморегулятором;
3. термодатчиком;
4. соединительными проводами;
5. системой защиты УЗО;
6. заземляющим медным кабелем;
7. креплениями.

Прежде чем приступать к укладке тёплого пола необходимо тщательно изучить входящую в комплект поставки инструкцию. Также лучше не переоценивать свои возможности. Если знаний и навыков в этой области действительно достаточно, тогда стоит пробовать.

Работы по утеплению пола будут производиться в следующей последовательности:
► При помощи тестера проверяется величина сопротивления электрического кабеля. Отклонение от паспортного значения не должно превышать 10 %. Невыполнение данного условия указывает на возможные обрывы в системе.

► В заготовленное ранее отверстие в стене устанавливается терморегулятор.

► При помощи медного провода производится заземление армирующей сетки и терморегулятора (это особенно важно при утеплении ванной или бани). Устанавливается УЗО.

► Согласно разработанному ранее плану укладываются и последовательно соединяются между собой нагревательные маты.

Как сделать электрический теплый пол под плитку своими руками. Видео. Какой лучше.

Укладка нагревающих матов на бетонную стяжку

Место соединение нагревательного кабеля с питающим проводом должно остаться на полу в 10-15 см от места штробления. В дальнейшем оно скроется под слоем стяжки или плитки. Однако на плане квартиры следует сделать соответствующие пометки.

► В полученное путём штроблением отверстие в стене укладывается гофрированная трубка, в которую заранее был установлен соединённый с терморегулятором термодатчик. Данное устройство должно располагаться между двумя последовательными витками нагревательного кабеля и напрямую контактировать с поверхностью пола. От выполнения данных условий зависит достоверность выдаваемых им значений температуры, указывающих на степень нагрева пола.

► После окончательной установки нагревательных элементов производится пробное включение готовой отопительной системы. Проверяется сопротивление электрического кабеля. Все его части при этом должны прогреваться равномерно.

► В случае положительных результатов испытаний термодатчик снимается на время проведения ремонтных работ.

► Производится укладка керамической плитки.

Как сделать электрический теплый пол под плитку своими руками. Видео. Какой лучше.

Укладка керамической плитки поверх нагревательных матов

Выполнив монтаж тёплого пола самостоятельно, можно ощутимо сэкономить. При этом «погода в доме» заметно улучшится.

Видео по теме: Монтаж электрического теплого пола
