Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

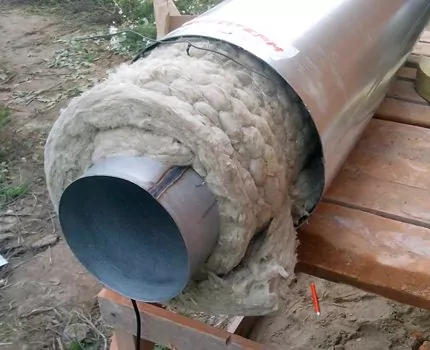

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Фото из К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев Шаг 1: Приваривание патрубка к вершине печкиШаг 2: Сборка дымового каналаШаг 3: Вывод дымохода буржуйки наружуШаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.
  • Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

    Рекомендации по выбору трубы для буржуйки

    Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

    Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

    Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

    Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

    Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

    Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

    Фото из Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца Дымовой канал последовательно собирается из частично подготовленных к монтажу участков С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража Шаг 1: Установка гофры вместо трубыШаг 2: Герметизация узлов подсоединенияШаг 3: Подбор компонентов для сборки дымоходаШаг 4: Фланцевое соединение патрубка с печкойШаг 5: Использование фланцев в рядовых соединенияхШаг 6: Применение паронитовой прокладкиШаг 7: Сборка дымокого канала из старых трубШаг 8: Обустройство проходки с помощью фланца

    Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

    Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

    Фото из Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности Кирпич для дымоходаМеталлическая трубаБуржуйки на отработанном маслеДымоход для буржуйки в помещении

    Рекомендуем вам также ознакомиться с более полной информацией по выбору трубы для дымохода.

    Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

    Инструктаж по сооружению дымохода

    Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

    Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

    Этап #1 – сборка дымохода

    Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

    Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

    Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

    Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

    В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

    Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

    В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

    Этап #2 – выполнение замеров

    На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

    Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

    Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

    Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

    Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

    Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты для крепления труб или сварка для соединения всех комплектующих в единую конструкцию дымохода.

    Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

    Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.
  • От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

    Этап #3 – монтаж всех составляющих конструкции

    Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

    Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

    Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

    Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

    Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

    Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

    Фото из Буржуйка и дымоход должны стоять удаленно от стены, чтобы при работе печки не пострадали стены Для изоляции можно использовать асбестовый шнур, который обладает достаточной жаропрочностью, чтобы выдержать высокую температуру Для соединения между собой всех элементов конструкции дымохода можно использовать сварку. Главное, не прожечь дыры в трубах Для изоляции на крыше можно купить готовое изделие – блок-флеш. Это удобная гидроизоляция, которая защитит не только от попадания воды, но и обладает повышенным уровнем жаропрочности Буржуйка и дымоход стоят удаленно от стеныАсбестовый шнур для изоляцииСваркадля соединения элементов дымоходаБлок-флеш для изоляции

    Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

    Фото из Перед установкой флеш-мастера на дымовую или вентиляционную трубу с его телескопической верхушки срезают окружность, диаметр которой на 2 см меньше диаметра трубы Для того чтобы «юбка» флеш-мастера точно повторила конфигурацию кровли, ее как бы прижимают к рельефу покрытия По линии прилегания «юбки» флеш-мастера обрабатывают его силиконовым герметиком с тыльной стороны и наносят линией на покрытие После того как герметик «схватится», флеш мастер крепится саморезами с термошайбами и подходящими по цвету к кровле или к «юбке» шляпками Шаг 1 : Установка флеш-мастера на дымоходШаг 2: Обеспечение полного прилегания «юбки»Шаг 3: Герметизация линии прилегания силикономШаг 4: Прикручивание флеш-мастера саморезами

    Этап #4 – проверка системы

    Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

    Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

    В качестве искрогасителя можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

    Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

    Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению дефлектора на дымоход.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

    Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

    Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

    Особенности обслуживания дымохода

    Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

    Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

    Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

    Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

    Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

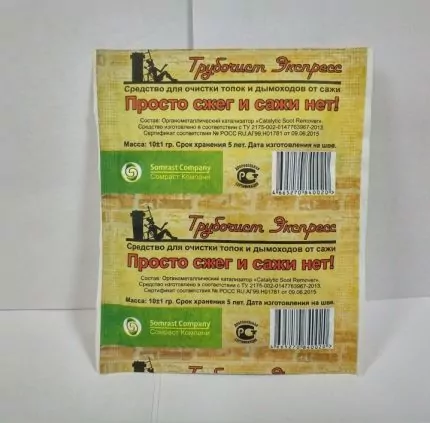

  • Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

    В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

    Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

    Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

    Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

    Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

    Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

    На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

  • Как проводится чистка дымохода от сажи: как грамотно почистить дымовой канал
  • Средства для чистки дымоходов: чем лучше всего прочистить дымоход от сажи
  • Полено «Трубочист» для чистки дымоходов: состав средства и правила применения + отзывы владельцев
  • Выводы и полезное видео по теме

    Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

    Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

    Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

    Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

    Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

    Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

    Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

    Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.
