Современное высокотехнологичное оборудование настолько же сложно в производстве, насколько просто и удобно в монтаже и использовании. К примеру, технология изготовления оборудования для устройства теплых полов далеко не проста. А вот как сделать теплый электричесикй пол своими руками из готовых деталей, разобраться вполне возможно.

На сегодня распространены два основных вида теплых полов:

водяные
электрические.

Водяной теплый пол — это уложенные в полу трубы, по которым циркулирует подогретая вода. Тут ситуация обратная сказанному в начале статьи: технологическая простота самого оборудования требует высокого профессионализма монтажников, дорогих и сложных инструментов.

Водяной теплый пол

А вот, об электрических полах и о том, как сделать теплый электрический пол возможно и своими руками и пойдет речь. Рассмотрим, что он собой представляет, как работает, как монтируется. Обозначим «подводные камни», которые могут встретиться при монтаже тёплого электрического пола.

Прежде же чем рассматривать, как сделать теплый электрический пол, определимся, какие они бывают. По виду укладки можно выделить системы:

с прокладкой одиночного кабеля;
состоящие из специальных матов (в основе их так же кабель, но более тонкий,  закрепленный на специальной защитной сетке);
пленочные нагреватели.

Одиночный кабель лучше подходит для пола в помещениях сложной формы, а так же в тех случаях, когда теплый пол является единственным элементом обогрева помещения. Маты чаще используются в качестве дополнительного источника тепла.

Оновные виды теплого электрического пола

Кроме того, пол на основе матов, можно сделать заметно тоньше, поэтому выбирая как сделать электрический теплый пол под плитку своими руками, чаще используют именно их.

Что касается пленочных нагревателей, они используются как системы повышения комфортности и укладываются непосредственно под финишное покрытие пола. В отличие от кабельного пола, это скорее нагревательный прибор необычной формы, чем часть конструктива помещения.

Проектирование теплого электрического пола

Чтобы определить, как правильно сделать теплый электрический пол сначала нужно произвести некоторые не сложные расчёты и разработать проект.

Схема устройства теплого пола

В первую очередь определяют площадь, на которой будут расположены нагревательные элементы. Для этого на плане комнаты размечают места занятые стационарной мебелью, оборудованием, бытовой техникой и т. п. Эти площади вычитают из общей площади комнаты, полученный результат и будет рабочей площадью теплого пола.

Рекомендую:  Уменьшение размера приямка под котёл

Основная причина такого разграничения лежит в отсутствии нормального движения воздуха под мебелью и оборудованием, что затрудняет нормальную отдачу тепла кабелем и может вызвать его порчу. Устройство теплого пола в таких местах не допускается!

Определение мощности и длины кабеля

Для упрощения расчетов при устройстве теплых полов в жилых помещениях пользуются следующими соображениями затрат по мощности:

100-120 Вт/м2 — нагрев пола осуществляется лишь для повышения комфорта;
120-150 Вт/м2 — теплые полы выполняют функцию дополнительного отопления (к примеру с традиционным водяным);
150-200 Вт/м2 —  теплый пол единственно используемый отопительный прибор.

Полноценное отопление, использующее все преимущества теплого пола должно занимать как минимум 70% площади помещения.

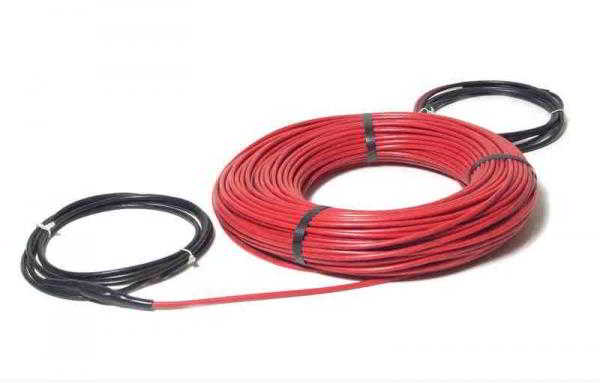

Кабель теплого электрического пола

Определится с необходимой длиной кабеля (площадью нагревательных матов), зная мощность, можно непосредственно в магазине, где будет приобретаться оборудование. Существуют и Интернет — сервисы, позволяющие сделать это без особых проблем.

Ограничения при устройстве теплого электрического пола

При раскладке нагревательного кабеля, кроме запрета размещения под сплошными элементами нужно учитывать что:

а) расстояние между витками кабеля должно быть не менее 75 мм;

б) кабель не должен пересекать коммуникации проложенные в полу (в таких случаях, используют несколько секций кабеля или матов);

в) от  кабеля до стен должно быть не меньше 50 мм;

г) от витков кабеля до других нагревательных приборов (в т. ч. стояков центрального отопления) должно быть не менее 100 мм;

д) одна и та же нагревательная секция не должна располагаться под покрытиями и на основаниях различного типа (скажем на бетонной основе и стяжке из ЦСП).

Схема укладки теплого электрического пола

Перед тем как сделать теплый электрический пол, нужно нарисовать схему укладки нагревательного провода с указанием места подключения (рис. 1). Такая схема необходима для точного и качественного монтажа.

Рассчитывая схему укладки кабеля, для определения расстояния между витками можно пользоваться формулой: Ш=100* П/ДК.

Где,  Ш — шаг в см., 100 к-т пересчета, П — площадь занимаемая обогревателем, ДК — длина кабеля.

Подготовительные работы. Основание

До начала укладки, основание очищают от пыли и мусора, при необходимости выравнивают.

Далее укладывают теплоизоляцию и экран, отражающий ИК-излучение. Задача теплоизоляции и экрана – обеспечить рациональный расход энергии, то есть исключить затраты тепловой энергии на нагрев строительных конструкций перекрытия и нижележащего пространства. Направить все вырабатываемое тепло в обогреваемое помещение.

Рекомендую:  Как выбрать масляный радиатор

В качестве теплоизоляции могут применяться полужесткие минераловатные плиты, пенополиуретан (в т. ч.   напыляемый. ИК экран выполняется укладкой специальной пленки, а чаще с помощью теплоизоляционных материалов совмещенных с таким экраном  (фольгоизол, пенофол, и т. п.).

Толщина теплоизоляции зависит от пространства под полом. К примеру, если сделать теплый электрический пол под плитку требуется на лоджии, балконе или галерее, где снизу под плитой перекрытия открытое пространство,  слой утеплителя может составлять десятки сантиметров. Над отапливаемыми помещениями достаточно тонкой подложки с ИК экраном.

Терморегулятор и тепловой датчик

Ответственный этап устройства теплого пола – установка терморегулятора.

Его задача включить нагрев при падении температуры пола ниже установленной и выключить при достижении желаемой. Для этого используют тепловой датчик, помещенный в защитный чехол из гофрированного рукава или (лучше) металлопластиковой трубки диаметром 16 мм. Конец чехла должен плотно закрываться от попадания раствора при укладке плитки или выравнивающей стяжки.

Датчик помещается на равном удалении от нагревательного кабеля, по возможности ближе к поверхности пола, не допуская резких перегибов трубки, чтобы при необходимости его можно было заменить, не разбирая покрытие.

Терморегулятор располагают в любом удобном месте, единственное ограничение по расположению – расстояние до пола должно быть не менее 30 см. Монтируется терморегулятор в стандартную коробку для розетки и подключается к питанию от общедомовой сети.

Установка нагревательных элементов

Для начала рассмотрим, как сделать тёплый пол под плитку (для чего, обычно, используют маты).

Маты укладываются в соответствии со схемой и крепятся небольшими порциями клеящего состава для плитки, либо иными способами, обеспечивающими фиксацию, достаточную для выполнения дальнейших операций.

После окончания монтажа и проверки, поверх матов можно сразу выполнять укладку плитки на пол.

Монтаж отдельного кабеля несколько сложнее. Для его фиксации в нужном положении обычно используют специальную ленту из тонкого металла. На ленте с шагом 2,5 см просечкой сделаны отгибающиеся крепления, позволяющие надежно зажать кабель диаметром до 8 мм.

Ленты крепят к основанию, перпендикулярно укладке кабеля, на 50-70 см друг от друга с помощью гвоздей «быстрый монтаж».

Подключение теплого пола к сети

После окончания монтажа проверяем электрическое сопротивление датчика и кабеля на соответствие паспортному. Зачищенные концы кабеля лудят.

Провод идущий от защитного экрана (обычно желто-зеленый) подключается к заземлению, а при отсутствии линии земли, к нулевой клемме (что нежелательно).

Рекомендую:  Тёплый водяной пол от газового котла

Экранирование кабеля теплого пола выполняют для устранения электромагнитного излучения. И хотя величина его незначительна, и вряд ли даже без экрана эл. полы причинят какой-то вред, но поскольку длительное воздействие повышенного эл. магнитного фона на организм изучено недостаточно, требованиями ПУЭ подобная мера признана обязательной.

Установив терморегулятор на минимальный нагрев, смонтированный пол включают на одну — две минуты  (должна загореться контрольная лампочка терморегулятора, а кабель стать теплым). Только убедившись, что все в порядке, питание отключают и переходят к работам по дальнейшему устройству пола.

Заключение

Вот, по сути, и все, о том, как сделать теплые электрические полы. В заключение несколько важных моментов:

Нельзя включать систему подогрева до полного схватывания защитной стяжки или клеящего состава плитки (для цементных стяжек это 28 суток, время полного твердения клея для плитки уточните в инструкции клеящего состава).
При необходимости работ связанных с забивкой анкеров или сверлением отверстий в помещениях, где смонтирован теплый пол, предварительно убедитесь в отсутствии в этом месте нагревательного кабеля, его ремонт довольно трудоемок.
Проследите, чтобы схема фактической укладки кабеля была внесена в прилагаемый к оборудованию паспорт. Если это не сделано гарантия производителя не будет действительна.
