В работе цветомузыкальных установок используется принцип управления источниками света с помощью частотного преобразования музыки. Цветовая система при этом соответствует основным музыкальным параметрам.
Чтобы получить цветовые эффекты используют минимум три разных цвета. Как правило обходятся синим, зеленым, красным. Они, смешиваясь в разных сочетаниях, времени свечения, способны влиять на атмосферу веселья.
Звуковой сигнал на входе разделяются на три канала: высокой, средней и низкой частоты. Им соответствует свой цвет – синий, зеленый, красный. Разделением занимаются RC и LC-фильтры, которые устанавливают и настраивают в цветомузыкальной системе, использующей светодиоды.

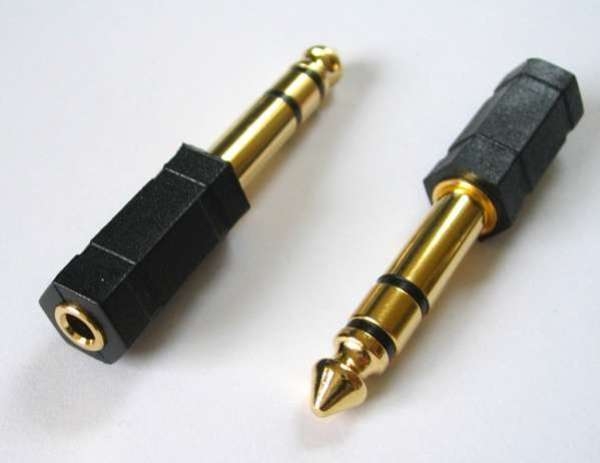

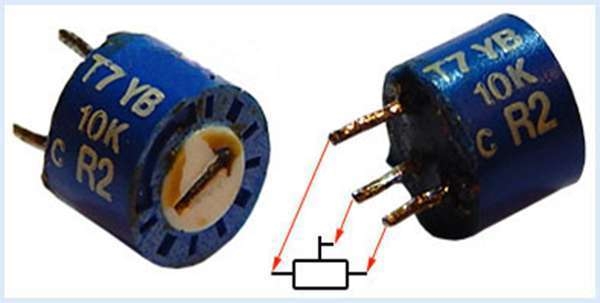

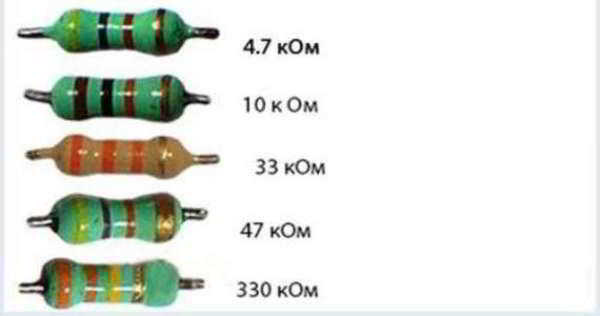

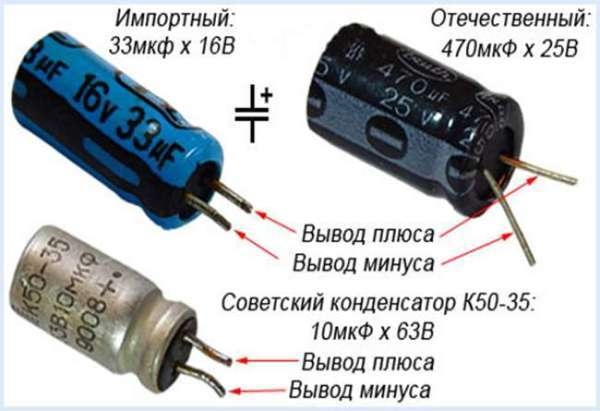

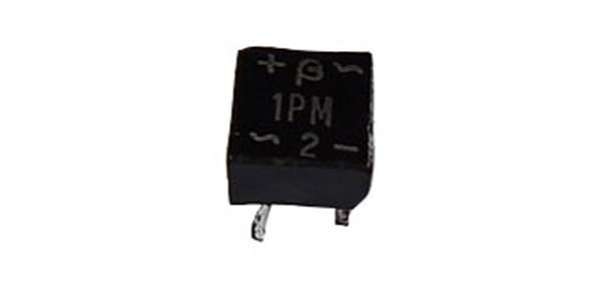

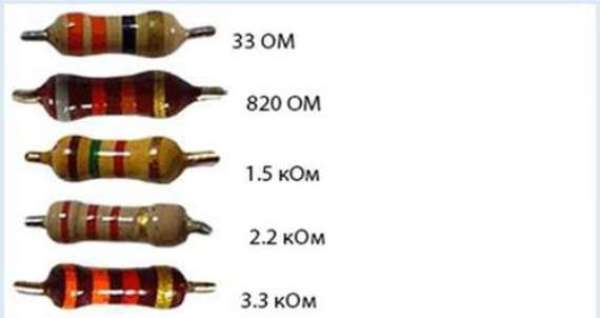

Чтобы изготовить цветомузыку, понадобятся постоянные резисторы, обладающие мощностью 0,125…0,25 Вт, сопротивлением 33…330000 Ом. Кроме того, нужно запастись: R3 и подстроечными резисторами (последние любого типа); конденсаторами любого типа на рабочее напряжение более 10, 16 и 25 В; диодным мостом, рассчитанным на рабочий ток примерно 200 мА и напряжение 50 В; светодиодами синего, зеленого, красного свечения (по шесть штук на один канал); транзисторамиVT1, VT2; пятивольтовым стабилизатором напряжения; трехконтактным разъемом «джек»; трансформатором с соответствующими параметрами напряжения.

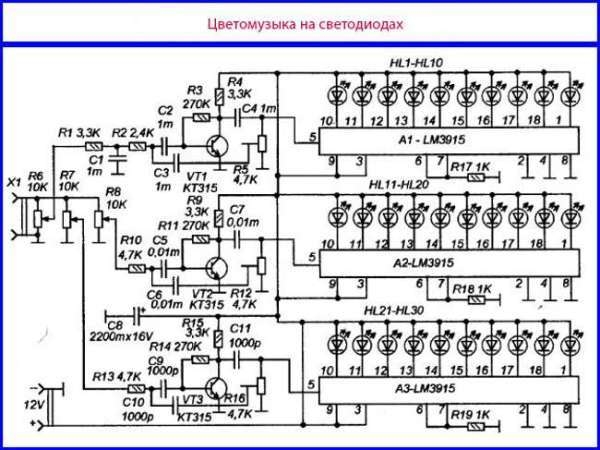

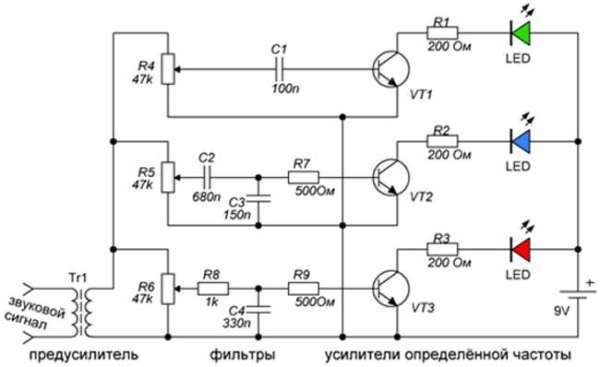

Сделать цветомузыку можно по нескольким рабочим схемам. Самый простой вариант представлен усилителем и тремя каналами для обработки частоты. Схема снабжается трансформатором, но если уровень выходного сигнала способен открыть светодиоды, то его можно и не использовать. В варианте имеется три регулировочных резистора. Транзисторы подходят любые, которые передают больше половины тока.

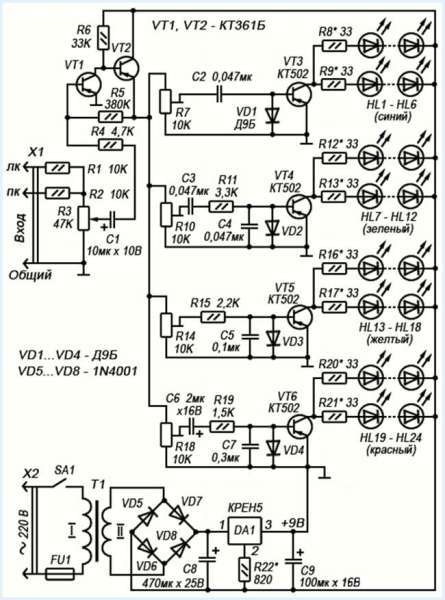

Во втором варианте светодиоды используются любого типа. Основное требование к ним – сверхяркость, разное свечение. Сигнал от источника попадают в систему через вход. Далее следует суммирование сигналов каналов и направление их на три переменных сопротивления. Последние регулируют в каждом канале уровень сигнала, которые после попадают на фильтры. После все поступает на светодиоды.
Для изготовления простейшей цветомузыки понадобятся светодиоды, имеющие размер 5 мм. Нужно также запастись: кабелем от наушников; батареей на 12 В. Нужентранзистор КТ817,несколько проводов; куски оргстекла; клей.

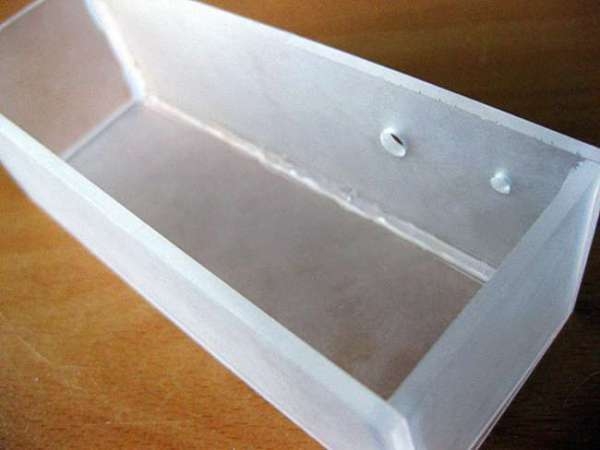

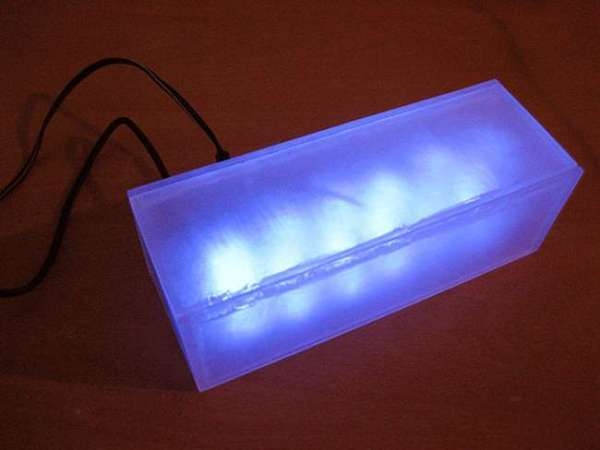

Вначале делают, используя клей, прямоугольный корпус из оргстекла. Количество светодиодов, которые необходимо разместить в коробе рассчитывается путем деления напряжения батареи (12 В) на то, на котором работают светодиоды. Если последнее 3 В, то число светодиодов равняется 4.
Зачищают провод от наушников. Из трех его проводников используют один будет общим, один — обслуживающий правый или левый канал. Третий проводник изолируют.

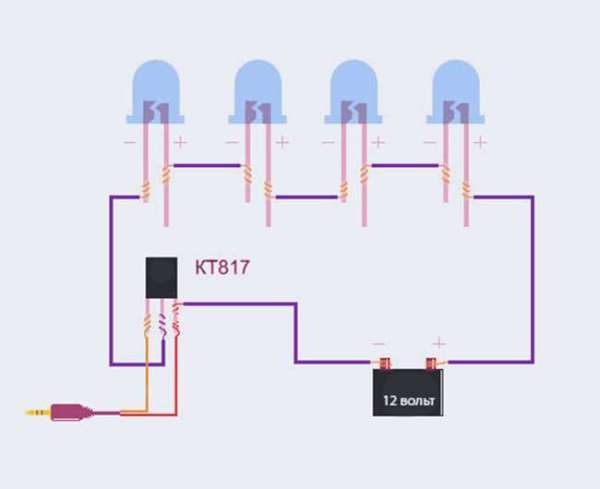

Светодиоды соединяют между собой последовательно. Их общий «минус» крепят к среднему выходу транзистора; «плюс» — к «плюсу» батареи (12 В). Провода от наушников подсоединяют к оставшимся выходам транзистора. Один из последних проводом соединяют с «минусом» батареи.
После сборки схему размещают внутри корпуса, который накрывают крышкой. Выход проводов от наушников делают через отверстие в стенке. Цветомузыка готова.
