Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Торчащие из стен трубы способны испортить любой интерьер. Особенно неприглядно они смотрятся в ванной: слишком уж их там много. Скрыть их можно несколькими способами, каждый из которых мы и рассмотрим в этой статье. Итак, давайте разберёмся как спрятать трубы в ванной в стену.

Штробирование стен

Идеальным вариантом является сокрытие водопроводных труб в штробы (выбитые борозды в стене). Однако мало кто знает, что в несущих стенах допускается лишь вертикальное штробление не глубже залегания связующей арматуры (нарушение ее целостности не допускается). Горизонтальные же штробы способны существенно ослабить прочность стены, поэтому они категорически запрещены. Недопустима и прокладка труб в железобетонных межэтажных перекрытиях.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Горизонтальное штробирование стен допускается лишь в том случае, если стена не является несущей

Можно, конечно, попытаться проделать несколько небольших горизонтальных отверстий на небольшую глубину (ведь несущая стена окружена 3-сантиметровым защитным слоем бетона). Но, чтобы оградить себя от серьезных штрафов, лучше не рисковать.

Не следует забывать, что в штробы можно закладывать не все виды труб. Для исключения возможных протечек (и судебных тяжб с соседями) не следует закладывать в штробы:

• металлические трубы (кроме медных);
• любые резьбовые соединения.

Перед началом любой прокладки труб в стены следует сделать схему их месторасположения, чтобы в случае аварии их можно было максимально быстро обнаружить место их заложения. Обязательно следует обеспечить свободный доступ и к запорным кранам и счетчикам. Даже в том случае, если их закрывают гипсокартоном или пластиковыми панелями, следует предусмотреть дверцы (ревизионные люки) для осмотра и обслуживания.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

К водопроводным счетчикам и запорным кранам обязательно должен быть обеспечен свободный доступ

Важно! Во избежание просачивания конденсата перед закладкой в штробы необходимо обмотать трубы любым гидроизоляционным материалом.

Штробирование – весьма трудоемкий процесс. Небольшие выемки для нескольких труб можно проделать болгаркой или перфоратором. Для пробивания же крепких бетонных стен, чтобы не нервировать соседей (а в случае их жалоб в соответствующие органы при пробивании несущих стен бесконечных проверок просто не избежать), лучше пригласить специалистов. С помощью штробореза (инструмента для нарезания борозд в стенах) они проделают нужные вам отверстия в стене в минимально короткие сроки.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Штробирование перфоратором

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Штроборез

Важно! Так как полипропилен способен расширяться под действием повышенных температур, для закладки изделий из такого материала следует делать штробы на 10-12 мм больше диаметра трубы.

После укладки труб все пробитые в стене борозды тщательно заделываются песчано-цементным раствором без образования пустот, которые могут снизить прочность стены.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Заделка песчано-цементным раствором

Каркас для короба из гипсокартона

В случае протечки труб снять лист гипсокартона и устранить неполадку гораздо легче, чем выдалбливать бетон. Именно поэтому способ сокрытия коммуникации листами гипсокартона с последующей наклейкой плитки наиболее распространен.

1. Для начала следует определить размеры будущего короба и продумать размещение и размер ревизионных люков.

2. После соответствующих замеров с помощью отвеса или уровня к полу, стене или потолку (в зависимости от месторасположения короба) с помощью специальных дюбелей крепятся направляющие профили (существует несколько видов профилей для гипсокартона, нужный нам профиль П-образной формы имеет маркировку UD). Крепление профилей дюбелями производится через каждые 10 см.

3. Во избежание проблем при дальнейшей укладке кафеля профили устанавливаются строго горизонтально и вертикально. Не следует допускать даже небольших отклонений.

Важно! Чтобы конденсат, собирающийся на трубах, не повредил гипсокартон, при разметке следует предусмотреть небольшой отступ 2-3 сантиметра.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Профиль UD (направляющий)

4. Перед креплением профилей к полу, стенам или потолку для уплотнения к ним крепится резиновая самоклеющаяся лента.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Крепление самоклеящейся ленты

5. Для выравнивания стен направляющие крепятся с помощью прямых подвесов. Слишком длинные полосы подвесов можно отогнуть в сторону или обрезать.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Крепление профилей с помощью прямых подвесов

6. Расстояние между стоечными профилями – от 60 см (не более). Для углового короба достаточно трех профилей, два и которых крепятся к стенам. Короб, расположенный по центру стены, должен состоять из четырех стоек.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

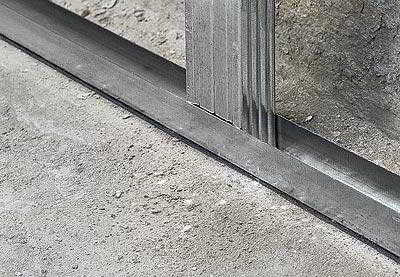

Стоечный профиль вставляется в паз направляющего

7. Далее нарезаются по размеру стоечные профили (CD). Они вставляются в пазы профилей направляющих и закрепляются специальными шурупами-саморезами. Минимальное расстояние между такими перемычками – 40 см.

8. Собрать каркас короба можно и с помощью обычных деревянных брусков. Но в таком случае для защиты от грибка и плесени их следует обязательно обработать антисептиком и олифой или любым другим материалом, дающим прочную защитную пленку.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Каркас собран из деревянных реек

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

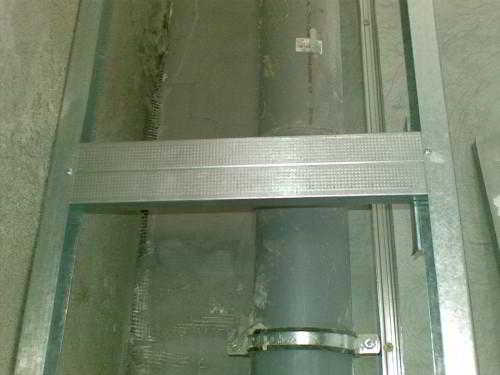

Готовый каркас для короба, собранный из металлических профилей

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Короба из гипсокартона. Вид снизу

Монтаж гипсокартона

Чтобы обезопасить себя от появления плесени, для обустройства фальш-стен и коробов в ванной комнате следует использовать влагостойкий гипсокартон (с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

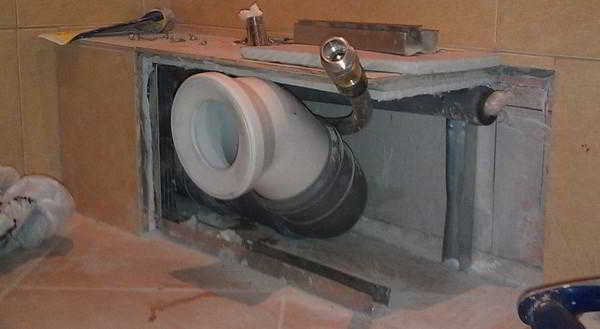

Гипсокартоном можно закрыть и трубы, подводимые к унитазу

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

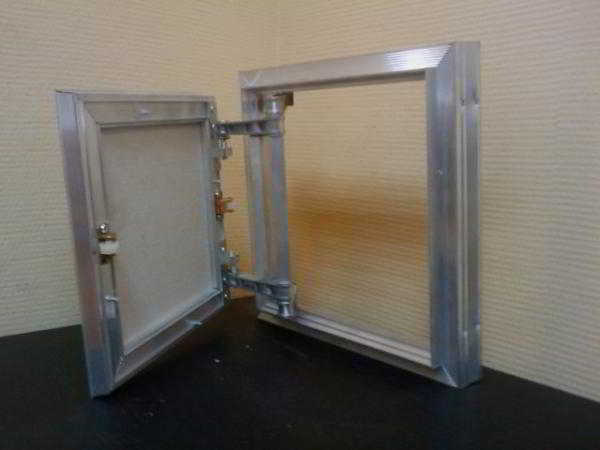

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Оригинальный шкафчик не только закроет трубы, но и станет местом хранения хозяйственных запасов

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Важно! Перед наклейкой плитки гипсокартон покрывается грунтовкой. Она поможет обеспечить надежное сцепление плитки с поверхностью.

Как спрятать трубы в ванной в стену, под плитку. Видео. Фото

Короб из гипсокарона в ванной комнате

Посмотрите видео о том как спрятать трубы в ванной в стену:
