			Крепление балок перекрытия к мауэрлату

Как закрепить стропила на балках перекрытия


			Крепление балок перекрытия к мауэрлату

Построить дом своими руками не так сложно, как кажется с первого взгляда. Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша. От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Содержание:

Особенности создания проекта крыши


			Крепление балок перекрытия к мауэрлату

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

  • форма крыши;
  • используемый материал для кровли;
  • места расположения внутренних опор;
  • стропильная система;
  • под каким углом будет расположен скат крыши;
  • расстояние между стенами.
  • От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

    Как крепить стропила, если использован мауэрлат

    Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

  • передачей влаги от стен стропильной системе;
  • особенности материала, из-за которой крепления в ней не задерживаются;
  • хрупкость стен;
  • невозможность выдержать на себе крышу без использования мауэрлата.
  • Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

    Жесткое крепление


			Крепление балок перекрытия к мауэрлату

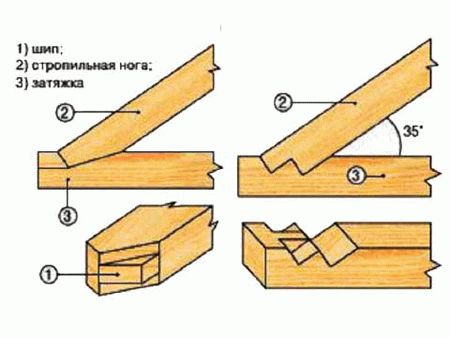

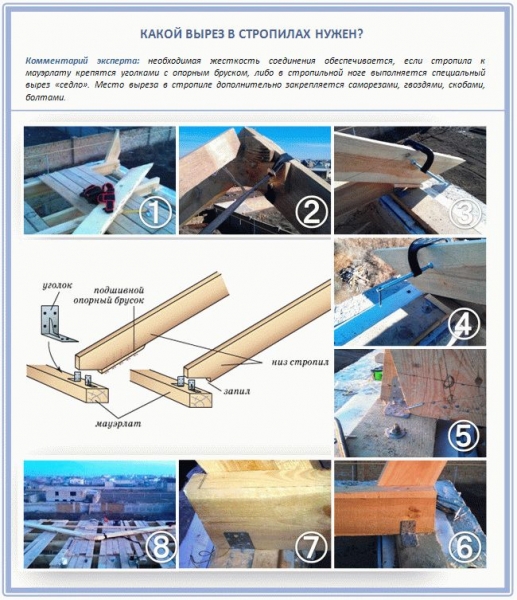

    Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

    Пошаговое исполнение способа вырубки выглядит следующим образом:

    1. Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
    2. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

    Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку. Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его. Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.

    Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

    Крепление скользящего типа

    Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

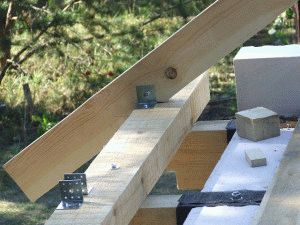

    Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

    Как изготовить крепление с балками перекрытия

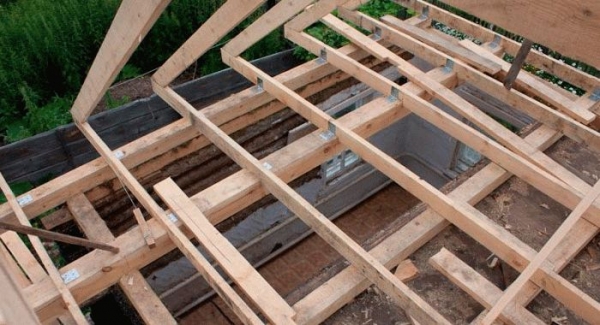

    Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

    Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

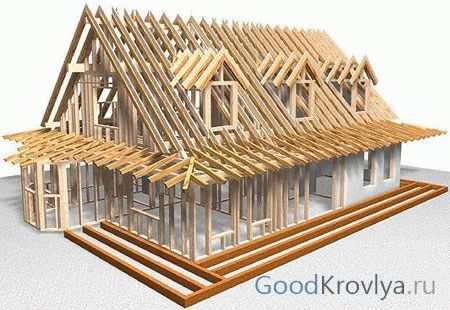

    Особенности возведения стропильной системы при каркасном строительстве


			Крепление балок перекрытия к мауэрлату

    Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:

    1. На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
    2. Соедините потолочные балки и верхнюю обвязку. Закрепите их.
    3. Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
    4. С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

    Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

    При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.



    Основные способы и приемы крепления стропил к мауэрлату и балкам перекрытия

    Надежность возводимой кровли обеспечивает стропильная система, являющаяся основной конструкцией крыши. Прочность соединения отдельных элементов системы влияет на безопасность эксплуатации кровли. Правильное крепление стропил к коньковому брусу, а также к мауэрлату, является необходимым условием профессионального монтажа крыши. Допущение ошибок при возведении стропильной системы, как и использование некачественных крепежных элементов, может привести к преждевременному разрушению кровли. Поэтому соединение стропил надо выполнять в соответствии с действующими требованиями СНиП, регулирующими устройство кровель.

    Виды стропильных соединений

    В зависимости от разновидности стропильной системы (висячей или наслонной) меняется и способ крепления ее основных конструктивных элементов. При этом важно решить вопрос равномерного распределения на стены здания нагрузки, создаваемой весом кровли и собственным весом стропил.

    Все узлы крепления стропил можно разделить на несколько основных групп:

  • крепление стропил к мауэрлату;
  • крепление стропил при их наращивании;
  • крепление узлов соединения стропил к дополнительным элементам системы, обеспечивающим прочность и жесткость всей конструкции.
  • Важно ! Мауэрлатом называют толстую балку, укладываемую вдоль оси стены строго параллельно коньку крыши. В качестве мауэрлата обычно используют брус, имеющий в сечении 15х15 см. Балку надежно крепят к стене дома с помощью шпилек, вмурованных в армированный бетонный пояс, или с помощью толстой проволоки, которой обвязывают опорное бревно.


			Крепление балок перекрытия к мауэрлату

    Жесткое соединение стропил с мауэрлатом

    Существует два подхода к устройству крепления стропил к мауэрлату. При первом способе обеспечивается жесткое соединение элементов, а при втором – скользящее.

    Жесткое соединение требуется при креплении наслонных стропил, так как при этом необходимо прочно посадить стропильную ногу на мауэрлат. На данный вид крепления не должно оказываться никаких усилий (крутящихся, скользящих, сдвигающихся либо поворачивающихся).

    Добиться желаемой жесткости соединения можно двумя методами:

  • за счет врубки, выполняемой на стропильной ноге;
  • за счет нашивки подпорного бруска на стропило.
  • Как крепить стропила с врубками к мауэрлату? Сначала на каждой стропильной ноге делают врубку по шаблону, при этом глубина седла не должна превышать треть высоты бруска. Затем каждое стропило упирают седлом в мауэрлат и закрепляют двумя гвоздями, которые следует забивать с боков стропильной доски под углом друг к другу. Третий гвоздь забивается вертикально. Этот метод обеспечивает необходимую прочность жесткому соединению. Чаще всего именно им пользуются при возведении крыш любой сложности.

    Важно ! Врубка делается только в стропилах. Запрещается делать врубки в мауэрлате, чтобы не ослаблять его несущую способность.


			Крепление балок перекрытия к мауэрлату

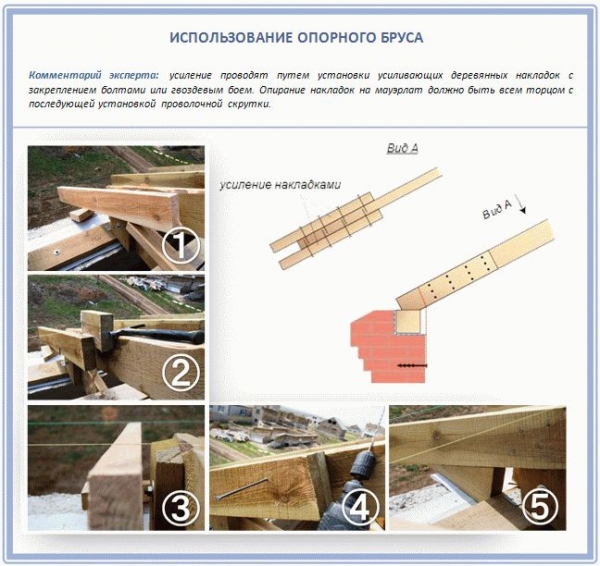

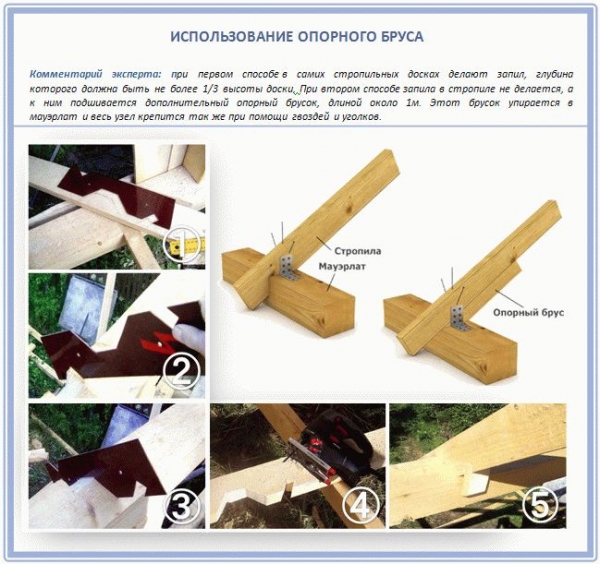

    Второй метод соединения стропил с мауэрлатом основан на использовании дополнительного метрового бруска, подшиваемого к стропильной ноге. Именно этот элемент и упирается в мауэрлат. Для закрепления бруска используются металлические уголки, которые предотвращают вероятность сдвига стропильной ноги в стороны.

    Важно ! Если на одном конце стропильной ноги применено жесткое соединение, то на втором выбирается иной тип крепления. Дерево в зависимости от климатических условий может сжиматься и расширяться. Наличие жестких креплений с обоих концов стропильной ноги приведет к увеличению распорных нагрузок на несущие стены дома, что может вызвать их деформацию.

    Скользящее соединение стропил

    Стропильные системы со скользящим соединением возводят на объектах, построенных из бруса или оцилиндрованного бревна. После постройки дома дерево в течение нескольких лет изменяет свои физические свойства. Иначе этот процесс называют усадкой здания. При этом элементы стропильной системы также находятся в движении, поэтому их жесткое крепление недопустимо.

    В противном случае подвижки приведут к деформации стен. Чтобы этого не допустить, в узле крепления стропильным брусьям обеспечивают некоторую свободу движения. Производители крепежных элементов выпускают специальные системы крепления, называемые «салазки». Также в этих целях используются и металлические уголки, с продолговатым отверстием для крепежа.

    Важно ! Крепление подкосов, распорок и бабок висячих стропил производится к ним скобами и хомутами. Помимо этого, стропильные ноги дополнительно крепят к стенам с помощью проволочных скруток. Это снижает вероятность срыва крыши порывами сильного ветра.


			Крепление балок перекрытия к мауэрлату

    Виды металлических креплений

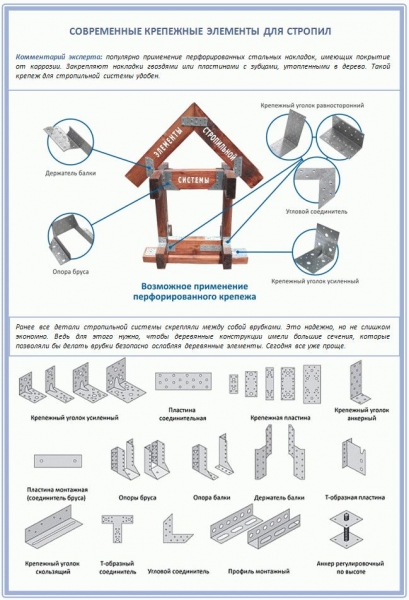

    В зависимости от сложности кровельной конструкции выбираются способы крепления стропил, под которые приобретаются различные элементы крепежа, изготавливаемые из металла.

  • стальные уголки;
  • стяжки из толстой проволоки;
  • саморезы;
  • болты с гайками;
  • пластины;
  • разновидности усиленного уголка КР;
  • кронштейны WB;
  • монтажная лента перфорированная ТМ;
  • крепежные элементы LK.
  • Важно! При использовании кронштейнов в качестве крепежа стропил к мауэрлату не требуется делать врезку на стропиле, тем самым удается сохранить его максимально возможную несущую способность. Для изготовления кронштейнов берется оцинкованный металл, толщина которого составляет 0,2 см. Крепятся кронштейны с помощью анкерных болтов, гвоздей или шурупов.


			Крепление балок перекрытия к мауэрлату

    Метод крепления стропил к балкам

    При возведении простейшего варианта кровельной конструкции применяют крепление стропил к балкам, которые опираются на стены деревянного дома и находятся в одной плоскости со стропильной ногой. В этом случае нагрузка элементов кровли носит точечный характер, а не распределяется по всему периметру строения с помощью мауэрлата. В балках перекрытий, выступающих на 40 см за пределы постройки, на концах прорезаются пазы-углубления, в которые вставляют стропильные брусья. Чтобы обеспечить ровную укладку всех поперечин, используют струну, натягиваемую на крайние балки.

    Вставленные в пазы стропила дополнительно крепят к балкам с помощью металлических крепежных элементов. Есть и более простой вариант, но не менее надежный. Крепление стропил к балкам перекрытия проводят с помощью накладок из досок.


			Крепление балок перекрытия к мауэрлату

    Как соединяют стропила в коньковой части

  • Соединение «встык». Верхний край каждого стропила подрезается под углом, размер которого соответствует углу ската крыши. Для облегчения обрезки всех стропил изготавливают шаблон. Скрепляют стропила под коньком двумя гвоздями, забиваемыми под углом. Помимо этого можно скрепить коньковый стык стропил металлической пластиной или деревянной накладкой, притянутой гвоздями или болтами.
  • Монтаж конькового прогона. Стропильные ноги крепят к коньковому брусу. Технология устройства конькового прогона сложна, поэтому при строительстве крыш применяется довольно редко.
  • Соединение «внахлест» является самым распространенным способом выполнения конькового узла. При этом стропильные ноги соединяют боковыми сторонами и стягивают их болтом, шпилькой или гвоздями. Простота выполнения данного соединения привлекает многих мастеров, занимающихся строительством кровель.
  •
			Крепление балок перекрытия к мауэрлату

    Удлинение стропильных ног

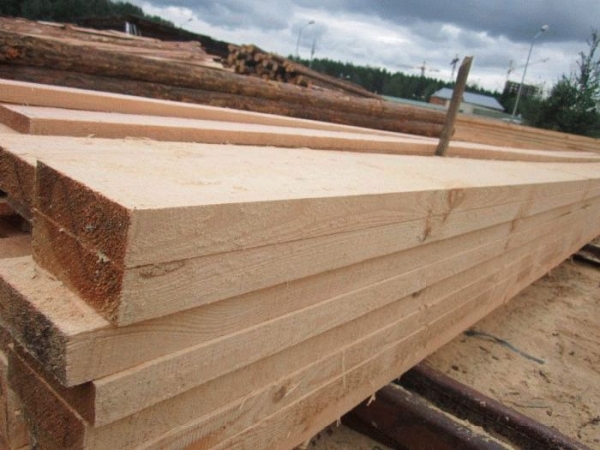

    Стандартная длина пиломатериала составляет 6 м. Если требуются стропила большей длины, то приходится наращивать шестиметровый брус. При этом соединить два элемента одной стропильной ноги можно тремя способами:

  • соединение косого прируба выполняется из стропильных брусьев, торцы которых подпилены под углом, равным 45 градусам; крепятся соединяемые брусья болтом, диаметр которого равен 12-14 мм;
  • крепление стропильных ног «встык» осуществляют из брусьев, торцы которых обрезаны под прямым углом; при этом с двух сторон на стык прибивают накладки из досок, не забывая о шахматном расположении крепежных элементов; деревянные накладки можно заменить металлическим пластинами с зубьями;
  • соединение двух стропильных ног «внахлест» выполняют из брусьев, торцы которых могут быть обрезаны под любым углом; при этом участок совмещения двух брусьев должен составлять не менее метра; крепления располагают в шахматном порядке.
  • Важно ! При использовании в качестве крепежных элементов болтов и гаек необходимо помнить об обязательном применении шайб или металлических пластин, которые не позволяют крепежу «утонуть» в древесине. Соединение, выполненное с помощью уголков, пластин и болтов, считается надежней, чем крепление гвоздями.


			Крепление балок перекрытия к мауэрлату

    Монтаж стропильной системы, являющейся «скелетом» крыши, требует знаний и мастерства. От выбранных способов соединения стропил зависит прочность кровельной конструкции и срок ее эксплуатации. К выполнению данных работ лучше привлекать опытных кровельщиков.



    Как правильно закрепить стропила: крепление к мауэрлату, перекрытию, к стене


			Крепление балок перекрытия к мауэрлату

    Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека? На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

    Виды стропильных систем по уровню нагрузки на узлы

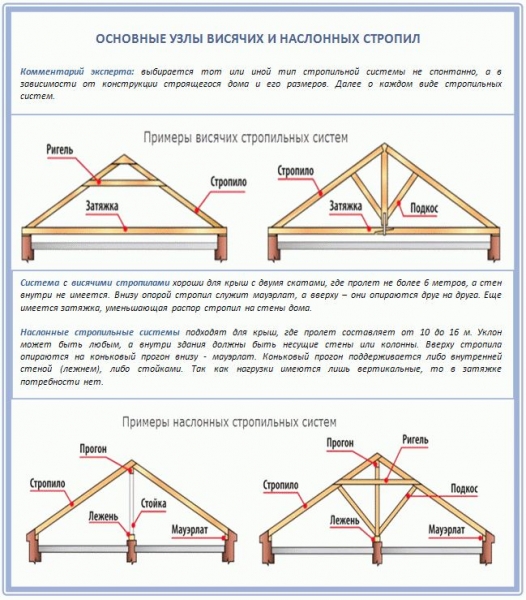

    Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:


			Крепление балок перекрытия к мауэрлату

    Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

    Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

    Виды опорных узлов по уровню жесткости

    Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:


			Крепление балок перекрытия к мауэрлату

    Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

    Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.
  • Сравниваем крепежные элементы

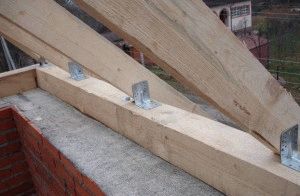

    Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:


			Крепление балок перекрытия к мауэрлату

    Типы металлических пластин

    Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

    У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

    У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

    Дополнительные элементы

    Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:


			Крепление балок перекрытия к мауэрлату


			Крепление балок перекрытия к мауэрлату

    Несколько ценных советов

    Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.
  • Крепление стропил к балкам перекрытия

    Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

    К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

    К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

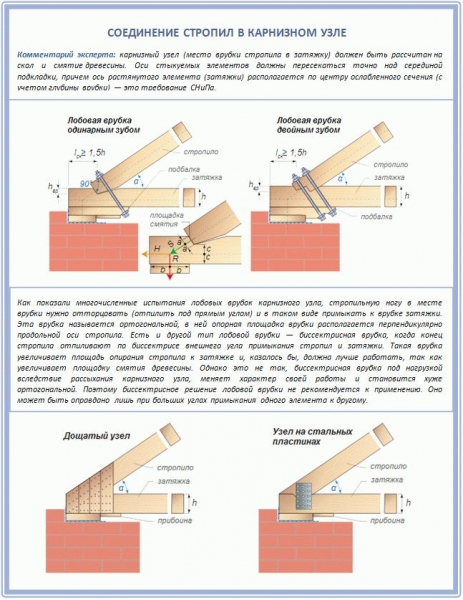

    Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:


			Крепление балок перекрытия к мауэрлату

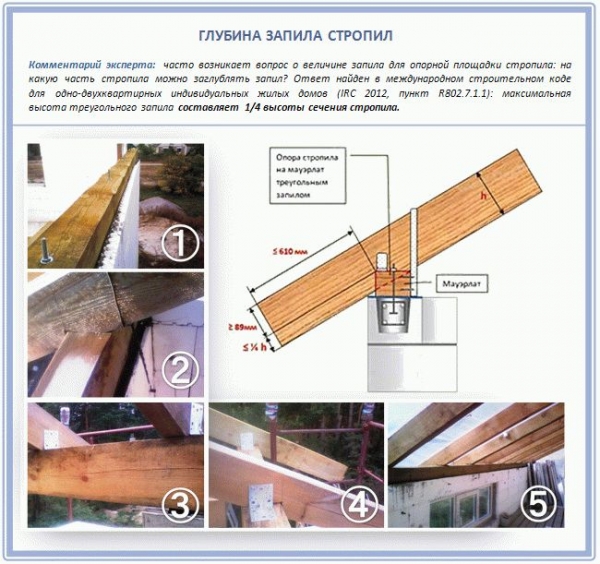

    Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

    Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.


			Крепление балок перекрытия к мауэрлату

    Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

    Еще один вид крепления стропильных ног к балкам — болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.
  • По окончанию крепления обязательно проверяем прочность всех соединений.

    Крепление стропил к стене

    Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

    Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:


			Крепление балок перекрытия к мауэрлату

    Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

    Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

    Крепим стропила к мауэрлату

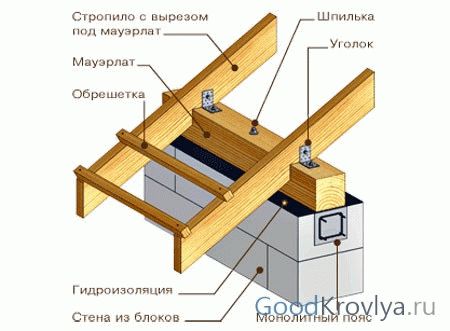

    В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

    А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

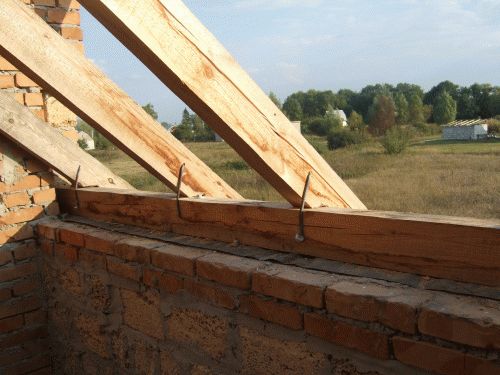

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.
  • А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

    Способ #1 — жесткое крепление

    Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:


			Крепление балок перекрытия к мауэрлату

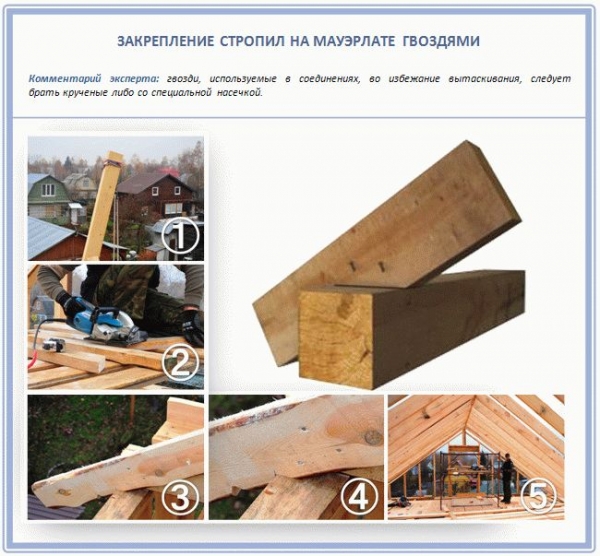

    Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:


			Крепление балок перекрытия к мауэрлату

    Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

    Или же использовать длинные саморезы вместо гвоздей:


			Крепление балок перекрытия к мауэрлату

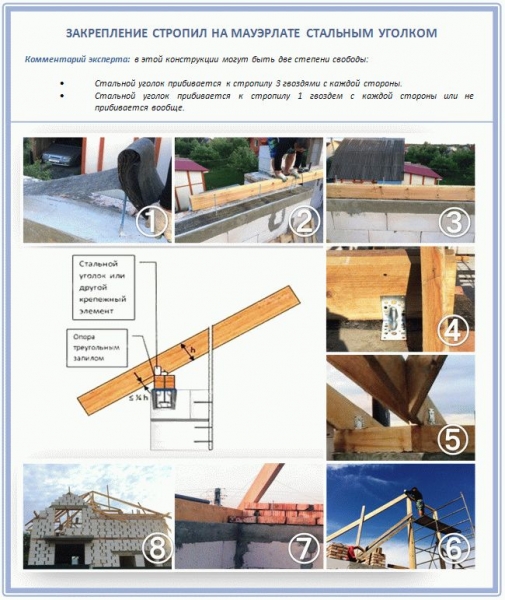

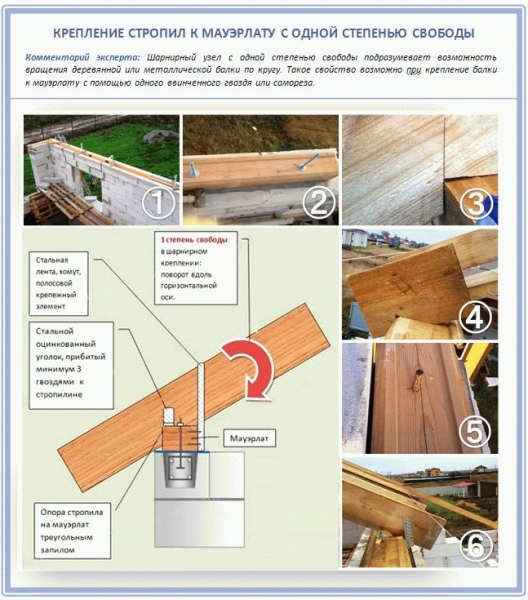

    Способ #2 — крепление с одной степенью свободы

    А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:


			Крепление балок перекрытия к мауэрлату

    Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

    Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

    В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:


			Крепление балок перекрытия к мауэрлату


			Крепление балок перекрытия к мауэрлату

    Или еще вот отличный наглядный пример:


			Крепление балок перекрытия к мауэрлату

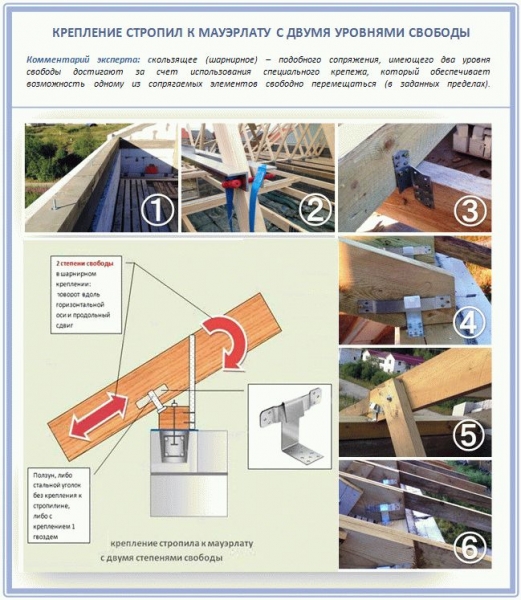

    Способ #3 — скользящее крепление

    Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:


			Крепление балок перекрытия к мауэрлату

    И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

    Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

    Способ #4 — крепление с большой степенью свободы

    Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:


			Крепление балок перекрытия к мауэрлату

    Используют его обычно только при серьезных динамических нагрузках на крышу.

    Способ #5 — сращивание с кобылками

    Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

    Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.



    Как крепить стропила к балкам перекрытия

    Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения. Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто. Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.


			Крепление балок перекрытия к мауэрлату

    Когда так поступают

    Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

    Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

  • если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;


			Крепление балок перекрытия к мауэрлату

  • дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
  • практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.


			Крепление балок перекрытия к мауэрлату

  • Многие специалисты советуют использовать дополнительную защиту в случае, если дом из кирпича или блоков. Если вы решили произвести установку стропил крыши на балки перекрытия, то верхний ряд стен укрепляют армированным поясом. Для этого вначале делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором. В этом случае точка, где происходит опирание стропил на балки перекрытия, не будет разрушать стены.


			Крепление балок перекрытия к мауэрлату

    Что может понадобиться

    Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.


			Крепление балок перекрытия к мауэрлату

    В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

  • стальные уголки;
  • саморезы;
  • стяжки из толстой проволоки;
  • пластины;
  • болты с гайками;
  • кронштейны WB;
  • крепежные элементы LK.
  • разновидности усиленного уголка КР;
  • монтажная лента перфорированная ТМ.
  • При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.


			Крепление балок перекрытия к мауэрлату

    Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

    После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.


			Крепление балок перекрытия к мауэрлату

    Жесткий способ

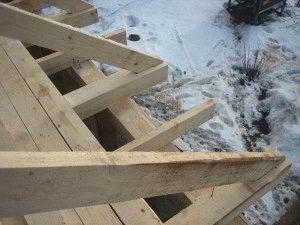

    Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

    1. Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
    2. Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
    3. Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
    4. В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
    5. Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.


			Крепление балок перекрытия к мауэрлату

    Есть еще одна рекомендация от специалистов по поводу крепления стропил к балкам перекрытия. Такие соединения нужно усиливать, обмотав кованой проволокой достаточного сечения. При этом она закрепляется на стене к заранее вмонтированным анкерам. В этом случае стропильная система крыши будет более прочной и долговечной.

    Применяем болты

    Способы крепления стропил к балкам достаточно разнообразные. Один из таких подразумевает использования болтового соединения. В этом случае работы по крепления стропил проводятся в следующей последовательности:

  • первым делом на выступающем за пределы стены краю балки делают треугольный надрез. При этом его гипотенуза должна быть расположена под тем же углом, что и запил на нижней части стропил;
  • Далее проводится сборка соединения. Для этого делают установку стропил на балку перекрытия в сделанный ранее надрез. Место крепления усиливают гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
  • Для следующего этапа вам понадобится дрель и толстое сверло по дереву. Ее сечение должно быть чуть больше (на несколько миллиметров) чем сечение используемого болта. С помощью дрели делается сквозное отверстие. Ее располагают под углом девяносто градусов относительно плоскости стропил;
  • После этого в отверстие вставляют болт. При этом он должен проходить снизу вверх. На него нужно надеть шайбу. После этого болт закрепляют с помощью гайки.
  • Такое крепление стропил к балке некоторые специалисты считают более надежным. К тому же такой способ более легкий. В таком креплении не нужно вырезать в балке и стропиле сложные выемки и выступы.


			Крепление балок перекрытия к мауэрлату

    Но и тут есть один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, способной противостоять коррозии. Так же прежде чем крепить, все металлические элементы желательно обработать специальным покрытием. Можно поступить и проще. Место крепления красят.

    Некоторые рекомендации

    Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

    1. При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
    2. Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
    3. Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

    Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.


			Крепление балок перекрытия к мауэрлату

    Стоит помнить, что возведение крыши – эта работа сложная. Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.



    Крепление стропил к мауэрлату — разбираемся в процессе


			Крепление балок перекрытия к мауэрлату

    Стропила, присоединенные к мауэрлату

    Мауэрлат является своеобразным фундаментом для крыши, поскольку он позволяет не только надежно зафиксировать стропильные ноги, но и обеспечить равномерное распределение веса конструкции по верхнему периметру стен здания. Крепление стропил к мауэрлату может производиться несколькими способами, однако стоит сказать, что неправильный подход приведет к сходу стропильных ног и перекосу крыши. Для того чтобы такого не произошло мы и собрали весь материал, касающийся установки стропил на мауэрлат в этой статье.

    Правила крепления стропил

    Обеспечить надежное соединение стропил и мауэрлата в точке соприкосновения непросто, однако это все же возможно, если соблюдать следующие правила:

  • Использовать качественный крепеж. Здесь недопустима экономия, поскольку неподходящие метизы – это не то, что нужно, для создания долговечной крыши. Запилы тоже следует выполнять очень аккуратно, поскольку нужно избежать необходимости установки прокладок, вкладышей и т.д. Такие детали позволяют обеспечить хорошее соединение, но со временем они могут деформироваться или вылететь, а сама конструкция ослабнет.
  • Стропила нужно фиксировать только на металлические уголки или пластины. Многие руководства по монтажу опускают этот момент, но если перед тем как крепить стропила не запастись такими элементами, потребуется докупать их уже в процессе. Использование других типов креплений – это лишь временная мера.
  • Для монтажа бруса лучше всего использовать гвозди или саморезы, если требуется временное решение. Для создания долговечной конструкции рекомендуют применять специальный стропильный крепеж и болтовые или шпилечные соединения.

  • Использовать скользящее крепление при создании кровли деревянного дома. Подобная технология подходит и для соединения с верхними боковыми бревнами и с мауэрлатом. Возможность для скольжения стропил обеспечивают специальные элементы – салазки. Применение таких изделий является обязательным.
  • Перед тем как крепить стропила в мауэрлате запиливаются седла, которые обеспечивают плотное прилегание деревянных элементов друг к другу. Для того чтобы запилы были одинаковыми применяются шаблоны. Если углы наклона скатов разные, то и шаблоны нужно будет изготавливать для каждого из них. Глубина запила выбирается в пределах четверти ширины стропильной ноги. Без использования шаблона тоже можно работать, но это потребует проведения дополнительных измерений, а возможно и корректировок уже в процессе установки.
  • Установка стропил должна производиться таким образом, чтобы обеспечить удерживание крыши от поднятия даже сильными порывами ветра. С другой стороны необходимо также решить вопрос с распирающим усилием, которое также может быть достаточно велико.

    Соединение стропил, например на диагональном стропиле, тоже должно быть очень прочным. Для достижения требуемых параметров соединения используют пропилы, позволяющие элементам конструкции плотно прилегать друг к другу, а фиксация производится за счет скрутки болтами.

    Методы создания конька стропильной пары

    В коньковой части крыши могут использоваться три основных метода. Первый из них – это соединение встык. Оно предполагает, что верхняя часть стропильной ноги обрезается под углом, равным наклону ската, после чего соединяется со своей парой, которая также прошла аналогичную процедуру. Чтобы получить одинаковые узлы крепления стропил лучше всего использовать уже готовый шаблон. Фиксация в этом случае выполняется с помощью длинных гвоздей.

    Второй вариант – это крепление стропил на коньковый прогон. Данный метод очень похож на вышеописанный, однако отличается тем, что здесь есть коньковая балка. Получившаяся конструкция достаточно надежна, но иногда требует установки дополнительных опор, что существенно снижает функциональность чердачного помещения. Очевидно, что такая технология не подходит для небольших крыш, которые планируется утеплить и использовать чердак в качестве еще одной комнаты. Преимуществом данного способа является возможность выполнения монтажа балок на месте, да и шаблона он не требует. Верхняя часть стропила опирается на коньковую балку, а нижняя на мауэрлат.

    Соединение стропил может производиться и еще одним способом – внахлест. Он очень похож на второй, но верхний стык стропильных ног получается здесь внахлест. Получившееся соединение оказывается достаточно прочным, ведь стропила имеют большую площадь соприкосновения, а шпильки проходят сразу через оба элемента.

    Монтаж нижних концов стропил

    Способ фиксации нижних концов стропил зависит от типа постройки. Например, если дом деревянный, то в качестве опоры может использоваться верхняя обвязка стен, однако в случае с газо- или пеноблоками так поступать не следует. Проблема заключается в том, что здесь необходимо крепление стропил к мауэрлату, ведь каменные блоки не могут справиться с удержанием стропил.

    При работе со стенами из пеноблоков нужно понимать, что условия в этом случае особенные, а значит, традиционные способы уже не будут так хорошо работать. Например, 10 см гвоздь может быть выдернут из блока руками, поэтому и скрутки зафиксировать здесь не получится, а ведь есть еще и давление в горизонтальной плоскости, которое может быть очень большим.

    При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, который позволяет не выдумывать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная по верхней части стены. Ее высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, создаваемая из обычных досок, соединенных стяжками.

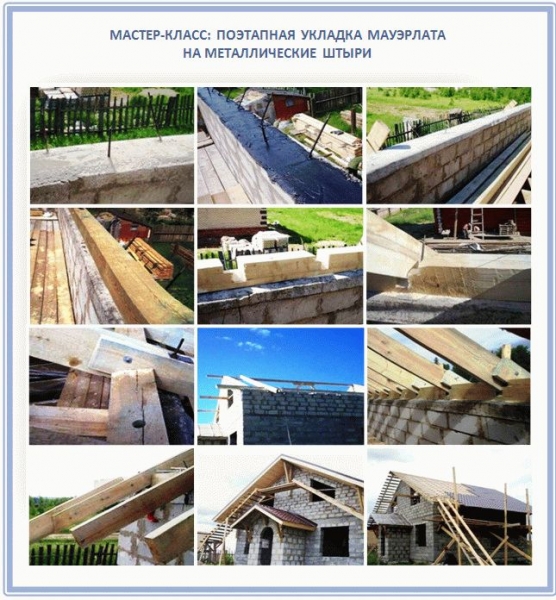

    Перед заливкой в опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны быть расположены строго вертикально. Они являются креплениями для бруса, который монтируется после набора бетоном прочности. Во время заливки нужно следить, чтобы положение шпилек было вертикальным, а шаг их составлял не более полутора метров. При использовании крепежа меньшего диаметра он будет не столь надежным и может погнуться.

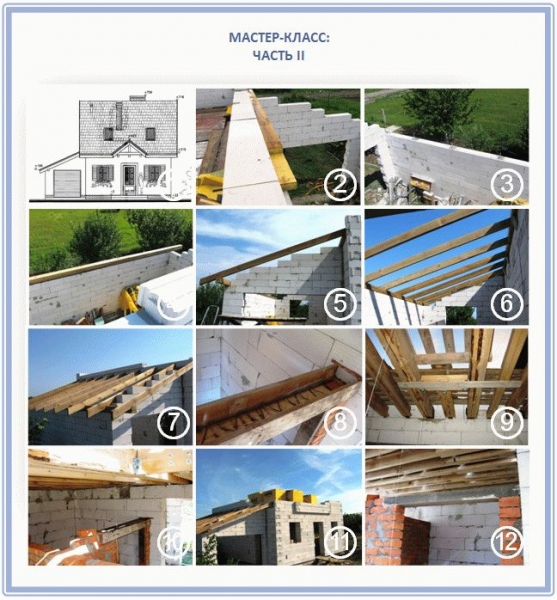

    Крепление стропил к мауэрлату является наиболее распространенным способом фиксации их нижней части. Эту работу нужно выполнять особенно тщательно, поскольку от надежности мест соединений зависит долговечность крыши. Для создания подобного соединения потребуется сделать вырез (зарез) в стропильной ноге, чтобы она надевалась на балку мауэрлата. Без этого надежно установить стропила нельзя, поскольку рано или поздно плоская грань бруска просто соскользнет.

    Иногда в мауэрлате делается ответная выемка. Здесь все зависит от того, из какого дерева изготовлен брус. Когда данный элемент выполнен из древесины лиственных пород, то достаточно сделать прорезь, которая будет действовать совместно с прорезью стропильной ноги, образуя упорный замок. Крепление стропил к мауэрлату из хвойной древесины выполняется без прорези, поскольку она только ослабляет надежность конструкции.

    Крепление к балкам

    Наиболее простой вариант – это приложить стропило к балке, а затем зафиксировать конструкцию с помощью гвоздей, но надежность такой крыши будет невелика. В лучшем случае она подойдет для беседки или небольшой хозяйственной постройки, а для дома потребуется что-то более долговечное.

    Чтобы избежать скольжения элементов относительно друг друга крепление стропил к балкам перекрытия производится через специальные соединения:

    Соединение может производиться с использованием 1 или 2-х зубьев. Это зависит от того, какой выбран угол наклона скатов. Для повышения надежности могут использоваться и металлические уголки.

    Врубка одним зубом выполняется, когда крыша достаточно крутая (угол наклона скатов больше 35 градусов). На пятке стропила выполняется зуб с шипом, а упор с гнездом под шип выполняется в балке. Глубина гнезда должна составлять от 0.25 до 0.3 толщины балки. Соблюдение глубины в заданных пределах требуется, чтобы не произошло ослабления конструкции. Крепление стропил к балкам должно выбираться на расстоянии от 25 до 40 см от края, поскольку это позволяет избежать скола балочного конца под давлением стропильной ноги. Шип на одинарном зубе может и не использоваться, однако именно он нужен, чтобы предотвратить боковой сдвиг стропила.

    Когда угол наклона полой крыши меньше 35 градусов, ноги монтируют так, чтобы расширить площадь соприкосновения за счет перекрытия с балкой, т.е. путем увеличения опорной ноги. В этом случае крепление может производиться следующими способами:

    В первом случае предполагается использовать вырезку шипа с упором только под один зуб и отдельного упора под второй. В самой стропильной ноге вырубается проушина с требуемыми характеристиками. Крепление стропил к балкам перекрытия в такой ситуации производится с помощью врубки глубиной 1/3 толщины балки. Если же глубина врезки зубов разная, то рекомендуется использовать следующие значения: 1/3 для первого и ? для второго.

    Наименее распространенным методом является монтаж стропил в конец затяжки, для чего в стропильной ноге вырезается зуб-упор. Одна из его плоскостей должна ложиться на самый край балки, а вторая – упираться в выполненный запил, глубина которого выбирается больше трети всей толщины балки, причем сам упор должен выполняться как можно дальше от края.

    Для повышения надежности соединения нужно использовать стропильные болты или хомуты, после чего весь узел монтируется к стене здания – вмурованному в нее анкерному костылю. Для этой цели используют полосы железа или проволочные петли.

    Рассмотрев, как осуществляется крепление стропил к балкам, можно переходить к способам монтажа их к мауэрлату.

    Крепление к мауэрлату

    Как уже говорилось выше, тип сопряжения должен выбираться с учетом конструкции крыши, поскольку где-то нельзя обойтись без жесткого сочленения, а где-то лучше всего подойдет скользящее. В первом случае в качестве положительных моментов можно отметить полную неподвижность конструкции, а значит сдвиги, повороты или кручение элементов будут отсутствовать. Достигнуть этого можно двумя путями:

  • за счет использования уголков с подшивным брусом;
  • посредством создания седла на стропильной ноге, после чего соединение фиксируется с помощью гвоздей, проволоки и скоб.
  • В первом случае предполагается, что крепление стропил к мауэрлату будет производиться с помощью опорного бруса. Стропильная нога жестко упирается по линии давления, что становится возможным именно благодаря подшиваемому брусу (размером до 1 м), после чего производится фиксация металлическими уголками, чтобы исключить поперечное смещение.

    Первый метод монтажа сегодня применяется достаточно редко, поскольку все большую популярность набирает второй вариант установки. В этом случае крепление осуществляется гвоздями, забитыми под углом в направлении друг к другу. Они скрещиваются внутри материала, а затем уже вертикально забивается третий гвоздь. Получившиеся узлы крепления имеют достаточную жесткость, однако в обоих случаях выполняется дополнительная фиксация за счет проволоки-катанки.

    Крепление стропил к мауэрлату может быть выполнено и скользящим. В этом случае потребуется крепеж, который изображен на рисунке ниже.

    Он позволяет одному из сопрягаемых элементов свободно скользить в обоих направлениях, поэтому хорошо подходит для обеспечения возможности сдвигов.

    При использовании подобных элементов необходимо:

  • выполнить запил и уложить стропильную ногу на мауэрлат;
  • соединить элементы с помощью приведенного на рисунке крепежа.
  • Особый интерес скользящее соединение представляет для деревянных построек, которые склонны к небольшой усадке в течение срока службы, что приводит к нарушению геометрии дома и может стать причиной повреждения стен или крыши, если применять жесткие сопряжения.

    Подводя итоги, стоит сказать, что в данном материале мы рассмотрели способы монтажа стропил к мауэрлату и показали способы, позволяющие выполнить надежное соединение стропил и балок, однако за кадром остались такие моменты, как восстановительные работы, а также удлинение стропильных ног.



    Оставьте ответ
