Популярность печи с теплообменником

На сегодняшний момент печное отопление является самым популярным в частных домах при отсутствии на участке газификации. Печь с теплообменником позволит вам не только сохранить тепло в помещении, но и обеспечить горячей водой всех жильцов. Принцип работы теплообменника прост: его нагревает печь, а он распределяет тепло по всей системе отопления вашего дома с помощью воды или специальной жидкости – антифриза, затем жидкость снова поступает в расширительный бак и так по кругу.

Основные виды

Различают два вида устройства теплообменника в печи:

Внешний теплообменник. Исходя из названия, просто предположить, что данный вид устройства находится не внутри печи, а является частью дымохода. Нагревается он от газов, который выделяются при горении топлива. Эти теплообменники не требуют никакого дополнительного оборудования, их легко отреставрировать или демонтировать, если они вам больше не понадобятся.

Внутренний или интегрированный теплообменник встраивается в печь для отопления и ему чаще требуется ремонт, а добраться до него в связи с такой конструкцией довольно сложно.

На данный момент существуют теплообменники для кирпичных печей – каминов, которые выполняют в большей степени отопительную функцию. Подогрев воды они не предусматривают, поэтому являются энергосберегающий, замкнутой в самой себе системой.

В состав конструкции входят: теплоноситель, расположенный над каминной топкой, гидросистема, позволяющая распределять тепло в помещении равномерно и радиатор отопления.

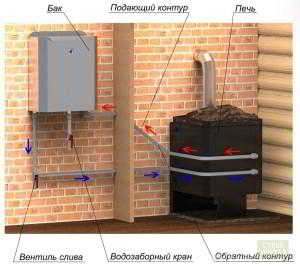

Теплообменник для дровяной печи используется, прежде всего, в бане или на даче. Сделать его своими руками тоже не составляет никакого труда. Конструкция в виде змеевика располагается в топке печи, устанавливается кран для слива воды. Затем на небольшом расстоянии от топки устанавливается расширительный бак с выходом для горячей воды и краном, перекрывающим её. Таким образом, горячая вода выводится либо в душ, либо в контур для горячей воды на даче.

Как сделать расчет?

Прежде чем сделать теплообменник для печи своими руками, необходимо выполнить расчёт площади теплообменника для печи. Точный расчёт, к сожалению, выполнить невозможно, но вы можете сделать приблизительный для конструкции.
Помните, что при ваших вычислениях, необходимо будет учитывать: особенности конструкции печи, вид топлива, используемого при отоплении помещения, калорийность топлива и мощность вашего устройства.

Простая формула расчёта площади теплообменника выглядит так:

Где Q является количеством теплоты, К – коэффициентом теплопередачи, t – разность температур. Если вы не привыкли рассчитывать площадь по таким формулам, на помощью придут специальные сайты, которые помогут вам рассчитать площадь онлайн.

Самостоятельное изготовление

Нужно будет определиться с материалом для труб вашего теплообменника. Можно, например, воспользоваться любой готовой конструкцией, которая находится у вас под руками:/p>

1. Радиатором.

2. Старым полотенцесушителем, выполненном в форме змеевика.

3. Коллектором.

4. Автомобильным радиатором.

5. Металлическим баком.

Можно воспользоваться также стальными трубами или чугунным теплообменником для печи.

Этапы работ

После того, как вы выбрали материал и провели с ним необходимые работы, в том числе сварочные, необходимо будет проверить конструкцию на прочность, для этого:

На резьбу вы накручиваете заглушку или, если заглушки не предусмотрено, завариваете нижнюю трубу.

Заливаете необходимое количество воды в вашу конструкцию.

Увеличиваете давление, используя насос.

Теперь необходимо осмотреть все швы, если трубы нигде не протекают – значит, всё хорошо, но если вы обнаружили течь – нужно пометить место протечки маркером и сварить трубы заново.

После того, как вы устраните все недостатки, проводятся повторные испытания.

Как правильно использовать?

Основные правила эксплуатации печи с теплообменником:

Крепление устройства должно быть таким, в результате сильного, постоянного теплового воздействия конструкция не деформировалась.

Необходимо правильно подобрать бак для воды. Если объём бака будет недостаточным, то в помещении всегда будет пар, а если вы ошибетёсь с объёмом в большую сторону, то вода будет прогреваться не 2 часа, а гораздо дольше.

Если ваш теплообменник уже разогрет в печи, заливать в него холодную воду категорически запрещается.

Отбираемое тепло составляет 110 мощности конструкции (здесь играет роль объём самого устройства).

Естественная циркуляция вашей системы должна предполагать, что обязательный уклон труб в сторону подачи теплоносителя будет от 2 до 5 градусов.

Также, если вы захотите использовать уплотнители вместе с резьбой, то они должны состоять только из термостойкого материала.

Итак, следует помнить, что печь с теплообменником является универсальной конструкцией, которая может выступать как в качестве системы отопления, прогревающей ваше помещения, так и в качестве устройства для подачи горячей воды в баню. Монтаж теплообменника достаточно прост для тех, кто знаком с техникой слесарной обработки металлов и сварочных работ.
