Проход дымохода – это основной проходной узел через кровлю крыши, поэтому его нужно обустроить правильно в соответствии со всеми правилами пожарной безопасности. Как это сделать, если кровля покрыта металлочерепицей? Об этом пойдет речь в данной статье.

Особенности кровли из металлочерепицы

В современном строительстве частных жилых домов достаточно часто используют в качестве кровельного материала металлочерепицу. Она на данный момент считается одним из качественных и долговечных покрытий, предназначенных специально для крыш.

Но крышу недостаточно просто покрыть каким-либо специально предназначенным для этого материалом. Нужно уделить внимание вопросу утепления чердачного пространства. Такое утепление может быть двух видов: холодной конструкции и теплой. Эти конструкции отличаются своими основными составляющими. Так, теплую кровлю из металлочерепицы обустраивают:

обрешеткой и контробрешеткой для кровельного каркаса;

гидроизоляционной пленкой;

утеплителем;

вентиляционной системой;

пароизоляцией.

Только после этого кровлю покрывают металлочерепицей. Особенности устройства кровельного «пирога» нужно знать, чтобы правильно произвести монтаж дымоходного проема.

Основные требования для прохода дымохода через крышу

Для того чтобы оборудовать проход дымохода через кровлю (независимо от того, из какого она материала изготовлена), нужно знать, какие требования к нему предъявляются. Вот они:

Чтобы обеспечить пожаробезопасность для дымоходного проема, который проходит через кровлю из металлочерепицы, необходимо:

изолировать все материалы, имеющие склонность к быстрому возгоранию;

не допускать их соприкосновения с поверхностью дымохода.

Так как проход дымохода через кровлю из металлочерепицы является сквозным, то и его герметизация необходима, чтобы избежать протечки крыши. Для этого нужно правильно выбрать место, где именно будет располагаться проход дымохода через кровлю.

Нюансы монтажа

Одним из важных моментов при монтаже прохода дымохода через кровлю является выбор наиболее подходящего для этого места. Специалисты считают, что для этих целей прекрасно подойдет конек крыши. Это объясняется рядом его функциональных особенностей:

1. Можно хорошо организовать узел примыкания.
2. Здесь не образуются снеговые карманы в зимний период.
3. Низкая вероятность появления протечек.

Но этот вариант предусматривает изменение конструкции стропильной системы для крыши дома:

без коньковой балки;

с разрывом коньковой балки.

Такие изменения в стропильной конструкции крыши ведут за собой установку дополнительных опор, что не всегда удобно при частом использовании чердачного помещения.

Специалисты не советуют обустраивать проход дымохода в местах пересечения скатов крыши. Это связано с тем, что они очень уязвимы, поэтому герметичное и качественное примыкание оборудовать достаточно сложно.

Технология обустройства

Как уже говорилось, проход дымохода должен быть пожаробезопасным и герметичным. Поэтому при процедуре обустройства соблюдается ряд необходимых для этого условий:

1. Возгораемые части (деревянные) обязательно изолируются.
2. Расстояние от труб дымохода любого типа до обрешетки должно быть от 130 миллиметров.
3. При отсутствии теплоизоляции труб расстояние увеличивается еще на 100-150 миллиметров.

Теперь рассмотрим основные этапы технологии, которая предполагает обустройства прохода для дымохода через кровлю (в данном случае рассматривается кровля из металлочерепицы).

Первый этап: образование проема через металлочерепицу и кровельный «пирог» с такими условиями, чтобы обеспечить в нем отсутствие излишков влаги.

Второй этап: обустройство стропильной системы для дымохода.

Третий этап: утепление промежутка между кровлей и дымоходной трубой (для этого можно использовать негорючий материал, например, минеральную базальтовую вату).

Четвертый этап: вырезка гидро- и пароизоляционных слоев, с последующим их закреплением к стропильной системе дымохода (чаще всего эти материалы вырезаются по типу «конверта»).

Пятый этап: обустройство фартуков (внутреннего и внешнего) для лучшего примыкания дымохода непосредственно к самой металлочерепице во избежание появления протечек.

Шестой этап: монтаж дымоходной трубы через кровлю из металлочерепицы.

Перед началом работ следует учитывать: проем для дымохода через крышу должен соответствовать форме и размеру сечения дымоходной трубы – прямоугольный, квадратный, круглый, овальный и т. д. Этому моменту нужно уделить достаточно внимания, потому что от формы дымоходной трубы зависит оборудование герметичности прохода. Для этого чаще всего специалисты рекомендуют использовать кровельные проходки, сделанные из силикона или резины.

Если вы сами не рискуете произвести описываемые работы самостоятельно, то лучше всего обратиться к профессиональным кровельщикам, которые обустроят проход дымохода без риска возникновения протекания самой кровли.



Обустройство дымохода через металлочерепицу

При проектировании и постройке частного дома особое внимание необходимо уделить будущим проходным узлам через кровлю. Проход трубы через металлочерепицу является наиболее важным узлом, так как от его качества и правильности монтажа зависит герметичность и пожарная безопасность всей кровли.

Нормы и требования, которым должен удовлетворять дымоход, указаны в соответствующих нормативных документах. Зачастую, планирование проходного узла дымохода проектируется вместе с постройкой самого дома. Но бывают случаи, когда проход дымохода через металлочерепицу необходимо провести через кровлю уже построенного дома. Такая необходимость может быть вызвана двумя вариантами:

если происходит смена кровельной конструкции или капитальный ремонт;

если происходит монтаж или замена самого источника отопления.

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька:

при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;

если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;

в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Вывод дымохода через кровлю из металлочерепицы

В условиях утепленной крыши материалы теплоизоляции, гидроизоляции и пароизоляции являются возможными источниками возникновения пожара. Деревянная обрешетка также может загореться. В связи с этим все эти элементы должны находиться на расстоянии минимум 130 мм от кирпичных, керамических и бетонных труб. Если используется керамическая труба без теплоизоляции, то расстояние увеличивают до 250 мм.

В месте, где проходит дымоход через металлочерепицу и кровельный пирог, образуется проем, в котором происходит тепловая потеря и образование конденсата в утеплителе. Чтобы этого не случилось, для дымохода обустраивается собственная система стропил, а промежуток между трубой и кровлей утепляют негорючей минеральной базальтовой ватой. Если вывод трубы через металлочерепицу осуществляется в эксплуатируемом доме, то гидро- и пароизоляционные материалы вырезаются по типу конверта и, подвернув края, их фиксируют к системе стропил. Для труб прямоугольного и квадратного сечения обустраивают внутренний и наружный фартуки, которые обеспечивают примыкание трубы к металлочерепице без возможности протечки.

Применение труб из нержавеющей стали и асбоцемента недопустимо для печей, работающих на угле или торфе!

Проход трубы квадратного или прямоугольного сечения через металлочерепицу

Для обеспечения герметичности мест примыкания трубы к металлочерепице на скате крыши обустраивают внутренний и наружный фартук. Монтаж начинается с внутреннего фартука путем установки нижней и верхней планки, а также боковых элементов. Нижняя планка прикладывается к стенам и проводится линия карандашом. Все остальные элементы так же используются в качестве шаблонов для разметки остальных линий. Отмерив линию по всему периметру трубы, необходимо проделать штробы. Выполняют их болгаркой глубиной не менее 15 мм. После этого промывают водой от кирпичной пыли и дают хорошо просохнуть.

Недопустимо, чтобы штроба проходила по месту шва кладки кирпича. Правильный проход штробы должен осуществляться по поверхности кирпича!

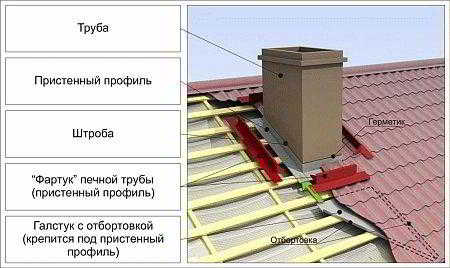

Монтаж планок начинается с нижней стенки дымохода, далее две боковые и верхняя планка. Нахлест планок должен составлять около 150 мм, исключая таким образом, возможность протечек. Края доборных элементов вставляются в штробу и заливаются герметиком. К трубе планки крепятся кровельными саморезами. Под низ фартука устанавливают «галстук», который необходим для стекания воды и может быть направлен в ендову или к карнизному свесу. По краю кровли делают бортик с помощью плоскогубцев и молотка.

Когда внутренний фартук выполнен и крышная разделка дымохода завершена, продолжается укладка листов металлочерепицы вокруг дымохода. Далее обустраивают наружный фартук, который выполняет декоративную роль. Планки примыкания наружного фартука крепятся в таком же порядке, как и планки внутреннего фартука. Края планок уже не заводят в штробу, а крепят к стенкам дымохода.

Проход трубы круглого сечения через металлочерепицу

Если кровельный проходной узел необходимо сделать круглого сечения, то применяют кровельную проходку, которая обеспечивает необходимую герметичность в местах соединения дымохода с кровлей. Кровельные проходки служат для обустройства прохода антенн, мачт, вентиляций, дымоходов и электрических выходов и применимы для многих видов кровельных материалов. Основание кровельной проходки выполнено из листа стали, с которым герметично соединен колпак. Через отверстие в колпаке и осуществляется проход сэндвич трубы через металлочерепицу.

Проходки изготавливают из силикона или EPDM резины. Эти материалы имеют широкий рабочий температурный интервал от -74 до +260 градусов.

Для монтажа трубы через кровельную проходку проделывают в ней отверстие на 20% меньше диаметра трубы. Натягивают проходку на трубу с использованием, например, раствора хозяйственного мыла. Уплотнитель прижимают к кровельному материалу, и он принимает необходимую форму поверхности кровли. Под фланец наносят герметик и крепят кровельными саморезами с примерным шагом 35 мм.

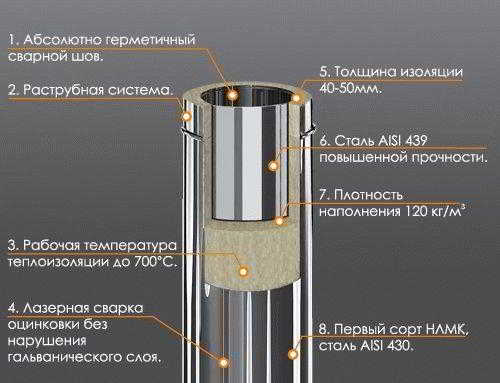

Во многих случаях сэндвич труба является хорошей альтернативой кирпичному дымоходу. Она состоит из двух труб различного диаметра, между которыми находится теплоизоляционный материал из базальтовой ваты. Монтаж, эксплуатационные характеристики и срок службы делают использование сэндвич трубы для отхода горючих веществ выгодным предприятием на сегодняшний день. Труба защищена от сильного перегрева внешней стенки и накопления конденсата.

Необходимо учитывать, что при обустройстве дымохода, произведенная крышная разделка своими руками должна быть выполнена в соответствии со всеми строительными нормами и правилами. Если вы не уверены в своих силах или у вас недостаточно навыков и опыта в данном виде работы – поручите работу профессионалам.



Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу и около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.

При расстоянии до конька 150-300 см трубу делают вровень с коньком.

Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

Нижнюю планку необходимо приложить к стене и провести линию карандашом.

Таким же образом размечают остальные элементы.

Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.

Готовые штробы необходимо промыть водой от пыли и высушить.

Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.

После укладки кромок доборных элементов в штробы их нужно залить герметиком.

Для фиксации на трубу используются кровельные саморезы.

Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.

Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу.

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.



Проход трубы через кровлю из металлочерепицы

Когда выполняется проект строительства частного дома, необходимо большое внимание уделить проходным узлам, через которые будет выходить дымоходная труба.

Одним из важнейших узлов считается проход трубы через крышу, покрытую металлочерепицей. От качества монтажных работ, герметичности узла во многом зависит пожаробезопасность всей крыши.

Но как вывести трубу через крышу? Для правильного создания проекта необходимо обращаться к существующим нормативным документам, где указаны все требования, предъявляемые к дымоходу.

В большинстве случаев, проходной узел планируется совместно со строительством всего дома. Однако бывает так, что необходимо вывести дымоход в построенном доме через уже сделанное покрытие из металлочерепицы. Обычно эта потребность возникает в нескольких случаях:

при замене кровли;

при капитальном ремонте;

при замене отопительного устройства.

Основные требования

Прежде чем заняться созданием прохода для дымохода через кровлю из металлочерепицы, нужно ознакомиться с основными требованиями, которые предъявляются к данным работам. Причем сама кровля может быть сделана из любого материала. В перечень необходимых правил входит:

Чтобы не случилось возгорание дымоходного трубопровода, проходящего сквозь кровлю, покрытую металлочерепицей, требуется выполнить несколько операций.

Во-первых, провести тщательную изоляцию всех горючих материалов.

Во-вторых, установить дымоход так, чтобы он не соприкасался с другими элементами крыши.

Проход дымохода через металлочерепицу всегда делается сквозным. Поэтому его нужно обязательно хорошо промазать специальным герметиком, чтобы не возникла протечка крыши.

Только при правильном расположении проходного отверстия и хорошей герметизации никогда не возникнет протечка крыши.

Обход дымохода из кирпичной трубы, монтаж нижнего фартука

Чтобы смонтировать систему примыкания, кровельщик сталкивается с несколькими проблемами, которые он должен будет решить.

1.

   Нужно захватить воду, стекающую по скату, сделанному выше трубы. Нужно будет создать ей направление мимо дымохода и затем выпустить на другой скат, расположенный ниже его;

2. Вода не должна попасть в дом. Она должна стекать по трубе, направленной на крышу. Чтобы решить проблему изготавливается металлический фартук. Его располагают на поверхности кровли и дымохода. Причем он должен находиться выше крыши примерно на 20 см.

Прежде чем начинать работы, трубу нужно обязательно оштукатурить.

После изготовления обхода подойти к этой стороне дымохода просто невозможно;

На боковых сторонах трубы сделать гидроизоляцию. Специальный водоотводящий желоб встраивается в скат над задней гранью. Возвышение не должно превышать 0,8 метра;

Проход трубы сквозь кровлю, дополнительно закрывается обрешеткой;

Прежде чем начать монтировать нижний фартук, необходимо закрыть обрешетку металлочерепицей. Чтобы выполнить такую работу, листы, касающиеся дымохода, с каждой стороны обрезаются строго по контуру. Затем их разрезают по ширине всего листа, выдерживая 50 миллиметров от самого первого участка, расположенного выше трубы;

На боковых сторонах дымоходной трубы чертятся линии, выдерживая расстояние от кровли в пределах 150 мм. Затем все линии соединяются, создавая общий контур. При помощи такого нехитрого способа определяется точный размер высоту подъема обоих фартуков;

Прямо по начерченной линии, с помощью болгарки, делаются 2 мм штробы. Наружная поверхность дымоходной трубы штробится только по кирпичу. Такие работы не делаются по кладке;

Готовую поверхность очищают от мусора, промывают водой;

После полного высыхания, сделанные штробы заполняют силиконовым герметиком;

К дальнейшей работе заготавливают планку примыкания, подготавливают детали фартука. В герметик вставляется край планки. Конструкция фиксируется саморезами;

Аналогично поступают с другими деталями фартука. Их соединяют в одно целое и крепят шурупами к металлочерепице;

На заключительном этапе проход дымохода закрывается «галстуком». Он изготавливается из металлического листа, который крепится к нижнему торцу фартука. Молотком загибаются его края. Благодаря этой детали проход дымохода всегда остается сухим, вода направляется прямо к водостоку.



Система наружного фартука на участке примыкания к дымоходной трубе

На следующем этапе проводится монтаж основного покрытия над верхним фартуком, а также смонтированным галстуком.

Листом черепицы закрывается обход дымохода. Причем лист должен закрыть планку примыкания, слегка лечь на нижнее основание, закрыв первый верхний участок дымохода.

В результате установленный нижний фартук зажмут слои металлочерепицы. Таким образом, исключается попадание воды прямо в подкровельное свободное пространство.

Когда обход трубы металлочерепицей полностью завершен, выполняются монтажные работы по фиксации наружного фартука.

Эта деталь не выполняет особых защитных операций, она относится к декоративной отделке, сделанного прохода дымоходной трубы сквозь кровлю.

Крепление наружного фартука должно проводиться по технологии, аналогичной установке нижнего фартука.

Единственным отличием будет крепление планки примыкания. Не нужно будет ничего штробить. Фартук просто крепится саморезами прямо к кирпичу. Затем деталь можно заштукатурить или обработать влагостойким герметиком.

Как нужно обустраивать проход стальной трубы сквозь кровлю

Довольно часто кровельщикам приходится решать другую проблему. Имеется дымовая труба, сделанная из жести, круглой формы. Необходимо вывести трубу через крышу из металлочерепицы, с хорошо сделанным утеплением. Как провести обустройство такого обхода?

Прежде всего, необходимо создать защиту кровельного пирога. Мастера советуют в таких случаях, осуществляя установку горючих материалов, постараться отодвинуть их от дымоходной трубы, выдержав более 13–25 см.

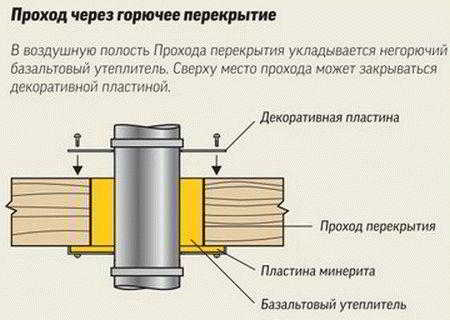

С этой целью делается проход, имеющий форму деревянного короба. Он отделит трубу на нужное расстояние от кровельного покрытия. Свободное пространство между дымоходом и коробом закладывается специальным теплоизоляционным материалом.

Технология примыкания трубы, имеющей круглую форму:

1.

   Гидроизоляционные материалы надрезаются в виде конверта.

2. Торцы полотен прибиваются к стропилам обычными гвоздями.
3. Обрешеткой плотно прижимается гидроизоляционная пленка, покрывающая кровлю.
4. Пароизоляционный слой будет служить основанием для укладки отделочного материала.
5. С целью создания оптимальной защиты утеплителя, участок примыкания пленки и стенок защитного короба закрывается особой лентой, имеющей клейкую поверхность.
6. Металлочерепицей накрывается рабочая поверхность.
7. Дымоход фиксирует хомут, который крепится гибкой термостойкой прокладкой. В результате соединение дымохода с фартуком будет очень герметичным.
8. Выполняют надежное крепление фартука на кровле. Для установки круглых труб все детали можно купить в магазине. Но если есть желание, и соответствующие навыки, все можно изготовить своими руками.

Как сделать на кровле проход вентиляции

Если в кровле правильно сделана вентиляция общего пространства, такой дом можно будет эксплуатировать долгие годы.

Конденсат появляется в здании при циркуляции горячего воздуха непосредственно внутри помещения. В результате повышается влажность на чердаке. Она разрушает стропильную систему, может нанести непоправимый ущерб кровельному пирогу.

Чтобы этого не происходило, необходимо установить в здании принудительную вентиляцию. На современном рынке такие системы представлены в большом количестве. Для создания на крыше из металлочерепицы вентиляционной шахты, нужно будет выполнить несколько технологических операций:

1. Проходная деталь укладывается на металлическую крышу;
2. Обводится по всему контуру;
3. Металлочерепица прорезается строго по начерченной линии.
4. Резиновый уплотнитель, входящий в комплект изделия, прикручивается к металлическим уголкам (можно использовать шурупы или саморезы). Поверхность густо покрывается силиконовым герметиком.
5. Проходную деталь вентиляции по всему контуру уплотняют резиной и затем прикручивают шурупами к крыше.

Где не стоит монтировать дымоход

Проход можно устанавливать только в определенных местах. Профессионалы не рекомендуют заниматься его монтажом на следующих участках:

Около мансардных окон. Когда будут сильные порывы ветра возможно появление в мансарде запаха угарного газа. Внутрь помещения всегда будет попадать ядовитый дым;

Рядом с ендовой;

На стыке, соединяющем два ската. Они образуют внутренний угол, который не позволит создать плотное соприкосновение с дымоходом. Сделать это очень сложно. Такая работа не всегда приводит к положительному результату. Кроме того, появляется снеговой карман, больших размеров.

Запрещается жесткое крепление дымоотвода. Если вдруг целостность кровли будет нарушена, может начать разрушаться дымовая труба. Это может стать причиной возникновения пожара.

Заключение

Чтобы сделать проход трубы через металлочерепицу, потребуется точный расчет и очень аккуратное выполнение. Эта работа имеет повышенную трудоемкость и сложность. Если у вас нет опыта, стоит обратиться к профессионалам, они сделают все качественно и быстро.



Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;

На коньке зимой не скапливается снег;

При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;

25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.

Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.
