Прокладка канализационных труб в земле: технологические правила и нюансы

Сооружение коммуникаций привносит в загородную жизнь настоящий комфорт, но их открытое расположение не лучшим образом отражается на эстетической составляющей участка. Совсем другое дело, если канализационный трубопровод заглублен в грунт: его не видно, магистраль не мешает передвигаться.

Однако для подземного устройства системы необходимо соблюдение норм и правил. Их следует изучить, согласны?

Фундаментальные законы и тонкие нюансы, согласно которым производится прокладка канализационных труб в земле, представлены нашим сайтом. Ориентируясь на предложенную нами информацию, вы построите безотказно действующую внешнюю канализационную систему.

Сооруженный в соответствии с нашими советами трубопровод, будет идеально работать в любое время года. В предложенной вашему вниманию статье скрупулезно изложена технология устройства подземной части канализационной системы.

В материале описаны нюансы проектирования и подробности прокладки. Приведены рекомендации о выполнении профилактических мероприятий и соблюдении правил эксплуатации канализации. Для упрощения восприятия информация дополнена фото-изображениями и видео-инструкциями.

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.

При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Фото из Канализационный трубопровод прокладывают на глубине, принятой в регионе на основании многолетнего опыта устройства канализационных сооружений Прокладку канализационных труб наружной системы начинают от точки вывода из обустраиваемого объекта, продолжают укладку в сторону очистного объекта или накопителя В сторону пункта приема канализационных стоков, накопительной емкости или септика, обеспечивается уклон. Он нужен для обеспечения свободного стока Врезку канализационной трубы в септик, выгребную яму или канализационную станцию осуществляют по факту, соблюдая уклон трубопровода Прокладка канализационного трубопроводаСтартовый этап сооружения канализационного трубопроводаУклон для обеспечения свободного стокаВысота врезки в очистную систему

Выбор труб для устройства

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.

Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.

Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

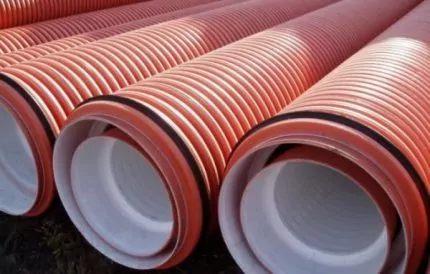

Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов – из полипропилена, ПВХ или ПНД (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.

Однако канализационный ПВХ-трубопровод плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные трубы. Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.

Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Фото из Полимерные трубы не вызывают затруднений в транспортировке и монтаже, легки в обработке и в формировании соединений, отлично работают со всеми видами стройматериалов Полипропиленовые и поливинилхлоридные трубы пригодны для сооружения наружных и внутренних веток канализационной системы В сборке трубопроводов применяются предельно простые технологии, соединения труб с фасонными деталями выполняются посредством холодной сварки или пайки Для оперативного и не затруднительного устройства систем выпускают обширный сортамент угловых переходов, соединительных деталей, крестовин, тройников и заглушек Полимерные трубы в устройстве наружной веткиПолипропиленовые изделия в организации канализацииСоединение труб холодной сваркойАссортимент фитингов для пластиковых трубопроводов

Правила и пределы заглубления системы

Некоторые ошибочно полагают, что чем глубже будет располагаться канализация, тем эффективнее она будет работать. Однако это не так. Работоспособность системы от этого не повысится, единственное, что увеличится, так это затраты на ее прокладку.

Кроме того, усложнится обслуживание канализационной сети. А самая большая беда может случиться, если в результате пучения или подмывания грунта, трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо придерживаться норм и правил, закрепленных в СНИПе 2.04.03-85. Важным параметром, который нужно учитывать при монтаже трубопровода, является глубина его залегания в земле.

Несмотря на то, что в нормативном акте не приведены четкие параметры глубины заложения труб, в документе указано, какие критерии являются определяющими при прокладке канализационной магистрали.

Обычно в средней полосе России трубы закладываются на глубину 0.8-1.4 м, что вполне достаточно для эффективного функционирования канализации (+)

Согласно СНиПу необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания грунта, и сложившимся в данной местности опытом эксплуатации канализационных сетей.

Если сведения об эксплуатации канализации отсутствуют, то минимальная глубина залегания трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если магистраль проходит под бетонной площадкой или в местах движения автотранспорта, следует увеличить минимальные рекомендуемые значения глубины залегания трубопровода до 0.9-1 м.

Кроме того, при обустройстве наружной сети нужно учитывать материал труб и состав грунта, поскольку глубина промерзания разных типов грунта не одинаковая.

Глинистые и суглинистые грунты в одной и той же местности промерзают меньше, чем мелкий песок и супеси. Самый высокий уровень промерзания имеют крупный и гравелистый песок.

Из приведенной таблицы видно, насколько отличается глубина промерзания разных типов грунта в одном и том же городе

Утепление канализационного трубопровода

Эффективность и долговечность функционирования наружной канализации во многом зависит от правильно выполненного утепления. Особенно это важно в северных регионах и тогда, когда трубы проложены выше уровня промерзания. Чтобы понять, насколько большое значение имеет утепление, нужно представить, как работает система в холодное время года.

Во время прохождения жидкости, которая всегда имеет плюсовую температуру, труба частично заполняется жидкими стоками. Водяные пары также заполняют трубу.

Зимой при минусовых температурах часть трубы, находящаяся ближе к поверхности, охлаждается, что приводит к образованию конденсата, а потом изморози, которая устремляется к центру трубы, что часто становится причиной засоров.

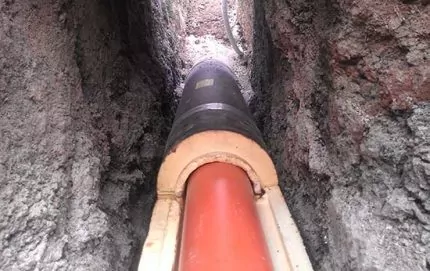

Формованный утеплитель выбирается исходя из диаметра трубы, перед прокладкой канализационной магистрали, он просто надевается сверху

Избежать образования изморози и засоров, а также уберечь систему от промерзания позволяет качественное утепление трубопровода. Его можно выполнить при помощи разных материалов, которые сегодня в изобилии представлены на рынке: вспененным полиэтиленом, пенопластом, изовером, теплоизолом и другими.

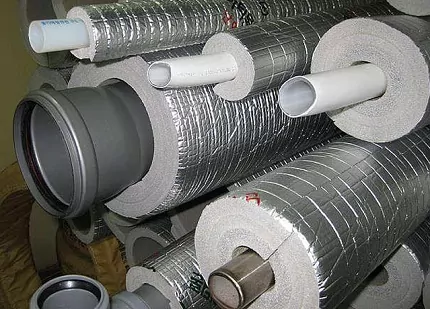

Утеплители бывают рулонные и формованные. Первые наматываются на трубу во время ее прокладки в подвальных помещениях. Аналогичное применение у теплоизоляционной скорлупы из вспененного полиэтилена.

Их не используют в качестве теплоизоляции подземных линий. В основном применяются формованные утеплители, которые изготавливаются под конкретный диаметр трубы. Теплоизолирующий материал необходимого диаметра просто надевается поверх канализационной трубы.

Одним из самых  востребованных утеплителей является Энергофлекс, который производится из экструдированного пенополистирола. Закрытая структура ячеек материала исключает проникновение грунтовой воды, способной значительно сократить изоляционные свойства. Усиливает эффективность фольгированная оболочка

Если температура в регионе имеет очень низкие показатели, то один утеплитель вряд ли сможет стать надежной защитой труб от промерзания. В этом случае обычно применяют греющий кабель, который прокладывается по наружной стороне трубы внутри теплоизолирующего материала.

При использовании нагревающего кабеля нужно позаботиться о полной герметичности стыков, чтобы внутрь не просочилась влага.

Фото из В утеплении нуждаются все участки канализационного трубопровода, проходящие в неотапливаемых помещениях. В пределах дома их утепляют при прокладке в неотапливаемых подвалах Канализационные трубы, прокладываемые открыто в неотапливаемых зонах, утепляют минераловатной или полимерной вспененной теплоизоляцией без гидроизоляционной и фольгированной оболочки Если есть вероятность образования ледяных пробок в канализации из-за воздействия низких температур, на трубопровод рекомендовано ставить греющий кабель Участки трубопровода, проложенные ниже уровня сезонного промерзания грунтов в регионе не нуждаются в утеплении, т.к. на этой глубине никогда не бывает 0º Прокладка канализации в холодном подвалеПрименение теплоизоляционной оболочкиИспользование греющего кабеляУкладка труб ниже уровня промерзания

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика. Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

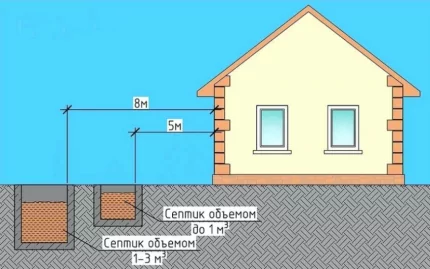

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

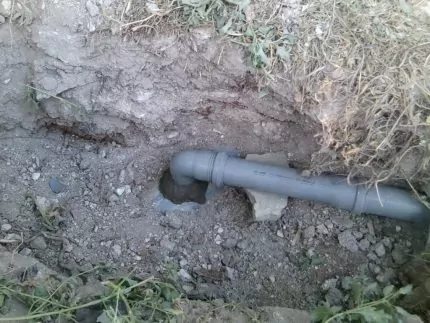

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Выводы и полезное видео по теме

В этом видео очень подробно освещен процесс укладки наружной канализации, а также приведены нормативные показатели, которых необходимо придерживаться при монтаже:

В данном видеосюжете показано, как осуществляется закладка канализационных труб в землю:

Несмотря на кажущуюся простоту, работа по укладке канализационных труб требует грамотного подхода и знания нормативных правил прокладки. Только при соблюдении необходимых показателей и правильном выполнении работ, можно обустроить действительно эффективную и долговечную канализационную систему.

Пытаетесь самостоятельно проложить канализационные трубы? А может не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – форма для связи расположена ниже.
