Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Чтобы оптимизировать процесс управления осветительными приборами в одной или даже в двух комнатах, можно не использовать два разных устройства, а установить один выключатель с двумя клавишами.

Осуществить задуманное поможет схема подключения двухклавишного выключателя, демонстрирующая последовательность соединения электромеханических устройств и источников искусственного света со связывающими их между собой проводами.

В статье приведены рабочие схемы подключения коммутатора, перечислены советы по распределению проводов, а также описан пошаговый инструктаж по установке двойного выключателя. Изложенная информация станет отличным подспорьем домашнему мастеру, планирующему выполнить все работы самостоятельно.

Почему выбирают двухлавишные включатели

Существует два популярных схемных решения, которые давно и успешно используют при оборудовании системой электрооснащения частных домов и квартир.

Вариант №1. Установка ДВ (двухклавишного выключателя) в зоне санузла, если туалет и ванная комната разделены стеной. Таким образом, одна клавиша управляет лампочкой в туалете, вторая – в ванной.

Сегодня этот вариант остается актуальным и активно используется в типовом жилье, где схема электропроводки принципиально не изменилась.

Однако для расширения возможностей управления вместо двухклавишной модели иногда устанавливают трехклавишный выключатель, если в ванной комнате предполагается управление не одной, а двумя лампами или группами ламп.

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

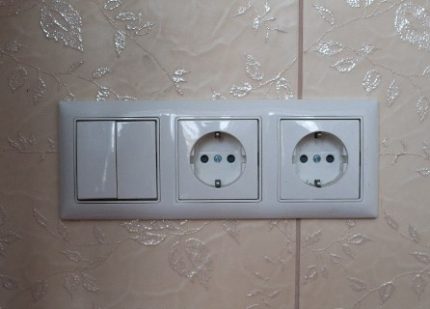

Монтаж ДВ вместо двух раздельных устройств предпочтителен с точки зрения экономии материалов для установки. К тому же одним выключателем пользоваться удобнее: оперируя клавишами, можно одним движением руки включить и выключить свет в разных помещениях

Вариант №2. Второе распространенное применение выключателя с двумя клавишами – это управление люстрой. Конструкция осветительного прибора дает возможность подключения лампочек к двум различным клавишам, благодаря чему происходит регулировка уровня света.

Если одна клавиша управляет 2 лампочками, а вторая – 4, то можно использовать три режима освещения: приглушенный (2), светлый (4) и интенсивный (6).

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Если требуется яркое освещение для чтения, игр или семейного обеда, то включают все лампочки; чтобы создать спокойную атмосферу для вечернего отдыха, достаточно приглушенного света от одной лампы

Большое количество современных люстр, особенно на светодиодах, управляются с пульта д/у. Особенно продвинутыми в этом направлении считаются разноцветные многорежимные китайские модели. Но вариант с выключателем все же надежнее – пульт может выйти из строя, а электромеханика редко подводит.

С ДВ можно управлять не только одним, но и двумя осветительными приборами (или группами), установленными в одной комнате. Например, если к разным клавишам подключить люстру и пару бра.

Итак, функции двухклавишника весьма полезны:

  • управление несколькими источниками света;
  • сегментное управление одним, но многорожковым прибором (люстрой);
  • возможность регулировки степени освещенности в комнате;
  • экономия монтажных элементов.
  • Если вы оценили возможности двухклавишной модели и хотите заменить ею старый одноклавишник, то придется изменить схему подключения и, скорее всего, начать нужно с проводки.

    Схемы подключения двойных моделей

    Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

    Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

    К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.

    Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.

    Фото из Модель выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишами Распредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники) В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг Накладной или внутренний двухклавишный выключательРаспределительная коробка для соединения проводовАвтоматическое устройство защиты осветительной группыПровода для создания электрического контура

    Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.

    Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких) (+)

    Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов (+)

    Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек (+)

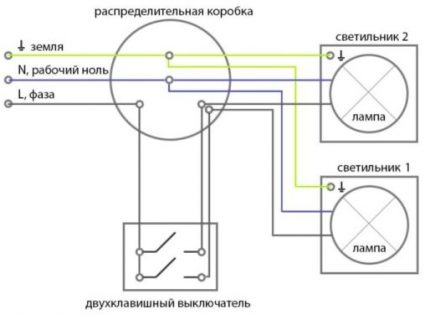

    Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп (+)

    После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.

    При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.

    Пошаговое руководство по установке ДВ

    Перед началом работ следует повторить правила техники безопасности, приобрести все необходимые устройства и провода, а также подготовить инструмент для монтажа приборов и соединения проводов.

    Потребуются штроборез, дрель и перфоратор, если возникнет необходимость в прокладке новой проводки. Рабочие перчатки, защитная одежда и очки (маска) в процессе выполнения «грязных» работ лишними не будут.

    Монтаж защитного устройства в электрощитке

    Существует вероятность того, что на щитке уже установлен отдельный автомат для одной группы освещения. Но это возможно только в том случае, если дом новый или недавно проводился капитальный ремонт. Раньше не принято было розеточные и осветительные группы объединять в отдельные контуры.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Отдельные осветительные линии для комнат дают больше возможностей во время установки новых светильников или в процессе ремонтных работ: можно полностью отключить свет в одной комнате без ущерба для остальных помещений

    Настоятельно рекомендуем для работ по установке автомата вызвать квалифицированного электрика, так как самостоятельные манипуляции с защитным оборудованием в щитке запрещены.

    Все работы, в дальнейшем связанные с электропроводкой, необходимо начинать именно от общеквартирного электрического щита или шкафа, в частности, с отключения автомата интересующего контура (в нашем случае – осветительного).

    Варианты проводки: скрытая и наружная

    В городских квартирах и современных коттеджах применяется скрытая проводка, так как она дает больше возможности для отделки, к тому же безопасно замаскирована за слоем изоляции в стене.

    В деревянных домах реализуют открытый тип проводки, потому что прокладка проводов внутри бревен сложна и затратна – каждый кабель необходимо поместить внутрь металлической трубы.

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

    Для наружного исполнения производят провода в специальной оплетке и фурнитуру – керамические ролики. Особой популярностью пользуются коллекции в стиле ретро с поворотными выключателями и скрученными проводами

    Чтобы организовать электросеть в обычной квартире, необходимо в стенах проштробить канавки во всем распределительным коробкам, розеткам и выключателям.

    Штробы, согласно ПУЭ, должны проходить строго горизонтально (на высоте не менее 2 м от пола) или вертикально.

    Фото из Для нарезания ровных канавок используют штроборез – профессиональный инструмент, оснащенный пылесосом для сбора строительной грязи и пыли Чтобы удалить из канавок вырезанные фрагменты бетона, штукатурки или кирпича, используют перфоратор или дрель. Вручную придется выбивать дольше Идеально круглое отверстие получают, используя специальную коронку-насадку для дрели. Диаметр коронки должен совпадать с диаметром подрозетника Чтобы заполнить штробы с проводами и создать основание для дальнейшей отделки стен, используют штукатурку или гипсовый раствор, на него же «садят» подрозетник Штробление стен специальным инструментомПодготовка канавок для проводовВырезание отверстия под выключательЗаделка штроб строительным раствором

    На этом же этапе устанавливаем распаячную коробку и подрозетник, фиксируя гипсом. Штробление – наиболее длительный, трудоемкий и тяжелый этап.

    После него обязательна уборка помещения: необходимо вынести мусор, пропылесосить и вымыть пол. Частицы пыли не должны попасть в распредкоробку или внутрь механизма выключателя, то есть в места соединения проводов.

    Соединение проводов в распредкоробке

    Распределительную коробку устанавливают непосредственно над выключателем или в другом месте, удобном для обслуживания. Ее нельзя прятать под облицовку на стене, так как в любой момент может потребоваться вмешательство.

    Фото из С четырех сторон через специальные отверстия внутрь коробки заводят концы проводов от выключателя, автомата и осветительных приборов Строительным или канцелярским ножом необходимо удалить общую верхнюю изоляцию, а затем второй слой у каждого провода в отдельности Сверху две жилы питания – фаза (кор.) и ноль (син.), снизу от выключателя – фаза (кр.). Два фазных провода необходимо скрутить в первую очередь Затем питающий ноль (син.) скручивают с обоими нолями (син.) светильников. В последнюю очередь соединяют фазные провода выключателя (бел. и зел.) со фазами светильников (корич.) Какие провода заводят в коробкуУдаление изоляции и зачистка жилГотовность проводов к соединениюПростейший метод соединения – скрутка проводов

    На фото показано, как производить скрутку проводов. Это самый простой, но не самый безопасный метод соединения проводов. Сейчас существуют более продвинутые способы, например, с помощью клеммников – удобных самозажимных устройств. Пайку и сварку применяют крайне редко.

    Подключение и установка выключателя

    Для самостоятельного подключения и монтажа двухклавишного выключателя потребуются отвертки, плоскогубцы, круглогубцы, нож, кусачки, уровень.

    Руки лучше защитить перчатками для электроработ с защитным изоляционным слоем. Кроме того, пригодится индикаторная отвертка или тестер.

    Фото из Не всегда выключатель монтируют в подрозетник. Существует вариант простого закрепления механизма в проделанной нише, например, если прибор устанавливают в гипсокартонную перегородку Новый выключатель необходимо разобрать для монтажа. Нужно снять клавиши и декоративную рамку, освободив внутренний механизм для подключения проводов Чтобы лишние провода не скручивать в маленькой нише в клубок, концы жил отрезают, но с небольшим запасом – для возможной замены выключателя С конца каждого провода нужно удалить изоляцию. Для этого используют канцелярский нож, специальный нож с крючком и кусачки Шаг 1 – подготовка ниши под установкуШаг 2 – разборка выключателяШаг 3 – подрезка проводовШаг 4 – зачистка проводов

    Это был своего рода подготовительный этап. После зачистки жил можно приступать к подключению проводов к выключателю.

    Фото из Общий фазный провод, имеющий красный или коричневый цвет изоляции, закрепляют в клеммной колодке согласно схеме. На обратной стороне есть указатели (например, L) В стандартных выключателях используют винтовой тип соединения. То есть после того, как провод вставлен в клемму, его необходимо зажать, подкрутив винт Оставшиеся два провода ведут к двум светильникам или группам ламп. Эти жилы подключаем к клеммам, обозначенным цифрами или стрелочками Убедившись, что провода закреплены верно, согласно выбранной схеме подключения, вставляем механизм в подрозетник или просто фиксируем на стене Необходимо выровнять устройство относительно горизонтальной оси. Для этого используют уровень, а положение прибора корректируют с помощью легких движений Обычно внутренний механизм закреплен на металлической рамке, которую 2-4 винтами прикручивают к стене. Затем еще раз проверяют положение В последнюю очередь устанавливают на место декоративную наружную часть из пластиковых деталей – защелкивают рамку и вставляют клавиши Первичную проверку нужно провести еще до установки механизма в стену. На заключительном этапе производится еще одно тестирование Шаг 5 – подключение подходящей фазыШаг 6 – фиксация контактовШаг 7 – подключение отходящих фазШаг 8 – монтаж механизма на местоШаг 9 – проверка горизонтального положенияШаг 10 – крепление выключателяШаг 11 – монтаж декоративной частиШаг 12 – тестирование работы выключателя.

    Модели выключателей и провода могут быть разными, но схема подключения остается одинаковой. Соединение в распредкоробке может отличаться только добавлением земли от входящего питания и таких же заземляющих проводов – от светильников.

    Как видите, работ по установке ДВ много, и даже если вам всего-навсего необходимо заменить и переподключить устройство, можно сэкономить, сделав все самостоятельно. Вызов электрика обойдется от 200 до 500 рублей (стоимость только замены выключателя).

    Соблюдение правил техники безопасности

    Поражение электротоком может обернуться необратимыми последствиями, поэтому перед каждой процедурой установки выключателя или розетки следует соблюдать ряд несложных правил:

  • первым шагом всегда должно быть отключение питания на электрощитке – для защиты и устанавливают автоматы;
  • в привычку должна войти регулярная проверка напряжения в сети с помощью тестера или индикатора;
  • следует применять только исправный инструмент с изолированными ручками и качественные, неизношенные материалы;
  • одежда и обувь должны быть удобными и не создавать дискомфорта во время работы.
  • Работая со штроборезом, циркулярной пилой, отбойником, перфоратором или дрелью желательно дополнительно использовать защитную маску и респиратор.

    На рабочий участок вход посторонним необходимо запретить. Если в квартире проживают дети или находятся животные, лучше на время их оставить в другой комнате под присмотром взрослых или отправить в гости.

    Выводы и полезное видео по теме

    Из представленных ниже видеоматериалов вы можете узнать, как самостоятельно подключить двухклавишный выключатель света, как правильно соединить провода и произвести монтаж электроустройств.

    Как соединить провода клеммами:

    Монтаж двойного блока «выключатель + розетка»:

    Как происходит подключение люстры к ДВ:

    Проживание в современном доме невозможно без использования электрических приборов и устройств, поэтому навыки «общения» с электричеством могут пригодиться в любой момент.

    Выучив теорию и немного попрактиковавшись в домашних условиях, вы запросто сможете поменять выключатель, установить розетку или разделить домашнюю электросеть на несколько удобных в обслуживании контуров.

    У вас есть личный опыт подключения двухклавишного выключателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
