Система отопления частного дома своими руками, схема, видео

Система отопления частного дома обладает ценным преимуществом – это независимость от коммунальных учреждений. При строительстве дома можно выбрать собственное устройство отопления для проживания в комфортных условиях. При этом часто подобные системы монтируются собственными руками. Данный процесс должен происходить поэтапно:
1. Делается выбор отопительной системы.
2. Подбираются необходимые элементы.
3. Выполняются расчеты.
4. Разрабатывается схема и проект отопления.
5. Оформляется документация.
6. Производятся монтажные работы.
7. Выполняется тестовый запуск.
К наиболее популярным способам обогрева дома относится система водяного отопления.

Паровое отопление запрещено для применения в жилых домах. Оно в основном применяется для огромных помещений складского типа. Также используется электрическое отопление.

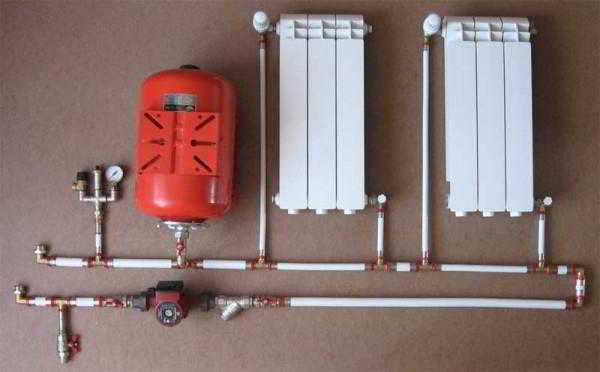

Система отопления частного дома

Какой вид топлива выбрать?

При выборе топлива рассматриваются традиционные варианты.
1. Газ является популярным видом топлива и доступным по цене. При качественном подходе производится автоматизация всех процессов обогрева.
2. Воспользоваться твердым видом топлива можно при отсутствии газопровода. Выбор делается между пеллетами, углем и дровами. К минусам данного вида топлива относится невозможность автоматизировать систему.
3. Применение электричества отличается удобством и простотой. Недостатком топлива считается дороговизна.
4. Используется жидкое топливо. Это может быть мазут или дизельное топливо. Подобный способ характеризуется экономичностью и высоким КПД.

На выбор влияет подсчет затрат на дальнейшую эксплуатацию отопительной системы, а также близость необходимого сырья.

Виды твердого топлива

Устройство и особенности водяного отопления

Особого внимания при выполнении монтажа системы отопления в доме заслуживает устройство и характеристики водяного отопления.

Схема движения теплоносителя

В зависимости от типа перемещения теплоносителя выделяют гравитационную и циркуляционную системы:
1. В гравитационной системе жидкость перемещается вверх и по трубам при нагревании котла, а при ее остывании возвращается назад. Данная система характеризуется энергонезависимостью. При таком способе устройства есть недостатки:
• нельзя выполнять точную регулировку теплоотдачи по приборам;
• трубы выбираются с большим диаметром и монтируются с наклоном в сторону;
• расширительный бачок должен быть открытым.

2. Движение жидкости в циркуляционной системе осуществляет насос. Несомненными плюсами считается возможность контроля теплоотдачи и использование труб небольшого диаметра.

схема движения естественной циркуляции

Какую систему отопления выбрать?

При установке отопительной системы важно правильно выполнить развязку труб. Существуют следующие схемы для обогрева частного дома:
1. Однотрубная система представляет собой определенную магистраль, к которой последовательно подключены батареи. Это хороший способ для обогрева одноэтажного дома. Стоит учитывать, что в последнюю батарею теплоноситель поступает охлажденным.
2. Отличается эффективностью двухтрубная схема. При этом перемещение теплоносителя выполняется по двум магистралям. Это влияет на повышение расхода труб, но создается оптимизация обогревательной системы. Система применяется как для отопления помещения, так и для нагревания водопроводной воды.
3. Коллекторная система оборудуется центральным стояком, к которому подключены коллекторы на всех этажах. При этом коллектор распределяет существующий теплоноситель по отдельным батареям. Выполняется настройка системы с высокой точностью. К минусам относится высокий расход труб.

Двухтрубная система в частном доме

Электрическое отопление

Система обогрева электричеством отличается автономностью и безопасностью. Существует возможность контроля температурного режима в каждом помещении.
Данный способ применяется, когда отсутствует возможность подсоединиться к газопроводу.
Для обогрева применяется специальный котел, электроконвекторы, схемы пленочного обогрева или специальные тепловые панели.

Какие элементы понадобятся для монтажа?
Перед монтажными работами приобретаются составляющие схемы отопления.

Котел
Котел определяет функционирование всей системы. Данный агрегат создает необходимое тепло и отдает его теплоносителю, который перемещает его к батареям.
Любые приборы отопления оснащены двумя камерами. В первой камере сгорает топливо. Это камера сгорания. А из другой камеры (теплообменника) выходит теплоноситель.

Также устройства бывают:
• одноконтурными;
• двухконтурными.
Последние еще являются устройством для подогрева воды.

В зависимости от используемого топлива отопительные агрегаты делятся на следующие виды:
1. Электрические модели применяются в местностях, где нет газа. Зависят от перебоев с электричеством и характеризуются дороговизной.
2. Самым востребованным считается газовый котел. Отличается экономичностью и удобством в эксплуатации.
3. Агрегаты на жидком топливе применяются не часто. Для них нужно отдельное помещение, так как выделяют запах при сгорании.
4. Модели на твердом топливе популярны в районах, куда не провели газопроводную магистраль. Требует систематической загрузки топливным сырьем.

Совет! Рекомендуется использовать котлы, с двумя вариантами отопления. Например, газовый агрегат или электрический с горелкой для твердого топлива. Это поможет в случае перебоев с электричеством или проблемами с газом.

Виды котлов для частного дома

Трубы
При выборе труб рассматриваются следующие варианты:
1. Стальные практически не применяются. Отличаются коротким эксплуатационным сроком и сложностью монтажа.
2. Металлопластиковые конструкции легко монтировать, но для них требуется тщательно выбирать подходящие комплектующие.
3. Полипропиленовые трубы монтируются с помощью паяльника и поэтому обеспечивают хорошую герметичность.
4. Недостатком медных изделий является дороговизна. В остальном – это лучший вариант, который характеризуется долговечностью, надежностью и гигиеничностью.

Совет! В частном доме лучше использовать конструкции из полипропилена или медные.

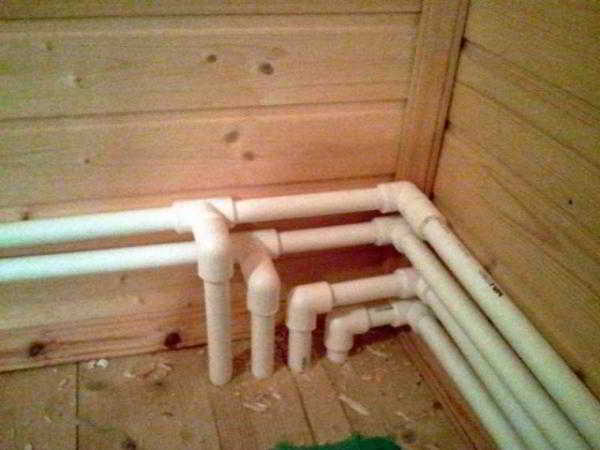

Разводка из полипропиленовых труб

Радиаторы
Радиаторы выбираются из следующих видов:
1. В закрытых системах используются стальные конструкции. На воздухе сталь окисляется.
2. В частном доме часто применяются радиаторы из алюминия. Характеризуются качественной теплоотдачей и быстрым нагревом, но не приспособлены для сильных нагрузок.
3. Биметаллические состоят из двух металлов. По стальной трубе передвигается теплоноситель, а ребра из алюминия обеспечивают хорошую теплоотдачу.
4. Надежными и долговечными считаются модели из чугуна.

Важно! Необходимо выполнить подсчет секций для системы отопления. На 1 кв.метр требуется 100 ватт мощности. Площадь помещения умножается на 100. Затем цифра делится на значение теплоотдачи одной секции, которая указана в паспорте. Таким образом, выявляется количество секций на комнату.

Монтаж радиатора своими руками

Монтаж отопления

Перед монтажными работами приобретаются вспомогательные детали: прокладки, ниппели или кронштейны. При установке выполняется обвязка элементов.

Монтаж состоит из следующих этапов:
1. Выбирается схема разводки.
• в верхней разводке расширительный бак монтируется в самой верхней точке помещения;
• при использовании нижней разводки, трубы с горячей водой устанавливаются в нижней точке здания. При этом обратная магистраль, возвращающая энергоноситель в котел, монтируется ниже горячей трубы.

2. Составляется детальный план расположения всех элементов.

3. Монтаж начинается с котла. Агрегаты, работающие на жидком и твердом топливе, устанавливаются в подсобном помещении на бетонной основе.

4. Насос монтируется в магистраль, по которой перемещается теплоноситель из радиаторов в котел.

5. Выполняется разводка труб. Полипропиленовые трубы монтируются прибором для пайки. Стальные конструкции устанавливаются с помощью сварки. Металлопластиковые крепятся фитингами.

6. При монтаже радиаторов ребра конструкции располагаются на одном уровне и без отклонений по вертикали.

При монтировании системы стоит учитывать определенные правила:
1. Радиаторы располагаются под оконными проемами.
2. Расстояние нижней части батареи до напольного покрытия должно быть около 100 мм, а от подоконника до батареи не менее 60 мм.
3. Все секции по периметру дома располагаются на одной высоте.
4. В системе должен присутствовать слив.

После монтажных работ система заполняется теплоносителем и производится пробный запуск. При этом осматриваются все области соединений и стыки.

Монтаж системы отопления
