Какие СНиП или СП на внутренний водопровод и канализация зданий действуют в Российской Федерации? Нам предстоит провести краткий обзор основных требований этих документов. Кроме того, в рамках статьи мы приведем некоторые справочные данные и опишем простейшие методики выполнения расчетов водопроводов. Итак, приступим.
Схема коммуникация жилого дома.
Содержание:
Перечень документов
Собственно, он состоит всего из двух пунктов, к тому же отчасти дублирующих друг друга.
Любопытно: наружный водопровод и канализация зданий по СНиПу 3.05.04-85 тоже проектируются и сооружаются до настоящего времени, несмотря на существование более новых сводов правил СП 31.13330.2012 и 32.13330.2012, частично дублирующих его требования.
Исследуем СП 30.13330.2012
Область применения
Она ограничивается системами водоснабжения и водоотведения зданий высотой до 75 метров, что соответствует 20-25 этажам.
Действие документа не распространяется:
- На пожарные водопроводы.
- На элеваторные узлы.
- На специализированные системы водоснабжения (подача воды для лечебных процедур, подача деионизированной воды и т.д.).
Общие положения
При наличии центральной канализации в районе строительства здания строятся с внутренними системами канализации и водоснабжения. При ее отсутствии для очистки канализационных стоков используются локальные очистные сооружения, которыми должны комплектоваться общественные заведения и жилые здания выше двух этажей.
Станция глубокой биологической очистки отвечает за обеззараживание стоков.
В производственных зданиях водопровод и сточная система могут отсутствовать, если на предприятии нет центрального водопровода, а число работников в смене не превышает 25 человек.
Качество и температура воды
Качество воды хозяйственно-питьевого назначения должно соответствовать требованиям, изложенным в СанПиН 2.1.4.1074. Для производственных нужд оно определяется технологическими требованиями.
Температура ГВС в точках водоразбора должна лежать в диапазоне 60 — 75 градусов.
Примечание автора: в реальности это требование нарушается, вероятно, чаще всех прочих.
Согласно действующим температурным графикам, при +8 на улице температура воды в подающем трубопроводе теплотрассы должна быть равной 46,4 — 53,2 С.
Откуда в этом случае могут взяться минимальные 60, автору категорически непонятно.
В детских садах и яслях температура ГВС не должна быть выше +37 С.
В туалеты (писсуары и сливные бачки) может подаваться вода непитьевого качества. При более низких требованиях к обработке цена кубометра будет заметно меньше.
Обычно, впрочем, все сантехнические приборы запитываются холодной водой от одного стояка.
Системы водопровода
- Подача горячей воды из теплотрассы нежелательна. Рекомендуется готовить ее на месте в теплообменниках и водонагревателях.
- Пожарный водопровод может объединяться с хозяйственно-питьевым или производственным.
- Систему ГВС следует делать циркуляционной для поддержания температуры горячей воды в отсутствие водоразбора. Для этой цели стояки зданий выше 4 этажей объединяются в группы (от 3 до 7 штук); перемычки прокладываются по чердаку или в квартирах.
Давление на уровне точек водоразбора должен соответствовать следующей таблице:
| Расположение прибора | Давление, кгс/см2 |
| Нижний прибор в здании | Не более 4,5 |
| То же, для зданий, возводимых в застроенных ранее районах | Не более 6 |
| Верхний прибор в здании | Не менее 2 |
Важно: давлению в одну атмосферу соответствует высота водяного столба в 10 метров.
Соответственно, любое здание выше 25 метров, чтобы уложиться в эти требования, должно комплектоваться промежуточными подкачками на средних этажах.
На практике подкачка если и есть, то устанавливается в подвале или в отдельном строении.

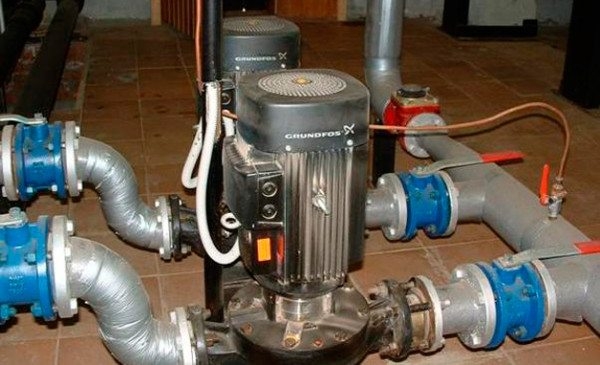

На фото — насосная станция, поднимающая воду на верхние этажи.
Канализация
Отвод канализационных стоков следует организовывать по самотечным закрытым трубопроводам. Участки канализации прокладываются прямолинейно; повороты выполняются с обязательной установкой соответствующей фасонины. Уклон остается постоянным на всем протяжении каждого участка.
Полезные мелочи
Напоследок предложим вниманию читателя некоторое количество несистематизированной информации, имеющей отношение к проектированию, строительству и обслуживанию водопроводов.
- Расстояние от водопровода до фундамента здания должно быть не меньше 5 метров.
Минимальные расстояния от подземных коммуникаций до прочих объектов.
Однако: согласно СНиП 2.07.01-07 , при прокладке стального или пластикового водовода в защитном футляре расстояние от водопровода до здания может быть уменьшено до полутора метров.
- Если через здания транзитом проходит магистральная сеть водопровода, она остается в зоне ответственности Горводосети. Жилищная организация обязана лишь обеспечить доступ к магистрали.
- Своими руками рассчитать диаметр водопровода для дома или квартиры поможет следующая таблица:
| Внутренний диаметр, мм | Расход в литрах в секунду |
| 10 | 0,11 |
| 15 | 0,35 |
| 20 | 0,7 |
| 25 | 1,4 |
| 32 | 2,3 |
| 40 | 3,5 |
| 50 | 5,9 |
- Инструкция по расчету пикового расхода воды сводится к использованию еще одной таблицы:
| Сантехнический прибор | Расход в литрах в секунду |
| Унитаз (сливной кран) | 1,40 |
| Унитаз (сливной бачок) | 0,10 |
| Поливочный кран | 0,30 |
| Душ, умывальник, мойка | 0,12 |
| Ванна при наборе воды | 0,25 |
- Если предполагается одновременно использовать несколько точек водоразбора, расход через них суммируется. Например, для ванны, унитаза с бачком и кухонной мойки он составит 0,25+0,10+0,12=0,47 л/с.
Водопровод проектируется с учетом одновременной работы нескольких приборов.
Заключение
Надеемся, что материал этой статьи сможет помочь читателю в изучении основ проектирования водопроводов и систем канализации. Видео в этой статье предложит дополнительную информацию. Успехов!
