Водяной теплый пол Rehau: комплектация и особенности подключения

Комфортность нашего проживания в доме не в малой степени зависит от работы отопительной системы, то есть фактически от того, насколько профессионально она будет спроектирована. Подобную задачу довольно эффективно можно решить, установив готовые системы обогрева от известных производителей, снискавших популярность благодаря качеству и надежности своей продукции. Немецкая торговая марка Рехау давно уже славится производством всевозможных высококачественных полимеров.
Исключительно удачным оказался и опыт использовать свои разработки в готовых системах обогрева. Водяной теплый пол Rehau оказался уникальным в своем роде комплексом.

Преимущества продукции Rehau

• Водяные теплые полы Рехау максимально отдают тепловую энергию, сводя ее потери в помещении на нет.
• Инновационные технологии обеспечивают исключительную прочность используемых труб, что, в свою очередь, становится гарантом целостности и практичности использования системы на долгие годы .
• Пол Rehau не нуждается в специальном обслуживании или уходе. Он абсолютно автономный.
• Позволяет проектировать систему как для помещения целиком, так и в отдельных его участках.
• Оперативность и экономичность укладки обеспечивает возможность использовать различные технологии монтажа, к примеру, использование жидкой стяжки или укладка труб под острым углом.

Проектирование

Проектирование любого теплого пола с подогревом начинают с его расчета. Прежде всего рассчитывают наилучшую возможную мощность системы, используя расчетные данные ее удельной теплоемкости.

На заметкуУдельная теплоемкость комплекса обогрева в помещениях, обеспеченных хорошим уровнем теплоизоляции – порядка 70–150 ватт на кв. м.

Система обогрева полов Rehau состоит из ряда элементов:

• труб, обладающих повышенной устойчивостью к большому давлению, которые производят из сшитого полиэтилена. Они укомплектованы муфтами и фитингами, обеспечивающими надежность крепежа;
• монтажных элементов, скажем, мат с фиксаторами;
• управляющих блоков – гребенок, терморегуляторов и термодатчиков.

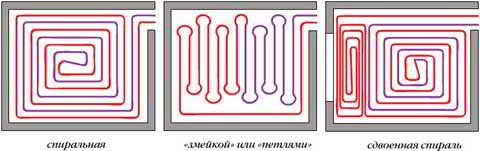

Затем выбирают схему монтажа трубопровода, укладываемого с шагом 11–18 см.

ВниманиеОбратите внимание, что если протяженность укладываемых труб в совокупности превысит 15 м, то из-за перепада температуры в исходной и конечной точке нарушится равномерность нагрева в трубопроводе. После того как будет составлен плана раскладки, выбирают элементы водяного теплого пола.

Комплектация его начинается с выбора труб.

Трубы Рехау

Основное звено нагревательного комплекса – трубы RAUTHERM. Для их изготовления используют сшитый полиэтилен повышенной прочности. Чтобы максимально перекрыть доступ кислорода, в их стенках предусмотрен этиленвинилалкогольный слой, выполняющий защитную функцию.

Отдельные участки трубопровода соединяют между собой гильзовым методом при помощи надвижных гильз, муфт и т. д., которыми укомплектовывают трубы для теплого пола rehau.

В зависимости от требуемых показателей мощности устанавливают трубы различного диаметра. В ассортименте продукции компании представлены изделия с внутренним сечением от 10 до 25 мм.

Отметим некоторые преимущества труб RAUTHERM.

• Высокая механическая устойчивость.
• Низкое сопротивление теплопередаче.
• Гибкость, которая обеспечивает полное отсутствие перегибов.
• Устойчивость к образованию коррозии и разрушений.
• В отличие от труб из металла, они не предрасположены к появлению внутренних наростов.
• Высокая эластичность позволяет им сжиматься или передавливаться без ущерба системе при высоких механических нагрузках, скажем, при перемещении тяжелой мебели.
• Химическая нейтральность. Не теряют эксплуатационных качеств, если на полы проливается обильное количество щелочи или других химических средств.
• Устойчивость к высокому рабочему давлению и повышенным температурам.

Крепежные детали

Для крепления трубопровода, транспортирующего теплоноситель, используют системы крепежа. Таких изделий – несколько.

Фиксирующие маты Varionova

Жесткий полимерный материал, из которого они изготовлены, обеспечивает матам отличную механическую устойчивость. К примеру, они способны выдерживать нагрузку от веса взрослого мужчины, даже если еще не залит верхний слой стяжки. Именно они обеспечивают большую скорость монтажа полов Рехау по сравнению с моделями других производителей.
Каждое изделие укомплектовано клипсами, предусмотренными для установки поверх труб. Маты можно разрезать по специальным линиям на отдельные фрагменты. Их потом стыкуют при помощи соединительных элементов. Трубы ø 14–17 мм укладывают с минимальным шагом в 5 см.

Технические характеристики:

• Толщина покрытия оставляет 2 мм, есть возможность выбрать изделия с теплоизоляционной подложкой из пенопласта или без нее.
• Предназначены для укладки трубопроводов диаметром от 14 до 17 мм.
• Минимальный шаг укладки составляет 5 см.
• Для оптимизации монтажа на поверхности матов есть отрезные линии и соединительные элементы для состыковки отдельных частей друг с другом.

Шины RAUFIX

Это наилучший способ уложить недорогой пол с подогревом. Шины из жесткого полипропилена, благодаря имеющимся с нижней стороны особых скоб, крепятся практически на любое основание. Подобные изделия имеют небольшую толщину, из-за чего высота пола увеличивается всего на 5 мм. Монтаж магистрали проводят с шагом кратным 5 см. Шины бывают длиной в 1 метр, а шириной 4 или 5 см. Шины обязательно крепят поверх слоя теплоизоляции.

Управляющие элементы

Главное управляющее устройство комплекта – гребенка. Rehau предлагает потребителю несколько модификаций распределительного коллектора. Наилучшим вариантом считается гребенка в сборе, в которую входит терморегулятор и расходометр, установленные, соответственно, на входящем и выходящем коллекторе. Есть, конечно, и другие варианты, так как подключить водяной теплый пол можно и через насосно-смесительный узел. В этом случае составляющие, скажем, циркулярный насос закупают отдельно.

Монтаж

Чтобы не допустить возможных ошибок при устройстве, рекомендуется предварительно подготовить проектную документацию.
Непосредственно монтаж начинают с выравнивания основания, используя для этого специальные смеси, с последующей укладкой теплоизоляции. Утеплитель должен быть стойким к механическим нагрузкам и экологически чистым. К примеру, можно выбрать высокоплотный фольгированный пенополистирол.

Далее монтируется гребенка в распределительный шкаф. Его подключают либо к нагревательному котлу, либо к системе отопления, затем укладывают монтажные маты. Прокладку магистрали начинают с подключения к патрубкам коллектора.

СоветСкрытые соединения по рекомендации производителя Рехау необходимо обернуть специальной фирменной лентой.

Уложенный трубопровод заливают тонким, до 30 мм, слоем стяжки, на который для повышения надежности укладывают армирующую сетку. Монтажные работы заканчивают финишной заливкой бетона.
Систему нагрева полов нельзя включать до полного застывания стяжки. Иначе неравномерность удаления влаги из заливки станет причиной преждевременного разрушения или деформации бетона.

СоветТепловое расширение компенсируют, уложив по нижней части помещения демпферную ленту.
