Водяной теплый пол Valtec: от проектирования до управления

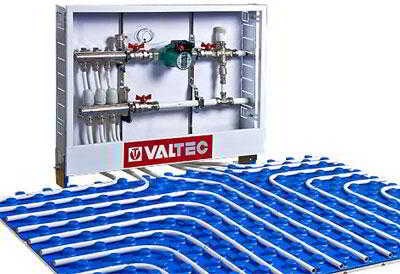

Продукция совместной российско-итальянской компании Valtec давно известна российскому потребителю. Основная сфера деятельности фирмы – разработка и создание систем отопления, а также производство комплектующих к ним. Но особую популярность завоевал водяной теплый пол Valtec, для которого компания выпускает все необходимые элементы.

Преимущества системы Валтек

  • Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
  • В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
  • Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.

Этапы проектирования

Для создания водяной системы нагрева поверхности пола необходимо выполнить предварительные расчеты. Только на основе полученных данных подбирается материал и разрабатывается технологическая схема их монтажа. Благодаря профессиональному подходу компании, водяные теплые полы Валтек могут иметь несколько вариантов комплектации.

Водяной теплый пол Valtec: от проектирования до управления

На первом этапе необходимо рассчитать оптимальную тепловую мощность системы. Она будет зависеть от диаметра труб, температурного режима работы и наличия основного отопления. Также учитывается материал изготовления верхнего защитного слоя (бетонная стяжка) и тепловые потери помещения.

На практике расчет водяного теплого пола представляет собой довольно сложную операцию. Поэтому с целью упростить этот этап проектирования принято пользоваться следующими параметрами:

  • При хорошей теплоизоляции помещения требуемая номинальная мощность нагрева может составлять от 90 до 150 Вт/м². Для «мокрых» помещений (ванная, кухня) она будет выше, для жилых комнат – в районе 100 Вт/м².
  • Расстояние между трубами (шаг укладки) регулирует мощность системы. Обычно он составляет от 150 до 300мм. Чем больше дистанция между магистралями, тем ниже удельная мощность нагрева.
  • Диаметр труб. Большая площадь сечения влечет за собой увеличение площади обогрева. Но вместе с этим количество теплоносителя также возрастает. Поэтому принято применять трубы диаметра от 14 до 20 мм.

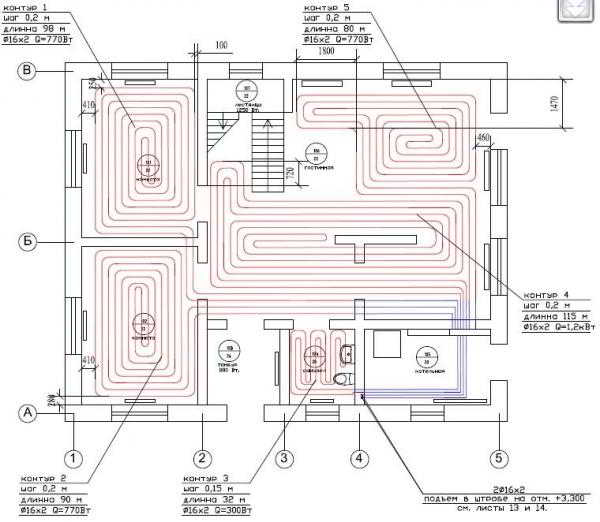

Зная эти требования можно составить оптимальный чертеж, на основании которого будет укомплектован водяной теплый пол. Схема представляет собой план помещения, на котором указываются срок прокладки магистралей, место монтажа управляющих и распределительных элементов и подключение к отопительной системе.

Водяной теплый пол Valtec: от проектирования до управления

Комплектация

Водяной теплый пол Валтек состоит из следующих комплектующих:

  • Трубы. Можно применять металлополимерные изделия или магистрали из сшитого полиэтилена высокого давления.
  • Монтажные элементы. К ним относятся теплораспределительные пластины, маты с фиксаторами и теплоизолирующие подложки.
  • Управление работой системы осуществляется с помощью терморегуляторов, узла смешивания и термостатов. Все они устанавливаются на коллекторном блоке, который является главным узлом управления.
  • Автоматика. Необходима для дистанционного регулирования температурного режима с учетом показаний нагрева пола воздуха в помещении.
  • Все вышеперечисленные комплектующие есть в ассортименте продукции компании. Для правильности выбора необходимо рассмотреть каждую группу в отдельности.

     Трубы PEX-EVOH

    Водяной теплый пол Valtec: от проектирования до управления

    В большинстве случаев специалисты компании рекомендуют использовать трубы из сшитого полиэтилена высокого давления. В настоящее время в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве соединительных элементов используется система фитингов, изготовленных из сплава латуни.

    Так как сшитый полиэтилен способен пропускать молекулы кислорода, поверхность трубопроводов покрывается защитным слоем из поливинилэтилена. Если же установить простые садовые шланги, которые внешне очень схожи с PEX-EVOH, то насыщение кислородом воды приведет к быстрому ржавлению стальных компонентов.

    Монтажные системы

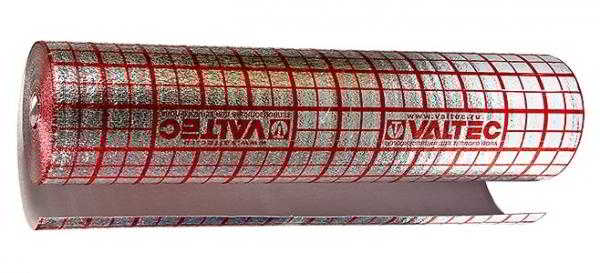

    Существуют различные способы укладки водяного теплого пола. Зачастую на бетонную основу устанавливают теплоизоляционный материал, поверх которого монтируют нагревательные элементы. Рулонная подложка VT.HS.FP изготавливается из 2х материалов – вспененного полиэтилена и металлизированного слоя, расположенного на лицевой части изделия.

    Водяной теплый пол Valtec: от проектирования до управления

    Благодаря отражающей способности верхнего покрытия повышается КПД водяного теплого пола. Для упрощения монтажа на поверхности материала нанесена разметка, по которой можно легко установить трубы. Небольшая толщина подложки не скажется на увеличении общей высоты пола. Но ее характеристики способствуют большей теплоотдаче нагрева.

    Коллектор и смесительный блок

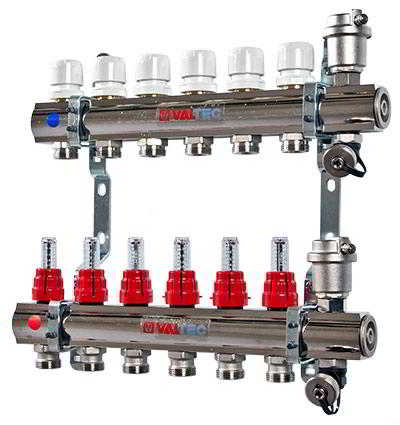

    Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.

    Водяной теплый пол Valtec: от проектирования до управления

    На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.

    ВниманиеГрамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.

    Водяной теплый пол Valtec: от проектирования до управления

    Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.

    Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.

    Автоматика

    Монтаж автоматических приборов управления значительно облегчает регулировку мощности водяного теплого пола. На практике это реализовывается путем установки следующих элементов.

    • Сервоприводы для термостатических клапанов. Это электронное устройство, устанавливаемое на клапан входного коллектора. Оно подключается к терморегулятору и при получении сигнала от него уменьшает или увеличивает степень выдвижения штока в клапане. Этим самым регулируется мощность нагрева отдельных контуров и всей системы в целом.
    • Выносной терморегулятор. Нужен для управления элементами работы нагревательной системы без ручной регулировки компонентов коллектора. Желательно приобрести многофункциональное электронное устройство с удобным управлением. Текущие показания будут отображаться на ЖК дисплее, а регулировку температуры можно будет выполнить нажатием соответствующих кнопок.

    ВниманиеКакой бы ни была схема установки основные правила укладки, такие как наименьший шаг между нитями трубопровода, отсутствие мебели и стационарного оборудования в участках нагрева и другие, остаются неизменными.

    Нельзя не отметить, что водяной теплый пол Валтек – универсальный, то есть на него можно укладывать как финишное покрытие из плитки, так и из паркета. Неизменным условием остается только верхний слой стяжки толщиной, по крайней мере, в 2 см, что обеспечит равномерное распределение тепла по поверхности пола.
