Врезка труб водопровода, канализации, как её правильно сделать

Современные города и посёлки не могут существовать без трубопроводов. По трубам передается вода, тепло. По трубам канализации из домов удаляются отходы.

Системы трубопроводов напоминают деревья. Выходят мощным стволом — магистралью из насосной станции или котельной, затем расходятся по районам, разветвляются по улицам, домам, наконец — квартирам. Заканчиваясь кранами, радиаторами отопления или сифонами сантехники.

Инженерные сети все время меняются — подключаются новые дома, заменяются изношенные трубы. При этом новые или отремонтированные участки-ветки нужно подключать к существующим, или, как говорят строители «врезáться».

Соединение должно быть таким же надежным, как и сам трубопровод. Задача непростая, но если знать, как правильно сделать врезку труб водопровода и/или канализации, посильная даже для новичка в сантехнике.

По видам трубопроводов врезки бывают:

водопроводные,
канализационные,
врезки в систему отопления,
газопровод.

Техника исполнения врезки зависит от материала трубы, её диаметра. Приходится учитывать и сопутствующие условия, например ограниченность пространства.

От обычных врезок, для которых линию просто на время перекрывают, отличают врезки под давлением, то есть в действующую линию без её отключения.

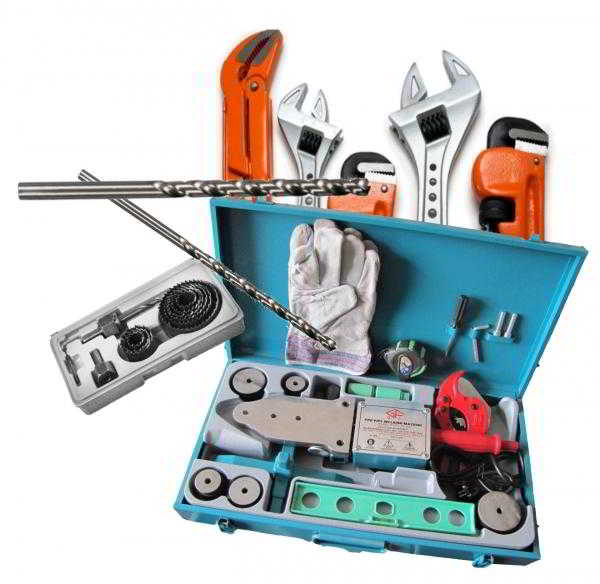

Чтобы делать врезки труб водопровода или канализации стандартного набора инструмента сантехника из пары разводных, пары газовых ключей и молотка будет недостаточно.

В зависимости от вида трубопровода, условий работы и т.д. может потребоваться:

паяльник для полипропилена плюс насадки и приспособления для резки и зачистки труб,
дрель с комплектом фрез-коронок для прорезки отверстий большого диаметра в пластике,
сверла по металлу диаметрами 10-12 мм, длиной 150-200 мм для врезки в водопроводную магистраль без ее отключения,
небольшой монтажный ломик.

Какой именно инструментарий потребуется, зависит от вида врезки

Поскольку в большинстве домов вряд ли найдется газовая сварка, в устройстве врезок своими руками постараемся обойтись без нее. Кроме инструментов под рукой нужно иметь:

уплотнительную ленту ФУМ,
«косичку» льняной пакли
и тюбик силиконового герметика.

Как сделать врезку в пластиковую линию водопровода

Начнем с врезки линий водопровода. Наряду с канализацией такое соединение наиболее частый случай как в самостоятельных ремонтах, так и в новом строительстве.

Проще всего, когда стояк

сделан из пластиковой трубы, соединение которой выполняется в основном на пайке, реже на фитингах (металлопластиковые трубы).

Наша задача вставить в существующую трубу отвод. Для этого нам понадобится тройник соответствующего диаметра, который и будем «врезать» в трубу.

Рекомендую:  Как демонтировать чугунную канализацию

Пластиковые стояки в жилых домах обычно имеют диаметр 25 или 32 мм, такого же диаметра нужен и тройник.

Один конец прямого участка тройника соединим непосредственно с трубой стояка на пайке или фитингом.

Для противоположного конца потребуется — накидная гайка, иначе именуемая «американка». Без нее выполнить соединение будет невозможно или затруднительно, поскольку основную трубу вряд ли получится сдвигать вдоль оси

.

Трубы нередко проложены в узких каналах, работать там не удобно, поэтому, сразу соберем узел врезки, чтобы в ограниченном пространстве пришлось делать меньше операций.

Узел для врезки необходимо по возможности полно собрать заранее

Приложив собранный узел к стояку, отмечаем какой участок будем вырезать. Перекрываем воду на стояке и вырезаем отмеченный кусок. Узел будет состоять из тройника, подсоединенного к его боковому отводу вентиля и половины накидного соединения с накидной гайкой.

Иногда перекрыть стояк по силам самому хозяину квартиры, но порой для этого приходится вызывать представителя управляющей компании или слесаря ЖЭК.

Перед тем как начать резать стояк откройте кран водопровода (лучше всего в квартире ниже), чтобы стекла вода оставшаяся в стояке, если её ещё не слили ваши соседи.

Подсоединяем вторую часть накидного соединения. Лучше это делать к той части трубы, что уходит вверх. Удобнее будет работать с накидной гайкой, меньше риск потерять её прокладку. Если врезка делается на горизонтальном участке, то без разницы.

Присоединяем тройник. Снизу на пайке или фитингом (если трубы стояка металлопластиковые), сверху накидной гайкой.

Врезка в водопровод из стальных труб

Несмотря на повсеместное использование пластика, кое-где еще сохранились стояки из водогазопроводных стальных труб.

Врезку в такой стояк удобнее выполнять с помощью газовой сварки. Но если отвод от неё уже существует, задача облегчается.

Конечно, совсем замечательно, если на этом отводе уже установлен вентиль, пусть и негодный. В этом случае задача сведется к его замене, а если вентиль в нормальном состоянии, то к установке переходника на пластик или на диаметр внутриквартирной трубы.

Но бывает и так, что трубы старого водопровода просто вварены в стояк. И даже если вентиль стоит, то в таком состоянии, что его приходится просто срезать.

Чтобы нарезать резьбу на отводе потребуется клупп

Для нарезки резьбы нужно взять на время специальное устройство — клупп. В этом случае главное, что нужно сделать, обрезая старую трубу — оставить кусок отвода.

Важно! Большинство клуппов имеют храповой механизм, позволяющий проворачивать нарезающую резьбу плашку в ограниченном пространстве. Но встречаются и такие, рукоятью которых требуется совершать полный оборот, что не всегда возможно. Учитывайте это заранее.

Длина отвода должна быть достаточной, чтобы нарезать сантиметровый участок резьбы. С учетом хода клуппа это порядка 10-12 см.

Рекомендую:  Бестраншейная прокладка канализации — особенности и преимущества

Нарезав резьбу, наматываем на нее ФУМ ленту или сантехническую льняную паклю

и навинчиваем вентиль.

Если отвода нет, либо нет возможности нарезать резьбу выходом станет применение седельного хомута.

Он состоит из двух половинок скрепленных болтами. На одной половине хомута отверстие с резьбой. Для уплотнения с трубой под хомут подкладывается резиновая прокладка.

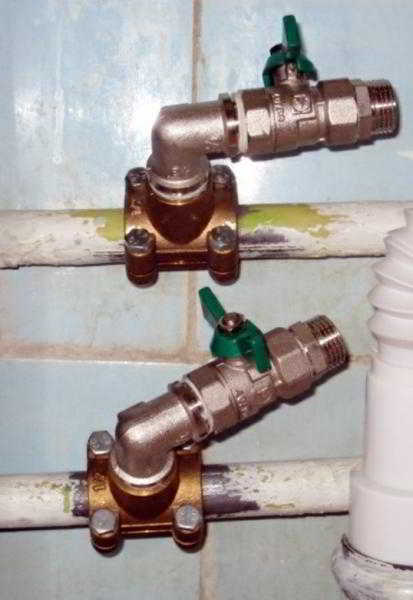

Отводы с помощью седельных хомутов на металлических трубах можно делать без сварки и без клуппа

Хорошенько зачистим трубу от краски и (или) ржавчины и просверлим её сверлом на 8-10 мм. Накладываем седельный хомут, так чтобы отверстие пришлось по середине отвода. Зажимаем болты хомута.

Отвод готов, теперь в него можно ввернуть переходной элемент или сразу вентиль.

Врезка в водопровод под давлением

В описанных выше случаях, для устройства врезки мы перекрывали воду.

Но бывают случаи, когда сделать этого нельзя, либо хлопоты, связанные с отключением чересчур велики. В этом случае врезку придется делать под давлением, то есть в действующую магистраль.

Для этого мы снова применим уже известный нам седельный хомут.

Закрепим его на трубе, хорошо затягивая крепежные болты.

Совет. Если время не лимитировано, перед монтажом нанесите на внутреннюю поверхность седельного хомута слой силиконового герметика. А, установив хомут, выждите пару часов, чтобы герметик схватился. Такая мера придаст соединению дополнительную надежность.

В резьбу хомута ввинчиваем задвижку или шаровой вентиль. Главное чтобы механизм запирания имел сквозной проход, совпадающий с осью отвода хомута.

Теперь самый ответственный момент. Задвижку или кран нужно полностью открыть, а затем через её отверстие просверлить трубу. Когда сверло пройдет стенку трубы, быстро вытащим его, сразу же перекрыв задвижку (кран).

Врезку в водопровод по давлением можно сделать с помощью седельного хомута

Чтобы ударившая струя воды не попала в дрель, перед сверлением наденьте на сверло щиток — пластиковую крышку от банки, горловину или донышко отрезанной пластиковой бутылки.

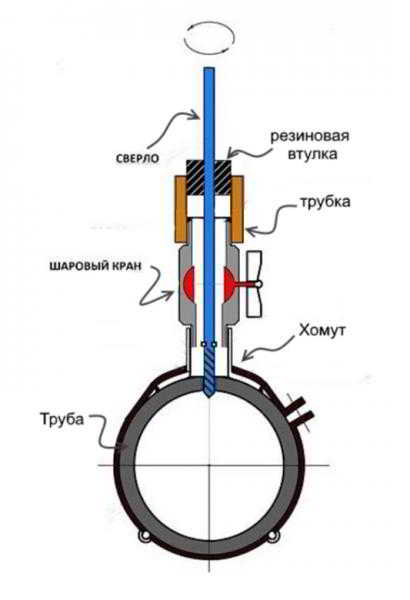

Не получить струю воды в нос поможет простое приспособление:

В короткую трубку с подходящей резьбой вбиваем резиновые или силиконовые втулки. Затем сверлим их по оси трубки сверлом диаметром на 0,9-1 мм меньше того, которым будем сверлить трубопровод.

Трубка ввинчивается в резьбу вентиля. Когда магистраль с водой просверлена, втулка не пустит воду. Немного вытаскиваем сверло, освобождая задвижку (кран), закрываем ее и снимаем приспособление. Такая насадка хороша еще и тем, что помогает центрировать сверло, облегчая работу (см. рис. выше).

Врезка в канализацию

Канализация обычно собирается по методу «враструб». То есть звено в звено по порядку как своеобразный конструктор. Поэтому если требуется боковое подключение, возникают панические мысли о том, что придется разбирать всю линию. На самом деле разборку стоит делать лишь, если это не представляет сложности.

Рекомендую:  Блочный тепловой пункт: что такое, особенности

Существует как минимум три способа устройства врезки в канализацию:

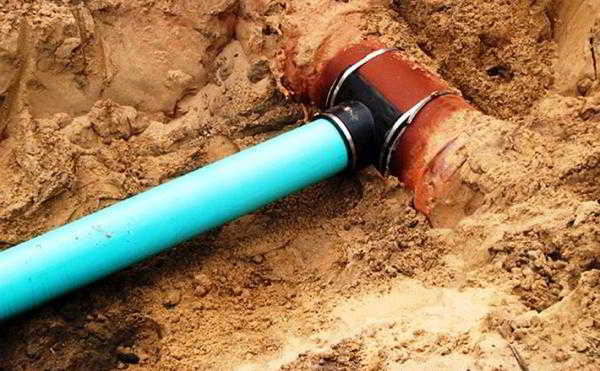

Врезка в канализацию при помощи седельного хомута

Первый способ врезки в канализацию основан на использовании канализационного варианта седельного хомута.

Седельный хомут для врезки в канализационную магистраль

Применяется он для врезки в уличную магистраль большого диаметра. Отверстие в трубе высверливается специальной коронкой и на него накладывается резиновая прокладка, а затем, изогнутая по диаметру трубы, пластина с отводом. Все это фиксируется на трубе обжимными ленточными хомутами.

Устройство «канализационная врезка»

Второй способ — используется устройство, которое так и называется «канализационная врезка».

Она подойдет если врезку делаем трубой 40 или 50 мм (к примеру, при подключении стиральной машины) в трубу 110 мм.

Сначала коронкой диаметром 57 мм в магистрали сверлим отверстие, куда вставляем нижнюю муфту «врезки». Затем вращаем кольцо, расположенное на её горловине. При этом резиновая прокладка муфы, вставленная в просверленное отверстие сжимается и увеличивается в диаметре, обеспечивая надежное уплотнение.

Устройство для подсоединения к канализации так и называется «врезка»

Врезка в трубу канализации через тройник

Третий способ более трудоемок и требует ровного, без стыков участка трубы длиной около 40 см. Зато, с его помощью можно врезать канализационную трубу такого же и даже большего диаметра, чем основная.

Нам понадобится обычная канализационная муфта с раструбами (расширениями) на обеих сторонах и тройник, всё с диаметром основной трубы.

Канализационная муфта с раструбами (расширениями) на обеих сторонах и тройник

Перед выполнением врезки канализационную магистраль желательно предварительно хорошенько промыть и, конечно, попросить соседей, чтобы не пользовались канализацией с пол часа.

Вырезаем из трубы стояка или коллектора, куда будем врезаться участок на два-три миллиметра длинней, чем длина прямой части тройника. Зачищаем срезы, снимая с них фаску на конус.

Надеваем муфту на один конец трубы и продвигаем так, чтобы она полностью на неё зашла. Чтобы муфта хорошо скользила, смажем саму трубу и уплотняющие кольца муфты жидким мылом.

Вставляем в прорез тройник и надвигаем его раструб на противоположный конец трубы.

Сдвигаем муфту в обратную сторону, надвигая ее раструб на тройник, плотно его зажимая.

Этим можно и ограничится, а можно для надежности дополнительно усилить соединение ленточным хомутом, зажав его на трубе вплотную к муфте.

Предупреждения и пожелания по врезке труб водопровода и канализации

Перед тем как начинать работы по врезке необходимо всё тщательно продумать и спланировать. Собрать информацию, изучить участок сети, где предстоит работать, заранее согласовать с заинтересованными лицами отключение воды или канализации.

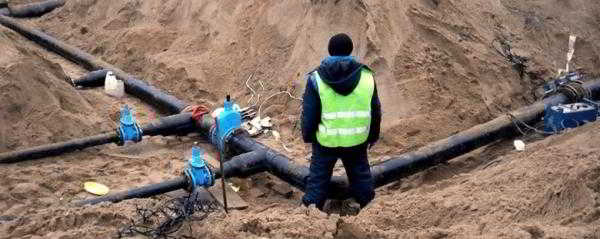

Помните, что частным лицам запрещено производить врезки в газопроводы и магистральные трубы высокого давления, магистрали отопления и ряд других трубопроводов.

Для этого нужны специальные разрешения, лицензии, спец. техника, а сами врезки бывают настолько сложны, что для разработки методики приходится привлекать проектные лаборатории.

Для разработки некоторых видов врезок необходимо привлекать проектные лаборатории

Однако если речь идет о подключении к линии в квартире или частном доме, нанимать бригаду сантехников не обязательно. Часто можно обойтись своими силами.
