Чем обернуть трубу дымохода от возгорания

Как изолировать трубу в бане – проверенные способы изоляции

Эксплуатация бани обязана быть абсолютно безопасной для человека. Чтобы при контакте с горячей печью или трубой дымохода не возникло возгораний, следует произвести тщательную изоляцию стен и потолков, а также горячих поверхностей. О том, как в сауне сделать изоляцию трубы дымохода, подробно расскажем в данной статье.

Как гласит печальная статистика, в течение 2014 года до 70 % пожаров в частных банях возникли из-за некорректной теплоизоляции металлических труб. Поэтому чтобы помочь нашим читателям обезопасить себя и своих гостей, расскажем о материалах, а также технологии выполнения изоляции трубы в бане.

Разнообразие изоляционных материалов для бань

Излюбленным материалом для бани в России является дерево. Однако оно имеет свойство очень легко воспламеняться. Чтобы этого избежать, люди уже давно научились производить изоляцию дымохода в бане, а также печи и всех поверхностей – стен, потолка. В этих целях использовали любые доступные средства – глину, асбест или любые другие негорючие материалы, отличающиеся низкой степенью теплопроводности.

Еще один аргумент в пользу проведения теплоизоляции дымохода состоит в том, что в таком случае труба будет остывать намного медленнее, в ней не будет скапливаться конденсат.

Ошибочно считать, что хорошим решением касаемо того, как изолировать трубу в бане, будет крепление на потолке листового железа. Металл способен очень быстро нагреваться, что никоим образом не препятствует возгоранию, так что для теплоизоляции он не подходит.

Как вариант, чем обложить трубу в бане, можно использовать красный огнеупорный кирпич. Однако для такой конструкции требуется предусмотреть заранее размер помещения, укрепить фундамент и подобрать дизайн.

Среди современных материалов, решающих вопрос о том, чем обмотать металлическую трубу дымохода в бане, на рынке предлагают такие:

Рассмотрим каждый из них более подробно.

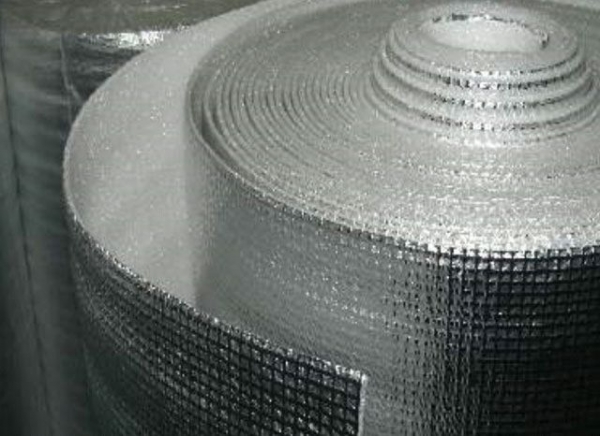

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

Одним из вариантов, чем обернуть трубу в бане, является теплоизол. Для производства теплоизола применяют вспененный полиэтилен, спрятанный между двумя слоями фольги, причем верхний слой фольги в материале призван защитить дымоход от перегревания.

На рынке стройматериалов теплоизол появился сравнительно недавно. Толщина такого материала колеблется в пределах 2-10 мм.

С теплоизолом легко манипулировать – его нужно просто обмотать вокруг дымохода и закрепить металлизированным скотчем.

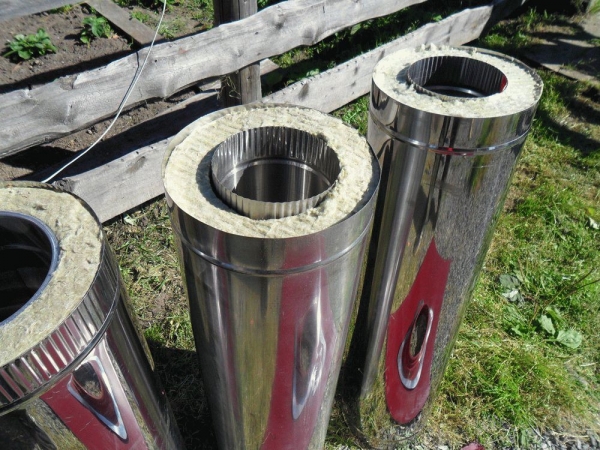

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: “Преимущества трубы для бани сэндвич при строительстве дымохода”). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Тем не менее, заметим, что сэндвич трубы целесообразно монтировать в сухих саунах. А вот для традиционных русских бань с большой влажностью следует подобрать несколько иные варианты теплоизоляции.

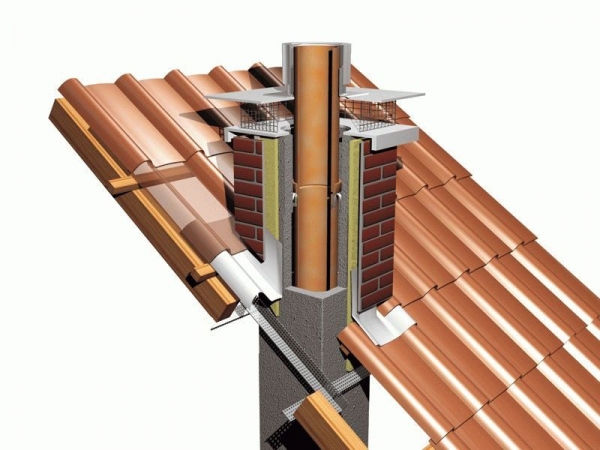

Способ изоляции дымохода в русской бане

Если в бане устанавливается каменка, то для возведения дымохода применяется огнеупорный кирпич. Он способен долго оставаться теплым.

При строительстве кирпичного дымохода не стоит экономить, а желательно подойти к этому вопросу очень ответственно, ведь от качества проведенных работ зависит его долговечность.

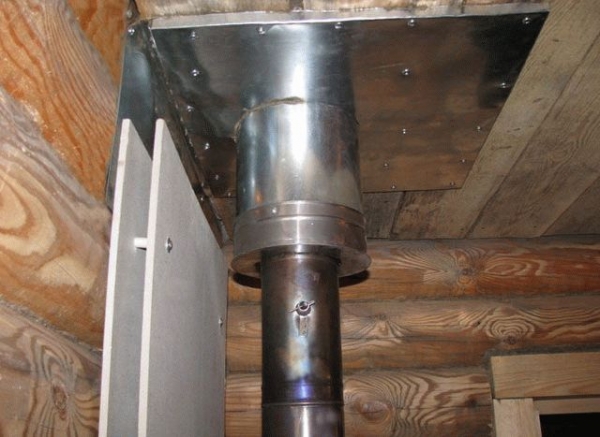

В данном случае лучшим способом, как изолировать трубу в бане от потолка, кровли и прочих элементов крыши, будет крепление на этих поверхностях листового металла.

В местах соприкосновения дымохода с крышей и потолком следует защитить поверхности асбестовыми листами. На стенах же возле трубы нужно закрепить листы оцинкованной стали. Железо в данном случае применять нецелесообразно, поскольку оно подвержено коррозии.

Как вариант, вокруг дымохода можно установить защитный экран, в который засыпать керамзит. Он послужит в качестве дополнительной защиты от возгорания всех деревянных поверхностей бани, а также станет накопителем тепла.

Тем не менее, одной лишь изоляцией труб полной безопасности в бане не добиться. Аналогичные действия нужно выполнить и с печью, стенами и потолком.

Изоляция печки в бане

В настоящее время в банях часто используют простые металлические печки, которые обшиты листовым металлом с боков и в задней части, и установлены непосредственно на фундамент. Чтобы обеспечить сохранение тепла в бане на длительное время и придать ей презентабельность, печку можно обложить красным огнеупорным кирпичом.

В настоящее время для изоляции печки уже не применяют листы асбеста, поскольку при нагреве он выделяет токсичные вещества.

Целесообразно для изоляции печи использовать натуральный войлок. Хотя этот материал и отличается достаточно высокой стоимостью, он является отличным изолятором. Кроме того, при попадании искры войлок не вспыхивает, а начинает тлеть, так что вы сразу заметите проблему по характерному резкому запаху.

Устанавливая печку на деревянный пол, следует сначала простелить войлок в два слоя, а затем уложить кирпич в три ряда. На стенах и полу вокруг печи монтируют листовой металл кусками по 50-70 см высотой.

Надеемся, что данная статья смогла ответить на наиболее часто возникающие у начинающих строителей вопросы. Напомним, что качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.



Изоляция дымохода бани: каким материалом изолировать металлическую трубу дымохода

В любом частном доме есть печь либо камин, а также собственная банька. Дымоход почти всегда выходит на крышу сооружения. Его долговечность, а также пожарная безопасность, напрямую зависит от правильной и надежной изоляции печной трубы. По этой причине возникает вопрос, чем заизолировать печную трубу и какой использовать материал для изоляции металлической трубы? Как это сделать правильно своими руками?

Изоляция дымохода в бане

Вопрос изоляции трубы дымохода возникает часто у владельцев частных домов. Такие работы необходимо выполнять, чтобы оградить сооружение от пожара и разрушающих факторов:

Специалисты рекомендуют выполнять такие работы комплексно, применяя гидро- и противопожарную термоизоляцию. Выбирая материал для изоляции в первую очередь нужно думать о безопасности семьи. Живой огонь в закрытом помещении всегда несет в себе опасность для жизни людей. Если не выполнить качественную и надежную защиту перекрытия, оно легко может воспламениться.

Традиционно для строительства бани используется древесина. Она легко поддается возгоранию. Большинство людей наивно думают, что обшивка на потолке металлическими листами может послужить защитой от огня и поэтому изоляцию дымохода не выполняют. Металлические листы нагреваются и не спасают от перегрева и воспламенения. Иногда дымоход изолируют красным кирпичом, но такой материал не самый подходящий по дизайну для бани из древесины.

Большой выбор современных материалов позволяет выбрать наиболее подходящий и надежно заизолировать дымоход. К числу самых востребованных и популярных относятся:

фольгоизоль — такой материал будет создавать эффект термоса, поскольку тепло всегда остается в помещении, оно быстро нагревается и медленно остывает;

теплоизоль — этим материалом обматывают поверхность трубы дымохода и закрепляют специальным металлизированным скотчем либо проволокой;

сендвич-трубы — еще одна находка для изоляции бани, они отличаются высокой безопасностью, поэтому в дополнительной изоляции не нуждаются. В них есть несколько сконструированных секций, их ставят одна в одну. Готовая конструкция отлично подходит для бани с печкой из металла.



Для бани также используется красный кирпич. Он хорошо выдерживает высокие температуры и длительное время удерживает тепло. При использовании красного кирпича кладка должна выполняться правильно. От ее качества будет зависеть продолжительность эксплуатации конструкции. Экономить здесь неуместно, поскольку стоимость ремонта обойдется в несколько раз дороже.

Что использовать для обмотки металлического дымохода?

В старину для изоляции дымохода в бане люди применяли глину и асбест, а также другие подручные природные материалы. Главное, в любом материале для изоляции — плохая теплопроводность, чтобы не случилось возгорания от высокой температуры. Дымоход и печка нагреваются очень быстро и поэтому важно выполнить правильную изоляцию трубы дымохода в целях пожарной безопасности.

Внутри конструкции с изоляцией в момент нагрева не будет скапливаться конденсат, что очень важно. Она будет медленно остывать, не так быстро разрушаться и сроки ее эксплуатации будут дольше.

Теплоизоль

В статье упоминался материал Теплоизоль и сейчас мы более подробно остановимся на его описании. Это сравнительно новый вид изоляционного материала. Его производят из вспененного полиэтилена. Спрятан он между двумя слоями фольги. Он отлично выдерживает повышенные температуры и подходит для изоляции печных труб. Производители выпускают Теплоизоль толщиной от 2 до 10 мм. Чем больше толщина Теплоизоля, тем более высокие температуры он может выдерживать:

2-5 мм — выдерживает температуру от -30оС до +100оС;

5-10 мм — допустимая эксплуатационная температура от -60оС до +150оС.

От сильного нагрева трубу защищает верхний фольгированный слой. Материал легкий в работе. С ним несложно работать самостоятельно Трубу обматывают Теплоизолем с помощью проволоки или металлизированного скотча.

Фольгоизол

Фольгоизол является также отличным выбором для изоляции печных труб. Он состоит из фольги в два слоя и теплоизолятора. Благодаря отражающим свойствам фольги материал может сохранять до 90% тепла в бане. В списке аналогичных материалов он занимает первое место. Для его изготовления применяют толстую пищевую фольгу. Кроме отличных изоляционных свойств, он обладает и другими эффективными свойствами, например, не боится УФ, высоких температур. Фольгоизол выдерживает температурный режим от -65оС до +175оС.

Фольгоизол безвреден для здоровья, поскольку для его производства используется пищевая фольга. Часто его применяют не только для изоляции печных труб также его используют для покрытия стен и потолка бани. Он считается идеальным утеплителем, гидро- и пароизоляцией для саун и бань.

Сендвич-трубы

Хорошим решением для изоляции металлического дымохода могут послужить сендвич-трубы. Производители уверяют, что такая изоляция будет надежной и безопасной. Установив данную конструкцию, можно не думать об изоляции. Она будет состоять из нескольких секций, которые легко и быстро собираются в единое целое. Своими руками можно быстро собрать всю конструкцию и установить ее. Она подойдет для металлической трубы в баню или сауну с железной печкой.

По своей конструкции сендвич-трубы напоминают пирог из нескольких слоев. Внутри находится слой из нержавейки, а после него слой из минеральной ваты или базальтового утеплителя. Снаружи трубу покрывает слой оцинкованной стали. Такая конструкция является современным методом встроенной изоляции дымохода в готовом виде. Она будет выполнять сразу две важные функции:

Такие конструкции отлично подходят для саун, а вот для бань с кирпичной печкой необходимо искать другой вариант.

Изоляция для традиционной русской бани

Деревянная конструкция крыши при контакте с горячей трубой может воспламениться. Чтобы избежать пожара в бане ее изолируют. Чаще всего для этой цели используется минеральная вата, закрепленная проволокой. Сверху труба штукатурится глиняно-песчаным раствором и покрывается слоем кровельной оцинкованной стали. Фиксируют ее саморезами и затем выполняют монтаж. Изоляция помогает кровле и деревянному перекрытию получить защиту от перегрева и возгорания. При правильной изоляции трубы и ее герметизации влага на чердак попадать не будет.

Выход трубы в зоне потолка и кровли рекомендуется изолировать асбестовыми листами. Они обладают хорошей защитой от высоких температур. Стены у внутренней части трубы оббивают оцинкованными металлическими листами. Обычные железные для таких работ не подойдут, поскольку они подвержены коррозии. Желательно сделать короб вокруг трубы в том месте, где она проходит через потолок. Внутрь короба засыпают керамзит, который послужит деревянному перекрытию хорошей защитой от возгорания. Керамзит также будет сдерживать тепло. Специалисты рекомендуют кроме, изоляции дымохода также не забыть о потолке, стенах и печи в бане.

Рекомендуется перед началом работ по изоляции трубы дымохода из металла, ее наружную часть обработать жаростойким герметиком. Специальный герметик выдерживает температуру до +1000оС. Нанесенное средство не даст скользить по наружной поверхности металлической трубы изоляционным материалам.



Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А изоляция дымохода бани – это обязательный процесс при ее постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему банная печь работает намного эффективнее.

В зависимости, из чего выполнен дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла.

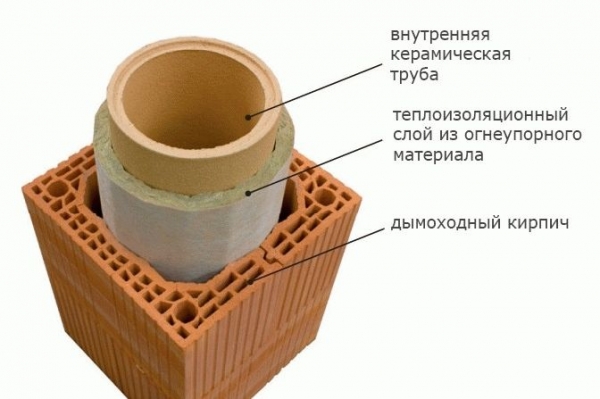

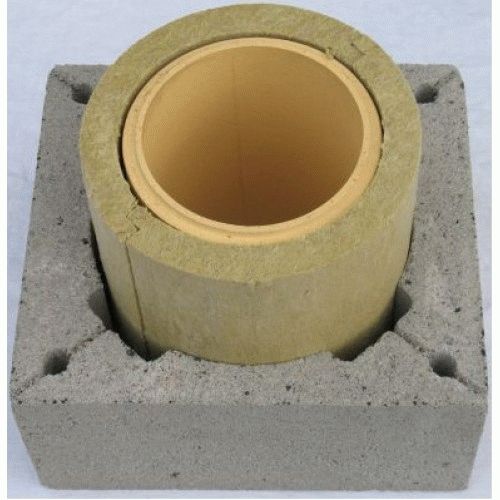

Существуют и керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

А теперь обо всем более подробно.

Для чего утеплять дымовую трубу

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение его к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход выполнен из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня непосредственно примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоотводящие пути из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.

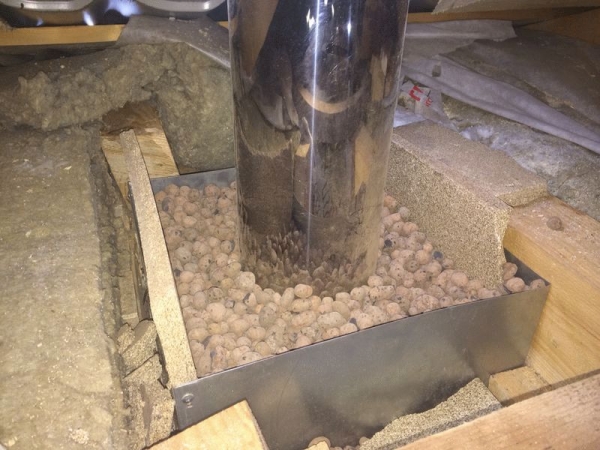

2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя для дымовой трубы

К выбору утеплителя, для изоляции дымохода своими руками, нужно подходить тщательно и серьезно.

Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. Кроме того, он при нагревании не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, и, кроме того, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Делаем утепление своими руками

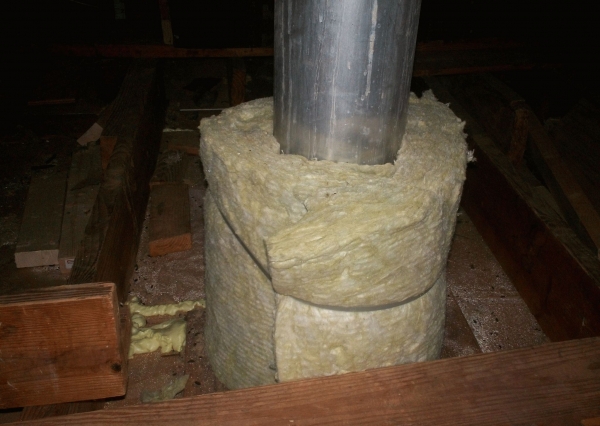

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.



Чем изолировать металлическую трубу дымохода?

Имея свой загородный дом, нужно позаботиться о прогреве комнат в холодное время года. Печь или другая система отопления нуждается в установке дымоотвода. Труба для вывода дыма является основным элементом коммуникаций подачи тепла. Для ее эффективного функционирования необходимо утепление дымохода снаружи.

Актуальность теплоизоляции

Влага и дым, образовывающиеся во время горения топлива, являются агрессивными факторами, воздействующими на дымоход из кирпича. Перепад температурного режима в холодное время года и скопившаяся влага, оседающая на стенках, заполняет водой микротрещины, и каменная конструкция разрушается изнутри. Небольшие кристаллики льда давят изнутри и разрушает ее. Исключить это позволяет утепленный дымоход.

В процессе сгорания на поверхности газохода образовывается конденсат, в составе которого химический ряд оксидов. Взаимодействуя, элементы образовывают слабые кислоты (угольную, серную и др.), способные разрушить металлическую поверхность. Именно по этой причине необходима изоляция дымохода.

Правильное выполнения монтажа теплоизоляции позволяет предотвратить пожар внутри помещений и не даст возгораться перекрытию крыши. Хорошо прогретые трубы дымохода улучшают тягу в камине, котле и печи, в ней меньше остается осадка смолы и гари. КПД нагревательного агрегата значительно повышается.

Положительные факторы утепленного дымоотвода

Перед тем, как ответить на вопрос – чем утеплить трубу, необходимо выделить преимущества утепленного дымохода.

Изолированный газоотвод обеспечивает защиту системы отопления от воздействия внешней среды и продуктов горения. Конечно, термоизоляция не может полностью защитить конструкцию от разрушения, но продлит ее эксплуатационный срок. Это происходит за счет следующих факторов:

1. Изоляция трубы позволяет поддерживать тепловой баланс в середине конструкции, исключая возможность опадания на стенки агрессивных кислот и конденсата. Продукты горения полностью улетучиваются вместе с дымовой струей.
2. Изоляция дымохода снижает к минимуму возможность перепада температур между охлажденным дымовым каналом и горячим паром.
3. Увеличиваются энергосберегающие свойства, способствующие экономии топлива.
4. Возрастает прочность паровыводящей конструкции за счет укрепляющего каркаса.

Правильно подобранная изоляция печной трубы повышает морозостойкие свойства системы, обеспечивает длительное сохранения внешнего вида и увеличивает эксплуатационный срок, что очень важно.

Выбор материала для теплоизоляции

Главный вопрос хозяев загородных домов, имеющих автономную отопительную систему – чем утеплить дымоход. Для того, чтобы надежно заизолировать отводы под печь или котел, применяются материалы с высокой степенью термоизоляции, обеспечивающие тепловой баланс печной трубы на крыше.

Базальтовая изоляция

Актуальна для утепления дымохода минвата или базальт. Утеплитель получают из расплава вулканической породы – габбо-базальта. Его преобразовывают в волокна, благодаря чему изолирующий материал имеет преимущества:

сохраняет до 95% тепла;

характеризуется хорошей проницаемостью выходящего пара;

отличается химической и коррозийной стойкостью;

препятствует размножению грибка и плесени на поверхности дымохода на крыше;

вибро- и теплоустойчив;

выполнен из экологических материалов;

не подвергается разрушению под воздействием ультрафиолета.

Кожух из нержавеющей стали

Металлическая «броня» в виде трубы, выполненной из нержавеющей стали, используется в качестве варианта утепления. Она способна обеспечить полноценную защиту от механических повреждений, влаги и других агрессивных факторов.

Кожух для дымохода монтируется на трубу на крыше. Межтрубное пространство заполняют базальтовой ватой, снаружи покрывают изоляцией, толщиной 5 см. Оборачивать данным утеплителем можно асбестовый дымоотвод.

Щиты из дерева

Деревянные щиты считаются одним из простых вариантов утепления дымохода трубы. Теплоизоляция выполняется в виде древесного каркаса из пластин соответствующего размера. Сверху него фиксируется шифер или другой настил, из которого выполнена кровля жилища.

После того, как труба будет полностью перекрыта деревом, пустующая полость заполняется войлоком, шлаком, песком, минеральной ватой. Каркасные швы в обязательном порядке замазывают гидроизоляционным составом.

Шлако-железобетонные плиты утепления

Утепление дымохода в частном доме с применением железо- и шлакобетонных плит, обеспечивает наименьшее расстояние между стыками на конструкции. Пространство внутри и углы армируются сеткой или проволокой, заливается гипс, глина и песок в виде раствора. Поверх плиточной изоляции накладывают штукатурку.

Специфика утеплительных работ

Утепляя дымоход своими руками, принимаем во внимание, что во время работы отопительного котла, температура в дымовыводящем канале может достигать 200 -300 градусов.

В rачестве изоляции лучше выбрать материал, обладающий высокими термостойкими свойствами: стекловата, минеральная вата, базальт.

На рынке стройматериалов термоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха. Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма.

Нормативные требования по монтажу термоизоляции

Перед тем, как утеплить трубу дымохода, необходимо удостовериться в правильности ее установки.

Газоход выполняется в соответствии с технологическими нормами, указанными в ГОСТ 52953- 2008

1. Труба вывода продуктов горения должна быть высотой в 5 м. Этот показатель обеспечивает оптимальную тягу в отопительной системе.
2. Между перекрытием крыши и наружным элементом котельной необходимо расстояние не меньше 250 мм.
3. Если построение покрыто горючими материалами, в частности, шифер, рубероид, ондулин, то утепленная дымовыводящая конструкция должна быть оснащена искроуловителем.

Удостоверившись в правильности установки системы, можно приступать к последующим работам по обмотке теплоизоляцией.

Основные способы утепления

Металлическую трубу дымохода изолируют при помощи различных способов.

Методика утепления стального дымохода

Изоляция печной трубы происходит с использованием специального раствора. Состав готовят из сухой смеси и воды. Раствор наносят шпателем на поверхность, распределяя по всей площади. Затем на нее закрепляют армирующий каркас из стекловолокна, на который накладывается штукатурка.

Изоляция дымоотвода газового котла

Утеплитель для труб газового котла должен обладать рядом повышенных теплоизоляционных и термостойких качеств.

Конструкции типа «сэндвич» блокируют оседание конденсата на поверхности, экономя при этом энергию.

Сэндвич-дымоотвод состоит из слоя минеральной ваты и двух металлических труб. Верхний элемент, с большим диаметром является основной гильзой, меньший – частью паровыводящего канала.

Как изолировать такую трубу дымохода своими руками? Необходимо следовать рекомендациям:

1. В кровле крыши и перекрытиях делают отверстия диаметром на 25 см больше канала дымоотвода.
2. На этом этапе необходимо изолировать трубу дымохода слоем базальтовой ваты. Толщина обмотки должна составлять не менее 5 см.
3. Утеплитель вокруг трубы фиксируется с помощью стальной проволоки.
4. Поверх одевается кожух большего размера.

По завершению работ, дымоход соединяют с источником отопления и окружающий стояк заполняют керамзитом, глиной или асбестом.

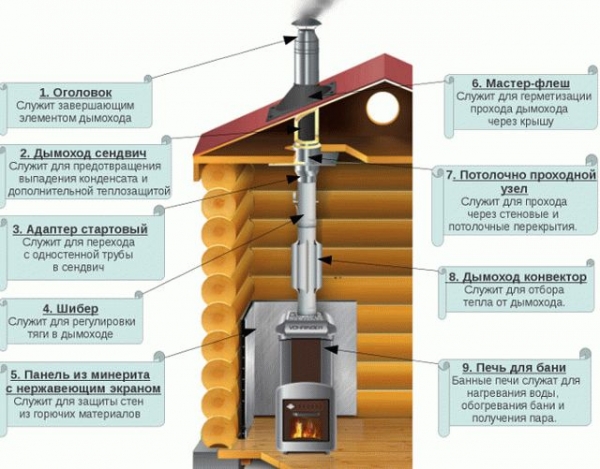

Дымоотводы для бани

Изоляция дымохода в бане направлена на улучшение теплоотдачи источника обогрева, которым является каменная печь.

Изолировать печную трубу в парилке можно с применением следующих вариантов:

теплоизол – материал, выполненный из вспененного полиэтилена, спрятанного между листами фольги. На рынке предлагаются рулоны утеплителя толщиной 2 – 10 мм. Фольгированная поверхность уменьшает перегревание трубы. Утеплитель обворачивают вокруг дымохода, фиксируя при помощи проволоки или металлизированного скотча;

фильгоизол состоит из двух шаров: фольги, сберегающей свыше 90% тепла в помещении и теплоизолятора. Материал используется для покрытия стен и потолков сауны, обеспечивая эффект термоса;

сэндвич- труба, состоящая из нескольких секций. Этот вариант подходит для сауны и бани с железной печкой.

Утеплить металлическую трубу – значит обеспечить оптимальное функционирование системы обогрева. Правильная установка утепления дымоходов своими руками позволяет увеличить эксплуатационный срок конструкции и генератора тепла, а также предотвращает возгорание.



Как изолировать трубу дымохода в перекрытии и не наделать ошибок?

Строительство дымоходного канала в частном доме предполагает соблюдение правил герметизации и противопожарной безопасности. При сооружении печной трубы в доме или на выходе металлического дымоотвода в бане через кровлю изоляция дымохода – основной показатель правильной организации этого блока работ.

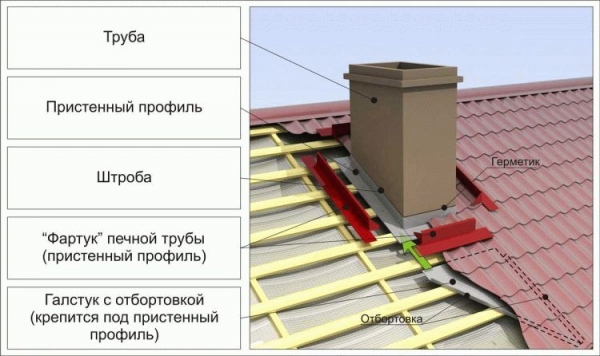

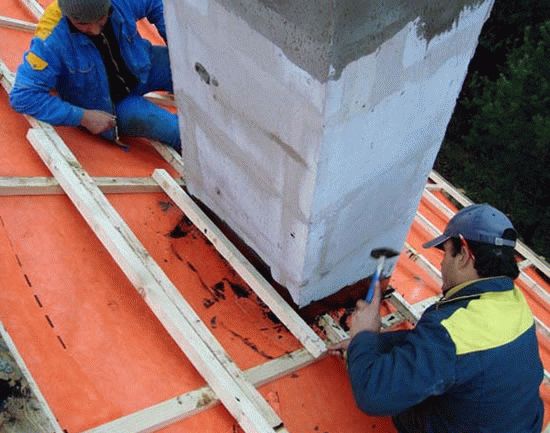

Стык дымохода с перекрытием и кровельными материалами остается уязвимым участком из-за возможного перегрева и возгорания крыши. Чтобы исключить вероятность возникновения пожара, изоляцию и герметизацию крыши важно организовать по всем правилам.

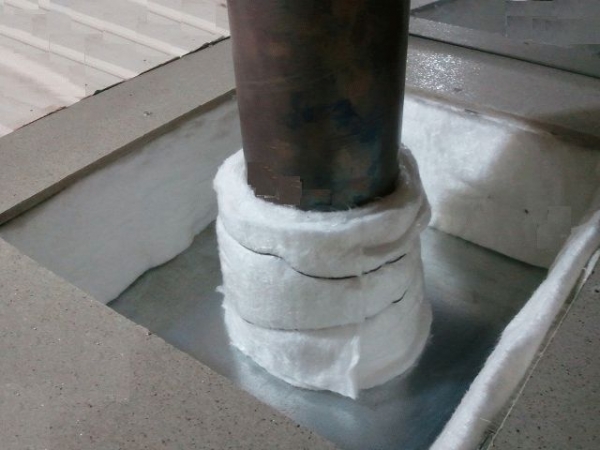

Изоляция трубы на стыке

Оборудование противопожарной изоляции

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места для вывода дымохода должно быть таким, чтобы облегчить изоляционные работы. Но труба должна возвышаться на 30-40см над коньком, во избежание обратной тяги при сильном ветре, поэтому трубу нередко выводят через конёк.

Как правильно выбрать место вывода дымохода

В домах старой конструкции, когда все печные дымоходы были из кирпичной кладки, круглые трубы выводят через квадратный проем перекрытия. Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Это «окно» важно правильно изолировать, чтобы все промежутки были заполнены, а материалы на стыке были защищены от возгорания. Этот просвет наполняют минватой, используют и специальную огнестойкую штукатурку. В кирпичном дымоходе также применяют базальтовые и асбестовые блоки.

Безопасный и защищенный вывод трубы дымохода сквозь кровельный проем решается в 2-х направлениях:

противопожарная защита стропильного каркаса крыши в месте прохода трубы;

гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут изолировать трубу и максимально подходят к типу кровельного материала и его цвету.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

для двойных металлических труб предусмотрена внутренняя изоляция минватой;

одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;

в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

В противопожарных нормативах указано, что в контактной окружности дымохода температура не должна быть выше 50ºС. Пленочные мембраны внутри кровельного пирога могут быть из воспламеняющихся материалов, поэтому между ними и трубой необходим зазор и дополнительная изоляция негорючей минватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Варианты изоляции печной трубы

В большинстве случаев хорошо организованная изоляция печной трубы на крыше противодействует протечке атмосферных осадков. Но есть 2 вида возможных протечек:

сверху, когда изолирующий колпак неверно установлен над кровельными материалами;

снизу, когда гидроизолирующие средства неверно уложены под настилом.

Простейший способ наружной изоляции дымовой трубы – установка готового изоляционного фартука или колпака.

Попробуйте вырезать подобное приспособление из листа оцинковки самостоятельно, чтобы устранить протечку в старой кровле, это сэкономит средства. При таком способе не нужна подгонка – учитываются все конструктивные особенности крыши и выходящей из нее трубы.

Изделия подобного типа также выпускаются из разных материалов. Важно подобрать такой изоляционный колпак (фартук), который подходит по ширине металлической дымоходной трубы. Или подбирается полнокомплектный кровельный проход, который приобретают вместе с сэндвич-трубой.

Вариант термоизоляции трубы

Несколько советов по устройству термоизоляции

Любая постройка и крыша постепенно дают усадку, поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой.

Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.

Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации. Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.

Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.

Кровельная проходка

Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею. Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.

Если вы правильно изолируете трубу дымохода, то вам не грозит сырость и прогнившее перекрытие.
