Как организовать водопровод от скважины в дом – подробное руководство

В загородном доме привычное централизованное водоснабжение чаще всего недоступно, поэтому подача воды из скважины – вынужденная мера. По сравнению с подключением к централизованному водоводу такой способ обеспечения дома питьевой водой несколько сложнее, но затраченные усилия стоят того.

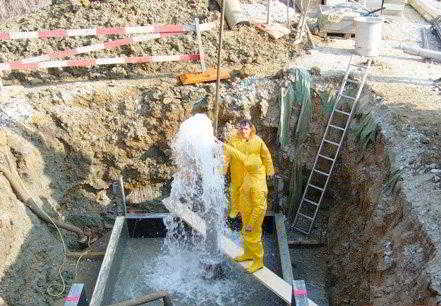

Струя воды из скважины

Сравнение источников воды для дома

В общем случае помимо скважины можно выделить еще пару источников воды для дома, речь идет о колодцах и централизованном водообеспечении.

Что касается варианта с центральным водопроводом, то он отличается тем, что:

• не требует значительных вложений для подключения, большую часть работ можно выполнить своими руками;
• с другой стороны, качество воды оставляет желать лучшего, к тому же потребитель оказывается зависимым от давления в магистрали;
• в загородных домах такой вариант и вовсе недоступен, так что приходится подыскивать альтернативу.

Глубина колодца небольшая

Колодец уже можно рассматривать как недорогой вариант автономного водоснабжения дома.

К его особенностям следует отнести:

• невысокую стоимость;
• вода может загрязняться падающими листьями, ветками, поэтому понадобится крышка;
• водозабор должен быть регулярным, в противном случае вода может зацвести, понятно, что для питья она после этого непригодна;
• нет никакой гарантии, что на участке колодец вообще можно будет организовать. Быть может на небольшой глубине вообще нет грунтовых воды или грунт-плывун не позволит насладиться колодезной водой.

Обратите внимание! Колодцы как источник воды выделяются тем, что даже при отсутствии электричества воду все же достать можно – достаточно просто спустить ведро, наполнить и вытащить его. Со скважиной такой номер не пройдет.

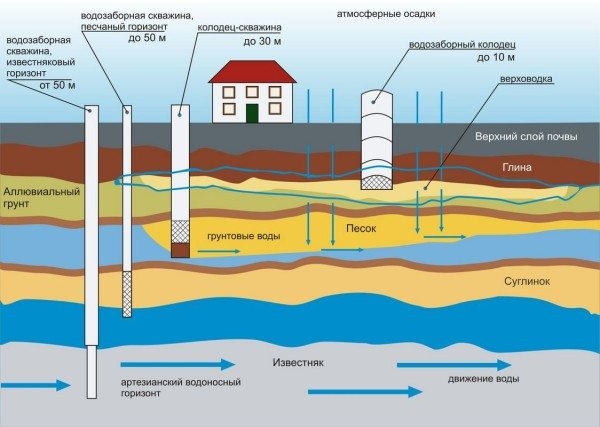

Сравнение колодца и скважин 2-х типов

Что касается скважин, то их можно разделить на 2 типа (в зависимости от глубины):

• скважина на песок, как правило, имеет глубину в диапазоне 20-30 м (в отдельных случаях глубина может увеличиваться) и способна в течение около 10 лет снабжать дом чистой водой. При этом особое внимание нужно обратить на фильтрацию воды, из-за песчаного грунта велика вероятность его проникновения в насос, что может вывести его из строя;
• артезианская скважина может достигать в глубину может достигать и более 100 м. Ее можно считать идеальным вариантом если только бюджет не является слабым звеном.

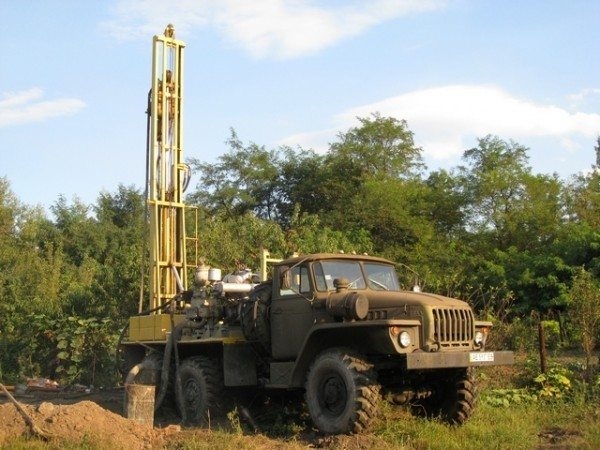

Идет процесс бурения

Если все необходимые коммуникации проведены и нужно выбрать, что будет использоваться – централизованный водопровод или скважина в частном доме, то только стоимость устройств скважины говорит не в ее пользу. По остальным показателям такая вода на голову превосходит водопроводную – дело в том, что скважина доходит до артезианского водоносного горизонта, вода по чистоте сравнима с покупной бутылированной.

Организация водопровода от скважины к дому

Схема такого водопровода несколько сложнее, чем, например, при простой врезке в центральный водовод. В частности, нужно предусмотреть устройство кессона для того, чтобы скважину можно было обслуживать, подобрать подходящий насос, фильтры, правильно разместить его в скважине и т. д. В доме разводка труб ничем особенным не отличается.

Что понадобится для организации водоснабжения дома от скважины

Помимо самих труб, разнообразной запорной/регулирующей арматуры, различных фитингов и т.д. понадобится еще и ряд специфических элементов:

• кессон – его устройство будет рассмотрено ниже, коротко можно его можно описать как небольшую камеру для обслуживания скважины и оборудования;
• погружной насос;
• фильтры – обеспечивают очистку воды и защищают насос от преждевременного выхода из строя;
• автоматика для того, чтобы давление в системе не изменялось скачками;
• гидроаккумулятор – используется для того, чтобы насос меньше включался/выключался, позволяет запасти определенный объем воды.

Один из вариантов организации водопровода

Как правило, схема водопровода в частном доме от скважины работает с рабочим давлением в диапазоне 1,5 – 3,0 атм.

Работа происходит в таком порядке:

• сперва насос закачивает воду в гидроаккумулятор. Этот аккумулятор внутри разделен резиновой перегородкой на 2 камеры, одна из них заполняется водой, во второй остается сжатый воздух;

Устройство гидроаккумулятора

• после заполнения аккумулятора насос отключается, на реле давления можно выставить требуемое максимальное давление;
• по мере расходования воды снижается и давление в системе, как только достигнут минимальный порог, опять включается насос и наполняется гидроаккумулирующий бак.

Если организовать водопровод без гидроаккумулятора, то насос будет практически постоянно включаться-выключаться, это не лучшим образом скажется на его долговечности.

Устройство кессона

Он выполняется сразу несколько функций, помимо того, что в нем можно без проблем выполнить осмотр трубопровода, также он обеспечивает чистоту скважины. Благодаря кессону грунтовые воды гарантированно не попадут с поверхности вниз, это особенно актуально для скважин на песок, глубина которых сравнительно невелика.

Кессон вполне можно сделать и самому (кирпичные или бетонные стенки), а можно просто приобрести уже готовую камеру со всеми необходимыми отверстиями и даже удобной лесенкой для спуска в него с поверхности. Единственное, что может смутить – цена готовых кессонных камер, так пластиковые стоят порядка 20000 рублей + затраты на транспортировку и установку, самодельный аналог обойдется намного дешевле.

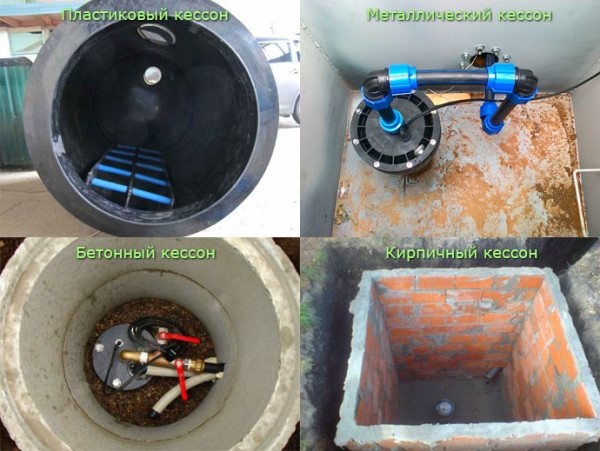

На фото – виды кессонов

Обратите внимание! Камеру не нужно полностью зарывать в землю, над поверхностью должно остаться примерно 30 см. Имеется в виду люк, через который человек попадает внутрь.

От того, насколько правильно установлен кессон, зависит удобство обслуживания скважины и ее долговечность.

Желательно придерживаться такой последовательности действий:

• на дно котлована укладывается бетонная подушка (можно просто уложить готовую железобетонную плиту с отверстием);
• сам котлован роется несколько больших размеров, кессонная камера;
• после установки камеры пространство между ее стенками и стенками котлована засыпается смесью песка и цемента в соотношении примерно 5:1. Сверху котлован засыпается грунтом;

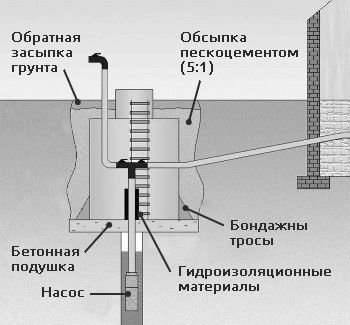

На схеме – устройство кессона

Обратите внимание! Если устанавливается пластиковая либо металлическая камера, то она дополнительно прикрепляется к бетонной подушке бондажными тросами.

• после этого выполняется монтаж оборудования.

Для самодельных кессонов порядок действий примерно такой же, только стенки камеры выкладываются из кирпича или строится опалубка и заливается бетон. В остальном существенных отличий нет.

Дно кессона обязательно должно быть ниже глубины промерзания грунта. Иначе в зимнее время обслуживание скважины станет невозможным, а трубы легко может прорвать.

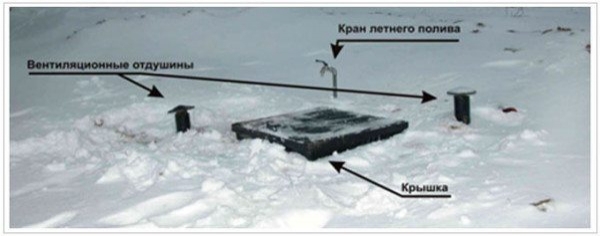

Вид кессона зимой

Установка насоса

Водопровод в частном доме от скважины невозможен без насоса, для скважин применяются погружные насосы, а мощность подбирается в зависимости от глубины и требуемой подачи воды. Перед непосредственно погружением насоса в скважину нужно подключить к нему питающий кабель, трубопровод, по которому будет поступать вода, и трос, на который будет приходится основная нагрузка от веса оборудования.

Обратите внимание! Прочность троса на разрыв должна в несколько раз превышать вес всего оборудования. Это гарантия того, что он не оборвется при извлечении насоса.

Перед погружением необходимо выполнить:

• подключение питания к насосу;
• подключение трубопровода (отдельные участки трубы в скважине соединяются фланцевым соединением, это необходимо так как трубы помимо давления воды могут испытывать еще и вибрации от работы насоса, гидроудары и т.д.);
• для того, чтобы в скважине кабели не перепутались их скрепляют в одно целое простой изолентой. Шаг составляет примерно 1,0 – 1,5 метра;

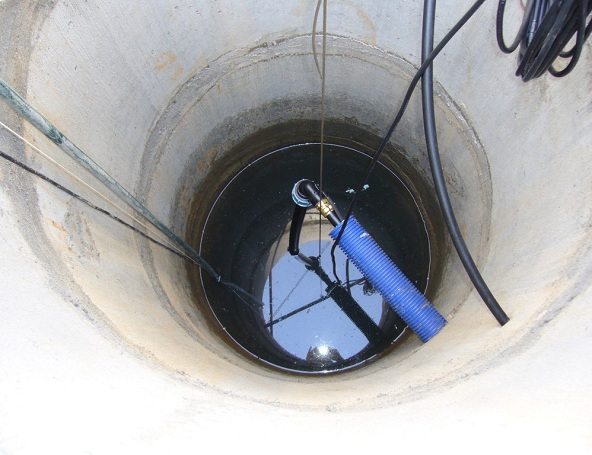

Подготовка к погружению насоса

• насос должен располагаться на расстоянии примерно в 1 метр от дна (для того, чтобы не всасывал частички грунта). Поэтому выполняется пробное погружение до уровня дна, на тросе отмечается это положение и вычитается 1 метр, так удается довольно точно расположить насос;
• трос фиксируется на оголовке, который потом закрепляется на обсадной трубе.

Обратите внимание! Чтобы насос не стукался о стенки обсадной трубы на его корпусе можно просто разместить резиновое кольцо, которое будет играть роль амортизатора.

Насос начнет работать в нормальном режиме после того, как заполнится трубопровод в обсадной трубе. Обычно достаточно просто подождать минуту другую.

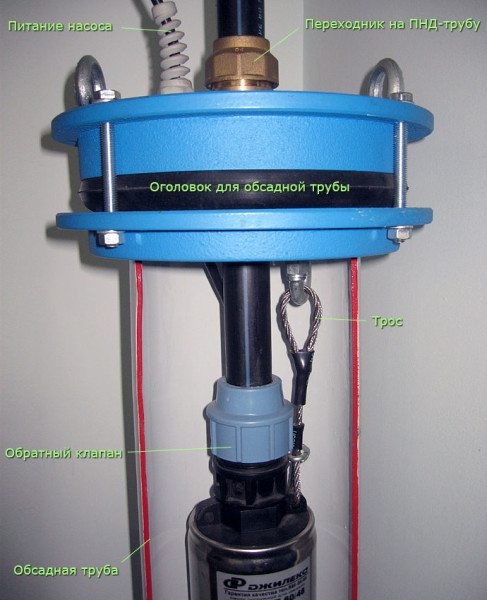

Все готово к погружению

Прокладка трубопровода

Прокладка водопровода от скважины к дому выполняется с использованием обычных пластиковых водопроводных труб. Единственное на что нужно обратить особое внимание – глубина промерзания грунта, водовод должен обязательно проходить ниже этой отметки.

Исключением из правил можно считать случай, когда предусматривается проживание в доме только в теплое время года. Можно просто укладывать трубы на гораздо меньшей глубине (порядка 0,5 м). А перед зимовкой нужно будет спустить воду из системы и продуть трубы для гарантии, при соблюдении этих правил трубы и фитинги отлично переживут отрицательные температуры.

Прямо из кессонной камеры труба выводится в траншею и доходит до дома, при этом наружная часть обязательно должна иметь уклон в сторону слива. При необходимости это позволит просто законсервировать водопровод слив из него воду. Если размер кессона позволяет, то сливной кран можно разместить прямо в нем.

Также внимание нужно обратить на дома на сваях, слабое место в этом случае – участок на котором водопровод переходит непосредственно в дом. Этот участок нужно обязательно хорошо утеплить. Можно использовать специальный электрический кабель для утепления или воспользоваться минватой и т. д. После этого можно заниматься работами внутри дома.

Установка оборудования в доме

Задачу, как провести водопровод в дом из скважины можно считать решенной только после того, как и в самом доме завершится установка необходимого оборудования и разводка труб.

Для того, чтобы схема водопровода была понятнее, перечислим все элементы системы, начиная от погружного насоса:

• погружной насос через ниппель и обратный клапан соединяется с ПП трубой;
• далее следует фильтр (уже в доме), для удобства замены его с обеих сторон отсекают шаровыми кранами;
• далее в схеме следует пятерник, реле давления и манометр. Настраивается диапазон рабочих давлений;
• подключается гидроаккумулятор для запаса воды;
• можно установить коллектор для раздачи воды потребителям. В таком случае расход труб несколько вырастет, зато можно будет гибко регулировать подачу воды.

Основные элементы водопроводной сети от скважины к дому

Самым массивным среди перечисленного оборудования можно считать гидроаккумулятор, автоматика же не занимает много места и ее можно разместить практически где угодно:

• мембранный гидроаккумулятор объемом 100 л занимает всего лишь 0,8 м2 площади и его можно разместить как в подвале, так и замаскировать ну кухне;
• 200-литровый бак займет больше места и под него уже лучше заранее заготовить подходящую нишу, например, под лестницей;
• под 500 литровый бак лучше вообще отвести отдельное помещение.

Обратите внимание! Если водой нужно обеспечить двух- трехэтажный дом, то может понадобиться установка повышения давления, она тоже устанавливается в доме.

Альтернатива кессону

Описанная выше конструкция водопровода из скважины считается классической. Самым трудоемким этапом (помимо бурения самой скважины) можно считать устройство кессонной камеры и рытье траншей. И если без траншей не обойтись, то вместо кессона можно использовать специальный адаптер, благодаря которому насос можно будет вынуть находясь непосредственно на поверхности земли.

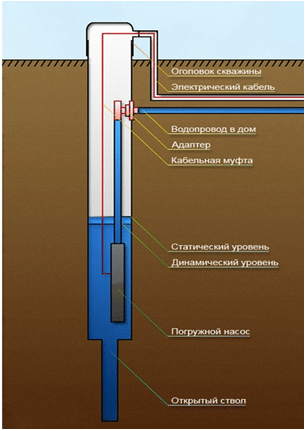

Схема использования скважинного адаптера

Такой адаптер состоит из 2 отдельных частей. Одна из них неподвижна и монтируется на обсадной трубе, а вторая – вставляется в неподвижную часть и накручивается на металлическую трубу, оканчивающуюся над поверхностью земли.

2 части скважинного адаптера

Инструкция по установке такого хитрого приспособления выглядит так:

• сперва в обсадной трубе делается отверстие на нужной глубине (ниже глубины промерзания);
• на отверстие устанавливается основная часть адаптера, к ней подключается труба, ведущая в дом;
• скважина закрывается крышкой;
• к ответной части адаптера подсоединяется труба, соединенная с насосом;
• после этого останется только опустить насос в скважину на нужную глубину.

Подведение итогов

Назвать полностью автономным водопровод из скважины нельзя, но все равно он по всем параметрам превосходит централизованную подачу воды. И пусть стоимость такого удовольствия нельзя назвать демократичной, затраты стоят полученного результата. Тем более, что можно сэкономить и большую часть работ выполнить самостоятельно, услуги специалистов потребуются только на этапе подготовки документации и бурения скважины.

На видео в этой статье рассмотрен пример системы водоснабжения дома из скважины.
